描述
产品详情

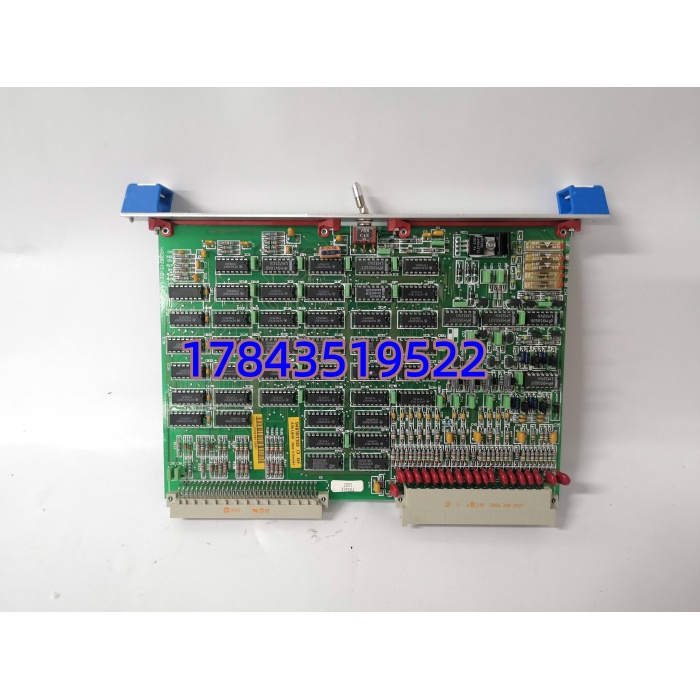

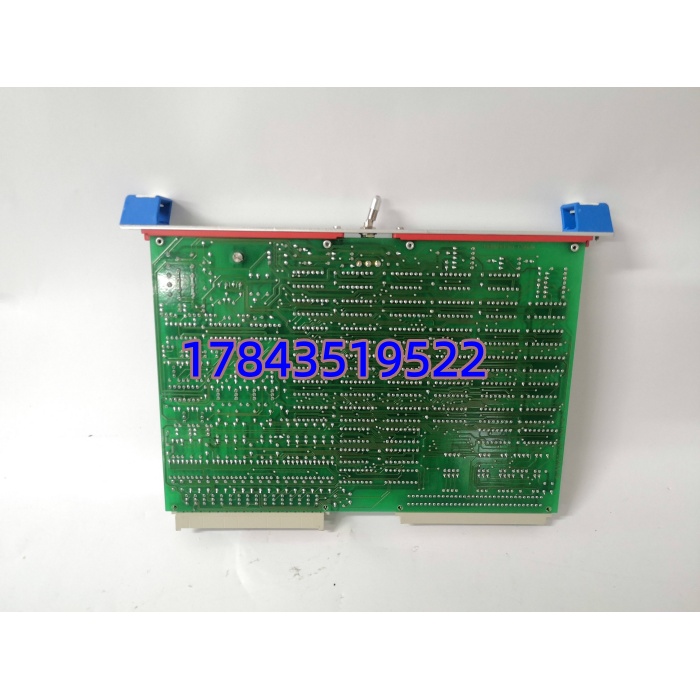

· 型号：OCAH 940181103（订货/物料号 940181103，板标 OCAH）
· 品牌：ABB
· 系列：ABB ACS 中高压变频器 / 大功率变流器 / Unitrol 5000 励磁系统 — Fiber Optic Interface Board
规格参数
- 产品类型：光纤通信接口板（Optical Coupling & Acquisition Handler，OCAH）
- 适用设备：ABB ACS 1000 / ACS 5000 / ACS 6000 / ACS 8000 中高压变频器；Unitrol 5000 励磁系统 AVR 柜；部分 IGCT 变流器 CDI/RDCU 架构
- 安装位置：插于变频器主控单元（RDCU / AINT / AM33 等）子架指定槽位，或通过排线与主控板互连
- 供电：由主控背板或排线提供 +24 V DC（典型 < 1 A），部分版本经板上 LDO 转 5V/3.3V 给光收发器
- 光纤接口：多路 ST 型或多模塑料光纤插座（依具体硬件版本 6～12 路不等），连接功率单元门极板(Gate Driver)或状态反馈板
- 信号类型：PWM 触发脉冲、封锁/解锁命令（下行）；故障/状态位、检测信号（上行）
- 隔离性能：光耦 + 光纤天然隔离，承受主回路 dv/dt > 10 kV/μs 及数千伏共模，EMI 免疫
- 通讯速率：依主控架构，典型 ns～μs 级门极指令传播延迟（具体以系统版本为准，非以太网速率）
- 诊断 LED：每路光纤 Link/Act LED + 板级 PWR / ERR LED，便于快速判断哪路光路断或功率单元未应答
- 保护功能：光纤断线检测（对应功率单元报”Fiber Loss”）、自检 BIT
- 工作温度：0 ～ +60℃（柜内），存储 -40 ～ +85℃
- 物理形式：工业级多层 PCB，带金属屏蔽罩（部分版本），金手指或排针互连，螺柱固定
- 尺寸/重量：约 180×120×30 mm（依版本），≈0.25 kg
- 认证：符合 IEC 61000-6-2/6-4（EMC）、UL/cUL（依具体版本）
产品介绍
OCAH 940181103 是 ABB 中高压传动和励磁装置里的光纤接口板——一头接主控（RDCU/CDI），一头通过多束光纤连到功率单元门极驱动板或状态反馈板。它的核心价值就一条：完全切断控制侧与高压功率侧的电气连接。变频器桥臂开关瞬间共模电压可达数 kV/ns，普通电缆直接耦合能炸低压侧逻辑；光纤传输对此免疫，这也是 ABB 中高压变频器可靠性高的原因之一。
坦白讲，这板卡故障率低但一旦坏就是整机报”Fiber Loss”或”Gate Driver Communication Fail”，整台变频器锁死无法运行。备件市场水不深但要注意：ACS600 和 ACS800 用的 OCAH 版本略有差异，买前最好拍原柜内板正反面照片给卖家核对——外观相似但固件/适配可能不兼容。
应用场景与行业案例
痛点切入
水泥厂原料辊压机配套 ACS6000 中压变频器，某次雷雨后报”Fiber Loss Ch.3″，查光路清洁无断——拆出 OCAH 板发现第 3 路光收发器旁贴片电阻受潮阻值漂移导致发光强度不足。在线更换（先断 24V 控制电再拔）后光纤链路全绿，半小时恢复生产。这种板属于”不坏不知道多关键”，建议同机型常备一块。
典型场景
- 矿山/冶金 — ACS 6000 系列驱动球磨机/主风机，OCAH 隔离主控与 IGCT 功率单元，强 EMI 环境非它不可
- 水电/火电 — Unitrol 5000 励磁系统 AVR 柜，OCAH 连接晶闸管触发脉冲板，实现脉冲变压器+光纤双重隔离
- 风电场 SVG/STATCOM — 中高压链式变流器，主控经 OCAH 光纤分配触发各链节 IGBT
- 造纸/石化 — ACS 8000 驱动大型压缩机，OCAH 板故障直接导致压缩机跳闸联锁定值
真实案例
南方某 500kV 变电站静补装置（ABB SVG，ACS5000 内核），运行中突发”Communication Error OCAH”，对应链节全部旁路导致无功出力降 30%。停电开柜查 OCAH 940181103——板面无明显烧痕但某路光口 LED 不亮。替换备件（同物料号 940181103），上电自检 PASS，光纤链路逐一确认，SVG 满载恢复。继保人员说：”以前以为是功率单元挂了，换了块 OCAH 就好——以后先查光口 LED 再动功率侧。”
