产品详情

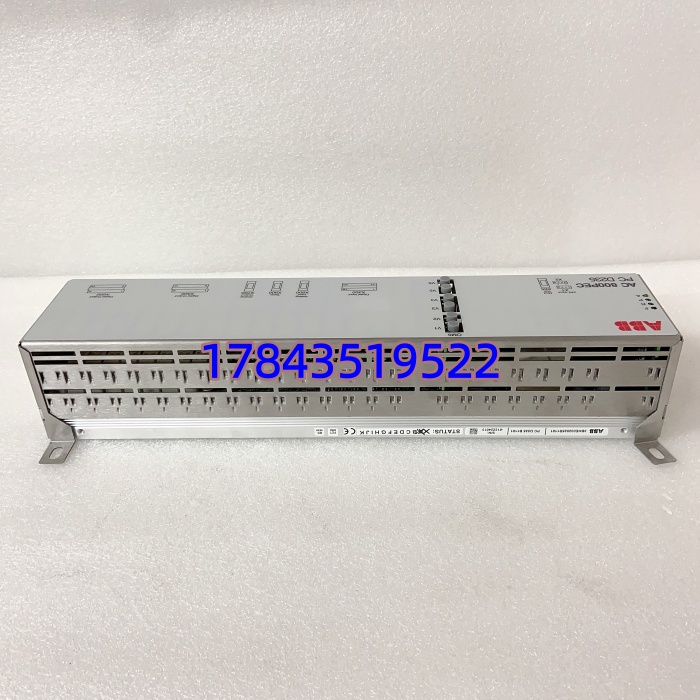

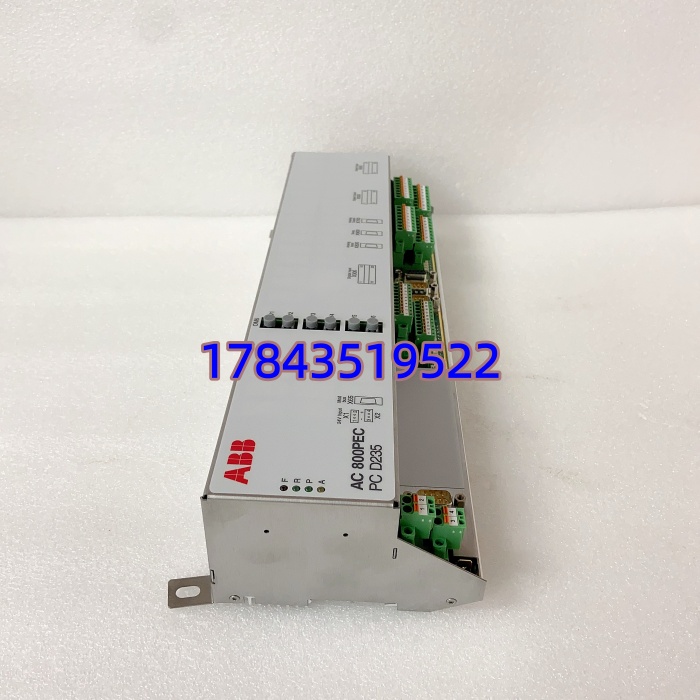

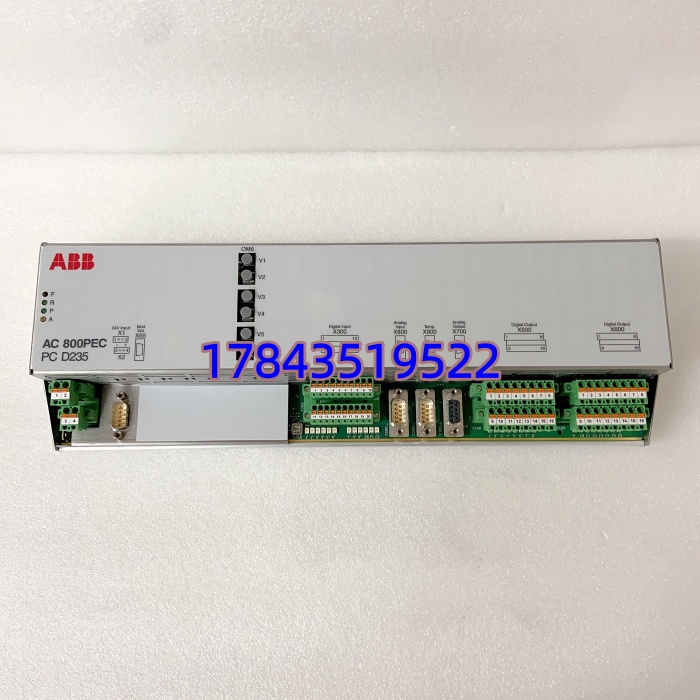

· 型号：PCD235B1101（3BHE032025R1101）
· 品牌：ABB
· 系列：UNITROL 6000 静止励磁系统 — COB（Controller Option Board）Regulator
规格参数
- 模块全称：Controller Option Board (COB) — UNITROL 6000 Digital AVR Regulator Processor
- 适用系统：ABB UNITROL 6000 系列静止励磁（Static Excitation）及部分 UN5000 改型，用于汽轮/水轮发电机 AVR
- 处理器：板载 32-bit 工业微或 PowerPC 级 CPU（依版本 PCD235B → PCD235C/D，具体需核对），运行专有励磁控制固件
- 非易失存储：板载 Flash + Battery-backed NVRAM/SRAM 保存整定值（AVR setpoints、限制器参数、PID 增益），锂电池位于关联电池板或 COB 上（依子版）
- 模拟量输入：通过背板接收 PT 电压（来自 LDSYN/PT 模块）及 CT 电流信号，内部 12/16-bit ADC 采样
- 触发脉冲输出：经并行总线送 Gate Pulse Amplifier（GPA / GU 模块）控制可控硅导通角
- 本地人机接口：连接 CUVT（Control Unit Voltage & Time）或 CMI 图形终端 via 串口/PS2 口；前面板有时带 LED 状态（Run/Fault/Comms）
- 通讯接口：RS-232/RS-485 调试及上位通讯（Unitrol PC Tool / CMT），部分版本支持 Modbus RTU 或 IEC 60870-5-103（需确认选项）
- 同步输入：接收 LDSYN 模块提供的同步脉冲（Phase Locked Sync），决定 α 角基准
- 供电：由 UNITROL 6000 控制机架背板供给（典型 +5V/+12V/-12V DC，严禁外接 220VAC）
- 尺寸/安装：Eurocard 插板式，垂直插入 COB 槽位（通常控制柜左/中槽），带面板固定螺丝确保接地
- 工作环境：0 ~ +50°C（控制室条件），5%~95% RH 非凝露；存储 -25 ~ +70°C
- 配套模块：通常需配 SDxxx（数字 I/O）、SGxxx（模拟 I/O）、SPxxx（脉冲放大电源）、LDSYN-101（同步检测）、SD821（控制电源）
- 固件/软件：用 ABB Unitrol PC Tool / CMT (Control & Monitoring Tool) 下装参数及读取事件记录，固件版本须与系统 Release Note 匹配
产品介绍
PCD235B1101 就是 UNITROL 6000 励磁调节柜的”大脑”——发电机端电压、无功功率、转子电流这些模拟量经 PT/CT 进来，它在每个工频周期内算完 PID+PSS+限制器给出触发角 α，再通过背板送门极放大单元控制可控硅。坦白讲这板子和 AC 800M 完全不是一回事，它是励磁专用封闭架构，参数存在板载 NVRAM 里，换板最怕固件版本不一致或 NVRAM 没拷过去导致机组起不来。
有一点要注意：PCD235 分 A/B/C/D 硬件版本，B1101 是其中一子版。换件必须找完全相同的 PCD235B1101（含 PCB 版本 Rev 字母一致），不同 Rev 的 COB 固件可能不互刷。老柜子若带后备 COB（Redundant COB option），主备需同版本。二手件重点查板边 NVRAM 电池（若有）是否漏液腐蚀。
应用场景与行业案例
我在西南某水电站碰到过：机组小修后开机建压，励磁系统报 “COB Communication Lost — Watchdog Timeout”，重启几次偶尔能起来。量背板供电正常，最后发现是 PCD235B1101 上 CPU 周边退化的滤波钽电容引起上电瞬间地址线抖动，温升后失效。库房有一块拆机同版本（成色 7 成，电池未漏），插上进电 → 用 PC Tool 从旧板 NVRAM 读出参数写入新板（或旧板尚可读时用 Clone 功能）→ 建压一次成功，赶在晚高峰负荷前并网。
典型场景：
- 火电厂 300MW~1000MW 机组 UNITROL 6000 励磁：作为 AVR 核心，执行 IEEE PSS2A、OEL/UEL 限制，保障发电机电压品质及系统稳定。
- 大中型水力发电机组励磁：高海拔/潮湿厂房环境要求 COB 板敷形涂层版，长期运行需关注 NVRAM 电池寿命（典型 5~7 年）。
- 燃气轮机/联合循环电厂 静态励磁：快速响应要求高的 AVR 算法在此板运行，配合 LDSYN 同步模块做相位锁定。
- 工业自备电厂 老旧 UNITROL 升级 MRO：原 COB 超 15 年电子元器件老化，保留柜体只换 COB+I/O 板做局部翻新。
真实案例：北方某 2×350MW 热电 #2 机励磁 COB 运行第 17 年，某天 CRT 报”Excitation Limit Activated — Unreasonable”，查参数发现 AVR 设定值被 NVRAM 随机位翻转篡改（电池耗尽未换）。幸亏 #1 机同型号 COB 参数备份过，用 Unitrol PC Tool 重刷后恢复正常。老师傅事后定制度：”每年小修测 COB 电池电压，低于 2.8V 立即换；备件柜躺一块同版本 PCD235B1101 未开封拆机——真遇上 watchdog 死机这就是并网通行证。”
