产品详情

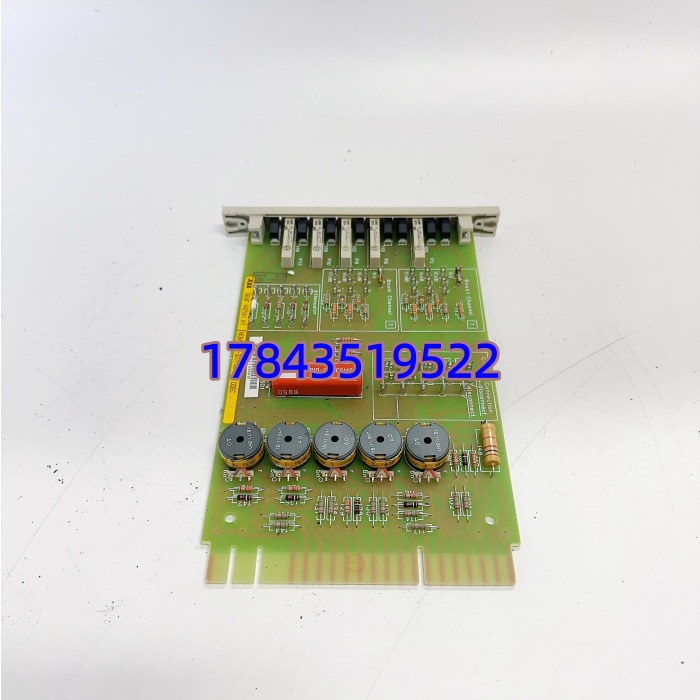

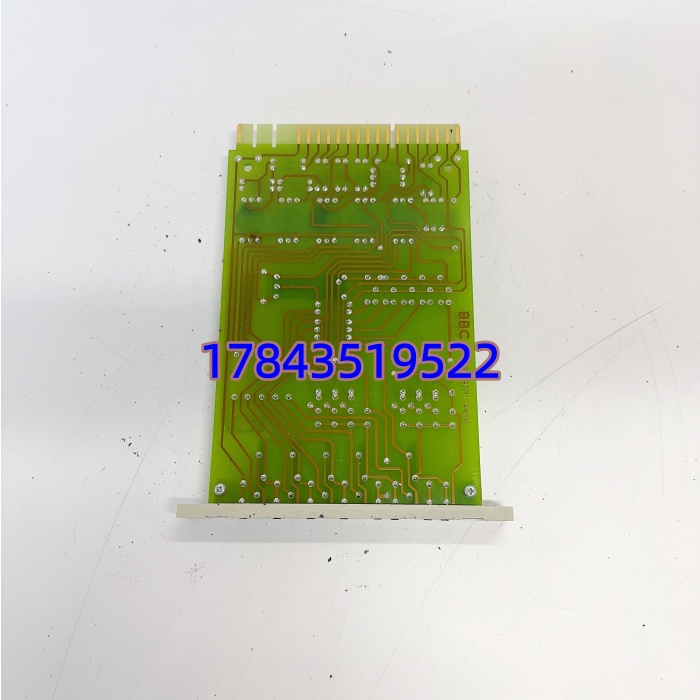

· 型号：O3EC HENF442581R1（ABB内部编号 HENF442581R1，O3EC为现场标识前缀）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 系列 — 分布式 I/O 二进制输出模块
规格参数
- 产品类型：Binary Output Module（数字量输出卡），Advant OCS / MP200 系统 I/O 家族
- 订货号：HENF442581R1（完整件号含硬件版本 R1/R2 等，须核对）
- I/O 通道数：通常 8 路独立输出（部分同系变体为 16 路，以原机架配置为准）
- 输出类型：继电器型（C型转换触点）或晶体管源型/汇型 24V DC（依具体硬件版本，现场多见继电器输出版）
- 额定负载电压：DC 24V（继电器版可切换 AC 250V/DC 125V 小负载，需查手册）
- 每通道负载电流：继电器版典型 2A（阻性）/ 晶体管版 0.5A～2A（依版本）
- 隔离方式：通道组对背板光电隔离 ≥1500V AC，通道间通常不隔离（继电器版）或分组隔离（晶体管版）
- 背板供电：由 I/O 机架提供 +5VDC（逻辑）+24VDC（负载/诊断电源，部分版本分开）
- 状态指示：每通道 1× LED（ON = 输出激活），模块 PWR/ERR LED
- 响应时间：<10ms（继电器版机械动作约 5~10ms，晶体管版 <1ms）
- 短路/过载保护：部分版本内置电子熔断或需外部熔丝，继电器版靠外部保护
- 诊断功能：断线/开路检测（晶体管版）、模块通信状态回传控制器
- 安装方式：插板式插入 Advant OCS / MP200 I/O 机架指定槽位，带锁紧杆
- 工作温度：0℃ ~ +55℃（工业级），存储 -40℃ ~ +85℃
- 湿度：5% ~ 95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL、需核对 IEC 61131-2/ IEC 61010-1
产品介绍
O3EC HENF442581R1 是 ABB Advant OCS / MasterPiece 200 系统里的二进制输出模块，在老电厂、造纸、石化装置里大量服役。它不跑逻辑，只忠实地把控制器算出的”开/关”变成 24V DC 或继电器触点动作，去驱动现场电磁阀、电机接触器线圈、报警灯。继电器版的优势是直接隔离强电、可带 AC 负载；晶体管版响应快适合高速顺控。
和通用 PLC DO 卡比，它和 Advant 控制器的背板总线深度绑定——地址由机架槽位自动分配，组态在 ABB Control Builder 或 Advant Engineering Tool 里完成，不用拨码。有一点要注意：ABB 同外形插槽里有模拟量、数字量输入、数字量输出、通信卡，换件必须核对槽位分配表——我曾见新人拿 DI 卡插 DO 槽，系统报 Slot Mismatch 查半小时。另外 HENF442581R1 后缀 R1/R2 是硬件版本，跨版本通常兼容但建议同版，避免 EEPROM 参数结构微小差异引发偶发报警。
应用场景与行业案例
痛点切入（工程师视角）：
造纸厂老线 Advant OCS 系统 #4 I/O 架报”DO Module Fault — Chk Sum Error”，查下来是 DO 卡上继电器触点烧结粘连——现场气动阀回讯微动开关调整不当导致电磁阀长期带电，触点过热碳化。这卡挂了等于相应段喷梁、压光辊液压站全部失控，只能切手动硬旁路维持生产。老 Advant 系统 I/O 卡停产多年，现场没备件就只能拆邻线暂用，代价是降负荷运行。坦白讲这种卡就该按机架每类留一块热备。
典型场景：
- 火电/造纸/石化 Advant OCS 控制柜 — 驱动现场气动阀电磁阀（24V DC）、电机启动/停止按钮联锁回路、就地控制箱指示灯，需与原 MasterPiece 200 背板总线兼容
- 制浆造纸多段传动辅助 I/O — 控制喷淋水阀、清洗段旁路电磁阀，要求继电器输出带 AC 220V 小负载能力（部分现场用继电器版）
- 老旧装置顺控回路扩展 — 作为存量系统延续，避免整套 DCS 升代，只需确认机架供电版本（早期 5V 背板 vs 后期混合 5V/24V）
- 水泥/矿山老产线 ABB 系统维护 — 替换老化 DO 卡恢复电磁阀控制，与原工程文件（.acf/.mpj）无需修改
真实案例：
东北某新闻纸厂年度检修做 I/O 通道传动，发现 Advant OCS 机架 Slot 9（HENF442581R1 DO卡）第 3、5 通道无输出——量线圈端有 24V 但阀不动作，查是继电器触点阻值飙到 >50Ω（正常<0.1Ω），属于典型老化。库房翻出一块同编号拆机件（事先测过通道动作 OK），停电换上，Slot 自动识别，做强制 ON/OFF 校验八路全通，恢复喷梁液压站控制。热控班长后来把所有 Advant DO/DI 卡的触点阻值列入季度点检——老继电器卡，先变阻再彻底开路，提前能抓到征兆。
