描述
产品详情

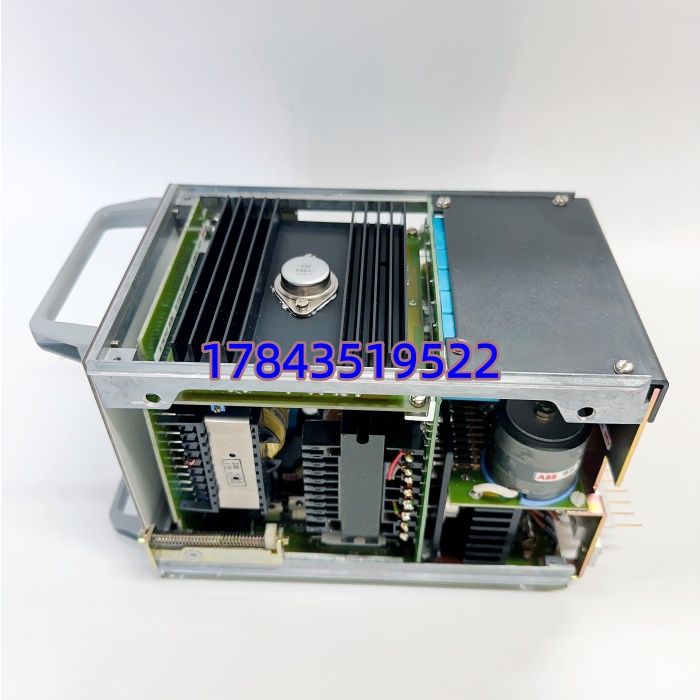

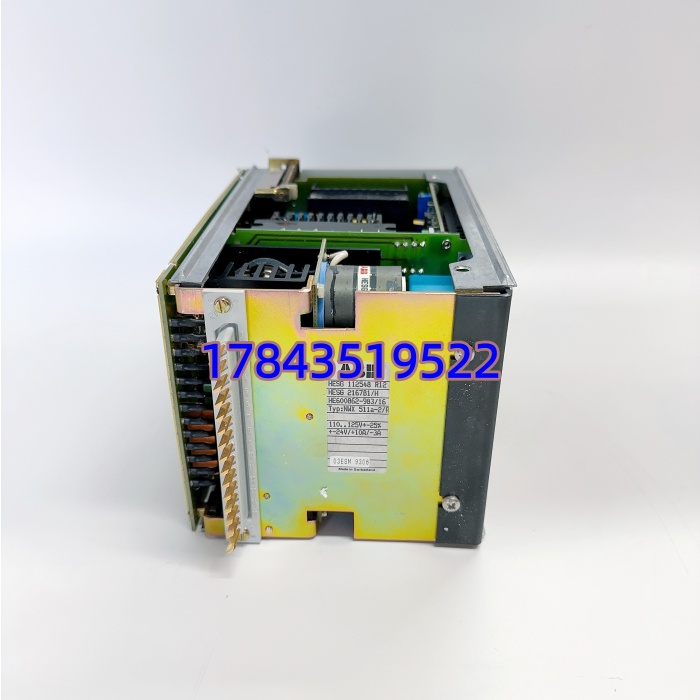

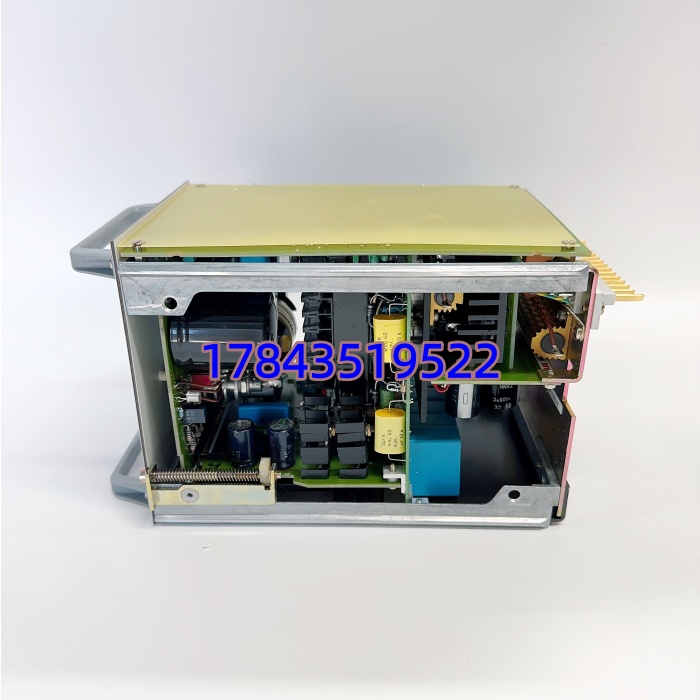

· 型号：NWX511a-2R
· 品牌：ABB
· 系列：System 800xA / Advant OCS — NWX511 现场总线通讯模块
规格参数
- 产品类别：Profibus DP 现场总线通讯模块（Fieldbus Interface Module）
- 完整型号：NWX511a-2R
- ABB 物料号：HESG112548R12
- 适用系统：ABB AC 800M Controller（CI854 同级应用）/ ABB Advant OCS 系统扩展
- 现场总线协议：Profibus DP-V0 / DP-V1（主站或从站依固件及组态，典型为主站）
- 物理接口：1× 9-pin D-Sub (Female)，内置终端电阻拨码或跳线
- 波特率：9.6 kbit/s ~ 12 Mbit/s 自动协商
- 最大从站数：125 个地址空间（实际受扫描周期限制，典型 ≤32 密集型从站）
- 供电方式：由控制器机架背板供电，或独立 24VDC（18–32VDC，典型 <0.3A）
- 背板/总线隔离：光电隔离 ≥1500V AC（通道-系统间）
- 状态指示：PWR（电源）、RUN/COM（通讯状态）、ERR（故障）LED
- 组态软件：ABB Control Builder M / 800xA Hardware Editor（需导入对应 GSD 文件）
- 安装方式：AC 800M 扩展机架插槽 或 DIN 35mm 导轨（依外壳变体）
- 工作环境：-25°C ~ +70°C（运行），5%~95% RH 无凝露，IP20
- 认证：CE / UL / cUL / RoHS（以板面标识为准）
产品介绍
NWX511a-2R HESG112548R12 是 ABB 800xA / Advant OCS 架构里负责”对外说话”的那块 Profibus DP 接口卡。它一头插在 AC 800M CPU 扩展槽或通过本地总线连到主站，另一头经 DB9 电缆接现场 Profibus 网络，把远程 I/O、ACS550/880 变频器、Mass 6000 流量计等 DP 从站的数据周期性读回来。老实说这卡故障率不高，常见挂掉原因是现场总线雷击感应过压打坏 RS485 驱动芯片，或终端电阻没设导致通讯闪断。
换板基本不涉及程序重烧——组态存在控制器里，装好后下载硬件配置或在线刷新即可。但建议换完做一次 DP 从站全扫，确认所有站地址重新上线，别只看模块 RUN 灯亮就走人。
应用场景与行业案例
痛点切入
化工厂某条线 ACS800 传动柜突然全部”通讯故障”，DP 主站模块 NWX511a-2R 的 COM 灯闪红。量现场总线电压正常，最后发现模块内部 485 驱动被雷击感应脉冲击穿。控制器 RUN 正常但整段 DP 网瘫痪——这种时候没备件只能临时改硬接线或等货，代价很大。
典型场景
- 电厂/化工厂 ABB 800xA 系统接入现场智能设备：连接远程 ET200、ABB 变频器、智能变送器——非它不可因为需匹配 ABB 背板总线及 GSD 文件。
- 制浆造纸 Advant OCS 系统改造升级：老 OCS 扩展 Profibus DP 网络对接新型驱动设备。
- 水泥/冶金产线传动控制：多台 ACS800/880 经 Profibus DP 受控——要求模块支持 12M 高速率及稳定主从数据交换。
- 老系统备件替换（EOL 件）：原 CI854A 停产或版本不兼容时的指定替代型号。
真实案例
东部某 PTA 装置，夜班 DCS 报”DP Network #1 Fault”，所有现场质量流量计掉线。到现场看 NWX511a-2R RUN 灯灭、ERR 常亮，复位无效。拆下量背板供电正常，判断模块内部通讯 PHY 挂了（该厂近年雷雨多，避雷器接地不良）。库房有块 HESG112548R12 全新库存，核对丝印一致，断电更换、恢复 24VDC、Control Builder 里在线刷新硬件——DP 网 16 个从站依次恢复。老师傅说：这东西平时不坏，一坏全车间参数传不回来，800xA 柜至少留一块冷备。
