描述
产品详情

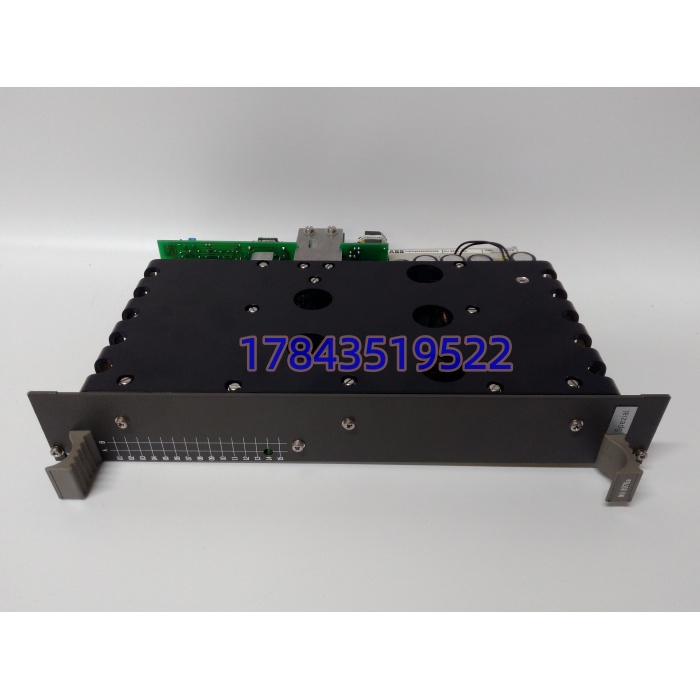

· 型号：NU8976A99（同族：NU8976A / HIEE320693R0001 / HIEE220295R0001）
· 品牌：ABB
· 系列：Advant OCS 老框架 / 传动励磁柜 NU（Network Unit）族
技术参数

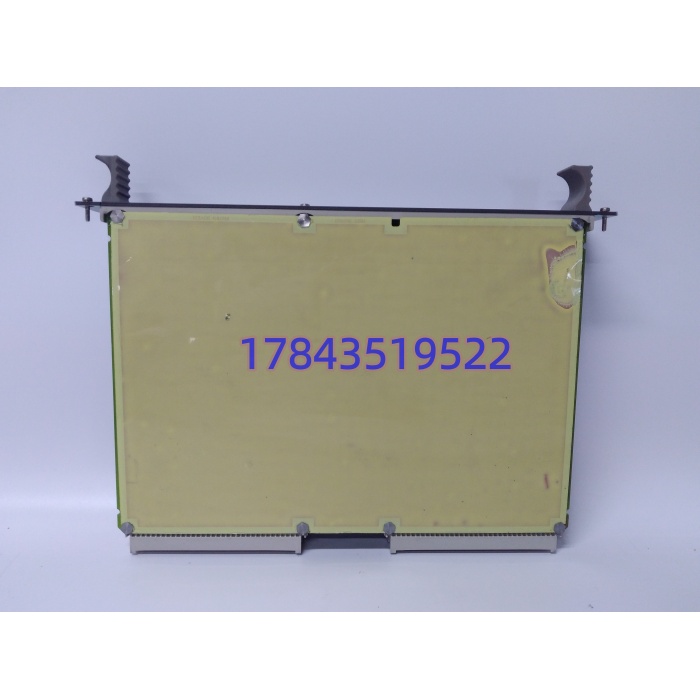

| 参数项 | 指标（NU8976A99 / HIER466665R0099） |
|---|---|
| 模块类型 | 背板网络单元（Network Unit），通讯/接口桥接 |
| 板标型号 | NU8976A99 |
| ABB 订货号 | HIER466665R0099（A99 尾）；同族另见 HIEE220295R0001（NU8976A）、HIEE320693R0001（交叉引用） |
| 上游对接 | 70PR05 类处理器 / AFC 系主控（依原柜而定） |
| 下游对接 | UFC092(BI) / GD9993(I/O) / UNS0017(触发) 等同柜板 |
| 外部接口 | 无标准 RJ45；欧式背板连接器 + 少量端子（非 Modbus 直出） |
| 逻辑供电 | 背板 5 VDC + 柜内 24 VDC 逻辑（以原柜 BOM 为准） |
| 功耗 | 典型 <10 W（无外驱负载） |
| 隔离 | 背板-通道光电/磁隔离，具体等级以原厂图为准 |
| 工作温度 | 0 °C ~ +55 °C（柜内，非户外） |
| 存储温度 | -40 °C ~ +85 °C |
| 安装 | 原柜专用插槽，金属加强件固定，非 DIN 导轨通用卡 |
| 固件 | 无独立固件文件，受上位 70PR05/AFC 寻址与版本约束 |
| 认证 | CE / UL 依出厂批次，IEC 61131 体系间接合规 |
产品介绍
励磁柜半夜报”NU 不响应”，顺控切到手动——拆开背板一看，NU8976A99 的金手指在靠近 CJC 区那排有点氧化，70PR05 轮询超时。这块板在 ABB 老 Advant/传动体系里干的是”处理器和同柜板卡之间说内部黑话”的活：它不跑控制算法，也不对外部 PLC 发 Modbus，只在背板里把 70PR05 的指令、UFC092 的二进制反馈、GD9993 的 I/O 状态做寻址转发。NU 前缀在 ABB 内部就是 Network Unit，定位类似柜内总线交换机，但协议是 ABB 私有背板栈，拔出来单独测只能量供电和连通性，功能必须在原柜里被主控认出来才算数。

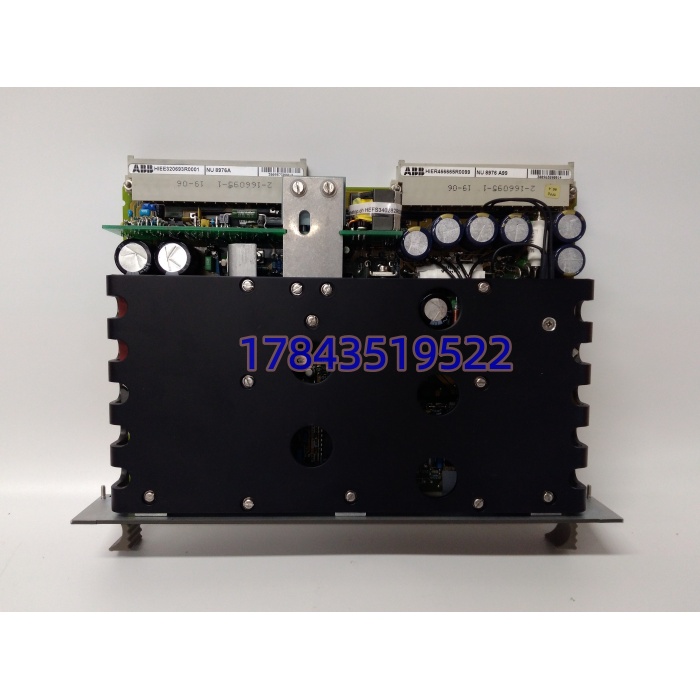

采购这族的硬规矩是先钉尾号：原柜 BOM 写 HIER466665R0099，就发 NU8976A99；写 HIEE220295R0001，对应的是 NU8976A（无 99 后缀），两者硬件版本差一代，A99 多了些 EMC 滤波件，强插进老 A 尾槽不会炸但主控可能拒认。HIEE320693R0001 在不少备件商 BOM 里被列成 NU8976 族”可互相替代引用”，但严格来说它更多是同框架下的交叉备件号，换前必须拿旧板照片比对丝印尾号与欧洲原厂图纸 Revision。现场实测发现，同批拆机件如果背板连接器簧片松弛，70PR05 冷启动能认、运行两小时温度上来后接触电阻飘，NU 周期性掉线——所以拆机件必须上原柜机架做 24 小时带电老化再付款。这卡不适合新项目选型，也不适合拿去当 AC800M 的以太网通信卡用（那是另一张 NU 族但尾号完全不同的板）。
替换与升级建议
直接替换
- NU8976A99（HIER466665R0099）→ 同尾号同 Rev：丝印、连接器、背板 EEPROM 内容一致，同柜热备槽直接换，换前抄旧板 Rev 贴标。
- NU8976A（HIEE220295R0001）→ （HIER466665R0099）：硬件同族跨尾号，仅当原柜 70PR05/AFC 固件已支持 A99 时可行；老柜（2005 年前 Advant 框架）强升 A99 可能报 NU 类型不匹配，需先查主控固件 Release Note。
软件兼容（需改配置）
- HIEE320693R0001 引用的同族板 → ：备件商常互指，但原厂 BOM 里 320693 多见于特定 UNITROL 励磁批次，跨柜引用要在控制器里重绑 NU 地址表，工作量约 0.5–1 天停机。
- → 新型 Advant 退运件（如 NU8976Bxx）：引脚机械兼容，背板握手协议有小版本差异，需 ABB 服务包升主控固件，不建议现场自刷。
硬件不兼容
- → AC800M 的 C1 类以太网/DI/DO 卡：外形、背板、协议全不通。
- → 第三方 Profibus 网卡：ABB 私有 NU 栈不开放，外接网关也救不回背板寻址。
- 把 HIEE320693R0001 当成独立 CPU 模块买来当控制器用：它是接口板，无 OS、无任务调度，插电不跑逻辑。
