描述
产品详情
· 型号：NTLS01
· 品牌：ABB（原 Bailey Controls）
· 系列：INFI 90 / Net 90 / Symphony DCS — Logic Station Termination Unit
规格参数
- 完整型号：NTLS01（Logic Station Termination Unit，部分批次标 YNTLS01 / PNTLS01）
- 产品类型：逻辑站终端单元（LSTU），现场 I/O 信号接线面板，配合 INLPM01/INLPS01 等逻辑处理器使用
- 适用系统：ABB Bailey INFI 90、Net 90、Symphony 系统（Harmony 架构）
- 配对模块：INLPM01（Logic Master Module）、INLPS01（Logic Slave）等，通过扁平电缆或背板排线与终端单元相连
- 供电电压：+24 VDC ±10%（由机架或外部直流电源供给，典型功耗 < 5 W）
- 串行通讯口：2× EIA RS-232-C（通常为 DB-9 Female 或 DB-25，用于连接 Control Station / Engineering Workstation 或打印机）
- 信号接口：螺钉端子排接入现场数字量输入/输出信号（具体通道数依所配逻辑模块而定，通常对应 16/32 点 DI 或 DO）
- 指示灯：POWER（电源）、ACTIVE / COMM（通讯活动）、FAULT（故障），依版本略有不同
- 隔离方式：现场接线端子与系统侧通常经逻辑模块光耦隔离，终端单元本身提供信号调理与线路汇集
- 安装方式：安装于 INFI 90 标准模件安装单元（MMU）或独立控制柜面板/导轨（部分版本为独立端子盒式）
- 外形尺寸：约 213×234×79 mm（宽×高×深，面板型），重 ≈0.36 kg
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露
- 防护等级：IP20（需装于机柜内）
- 认证：CE / UL / CSA（依批次）
- 状态：原厂已停产(Obsolete)，市场以全新库存尾货或拆机测试件流通
产品介绍

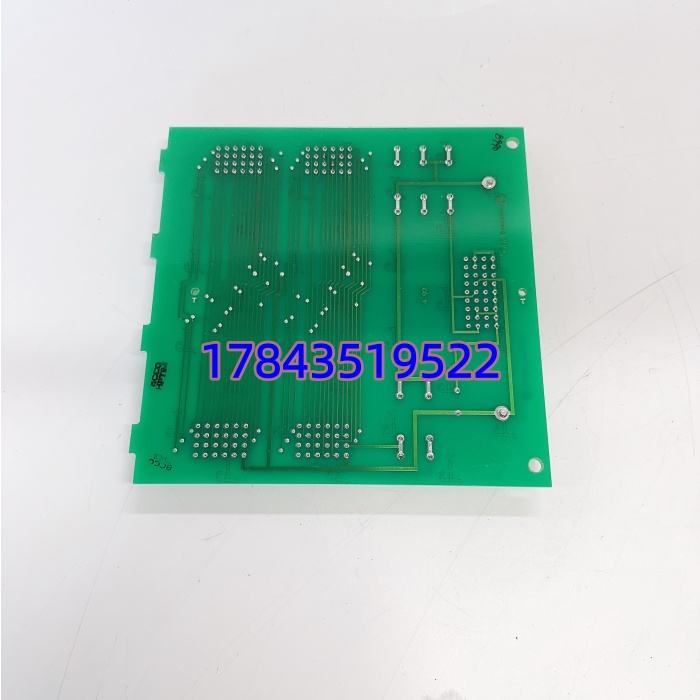

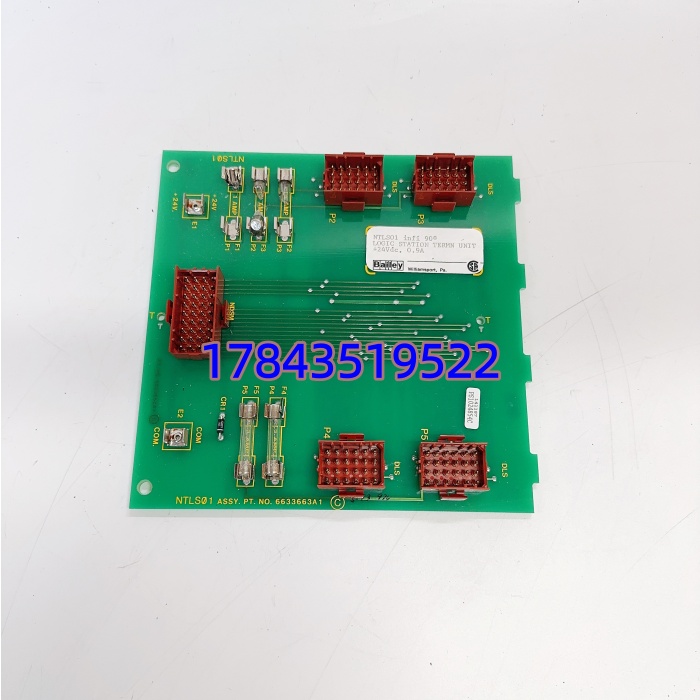

NTLS01 不是运算模块，它是 INFI 90 / Symphony 逻辑站里那个带螺丝端子的”脸面”——现场电缆（24 V DC 开关量信号）全部接在它上面，再通过内部排线送进 INLPM01 逻辑处理器。同时它引出了两个 RS-232-C 串口，让你能直接连工程站做组态下载或挂打印机打报表。简单说：没有这块终端单元，现场线没地方接，逻辑模块就是孤岛。
坦白讲，NTLS01 本身故障率低（基本是无源端子+少量接口电路），最容易出问题是螺丝端子氧化导致接触不良——老厂二十年没紧过端子，信号时通时断最坑人。换件时注意配对的逻辑模块型号和排线长度，NTLS01 和 INLPM01 之间通常用定长扁平电缆，太长会引入噪声。有一点要注意：部分老批次 NTLS01 需外部 +24 VDC 单独供，别以为插上逻辑模块背板就自动带电。
应用场景与行业案例
痛点切入（工程师视角）：
我遇过最典型的 相关故障不是模块坏，是端子排螺丝松——化工厂老 INFI 90 系统，某磨煤机”允许启”信号时有时无，查 SCADA 开入点闪，量现场线电压正常，最后发现 端子排一颗螺丝扭矩只剩约 0.1 N·m（应该 0.5～0.6），拧紧后彻底消失。另一回是拆机搬运时排线插头根部断芯，逻辑模块报”Termination Lost”，换根排线就好。这东西本身很少挂，出问题多在接线和互联电缆。
典型场景：
- 火电厂 INFI 90 机组 — 磨煤机、给水泵、风机逻辑站（INLPM01+），现场开关量（运行/停止/事故跳闸/允许启）全部经 端子接入，非它不可
- 石化装置联锁系统 — 紧急停车按钮、旁路开关、电磁阀反馈等数字量经 进 Symphony 逻辑站参与 ESD 逻辑判断
- 纸浆造纸/水处理 — 顺序控制逻辑站的现场 DI/DO 汇集点，便于柜内布线分区管理
- 老系统延寿改造 — 保留原逻辑模块和组态，仅更换氧化或物理损伤的 维持运行
真实案例：
北方某 200 MW 机组大修后启动，一对 INFI 90 磨煤机逻辑站（INLPM01 + ）反复报”Communications Lost with Termination”，逻辑站无法进入 Run 模式。先怀疑 坏，互换同型模块故障依旧。拆下 看排线插座——扁平电缆插头处有根线铜箔断裂（上次柜内整改压到了），肉眼几乎看不出。换根原厂规格排线（34 芯/40 芯扁平电缆，长度与原装一致），重新插紧，故障消除，逻辑站正常装载。教训很简单： 相关的”通讯丢失”八成是排线或端子接触问题，别急着判模块死刑。
