描述
产品详情

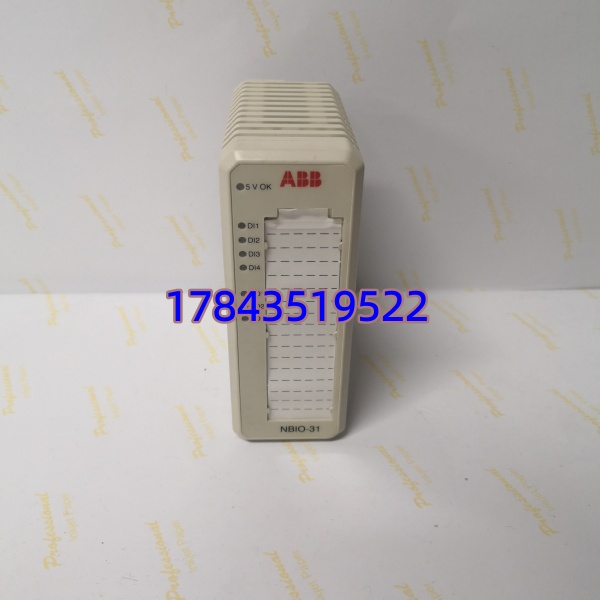

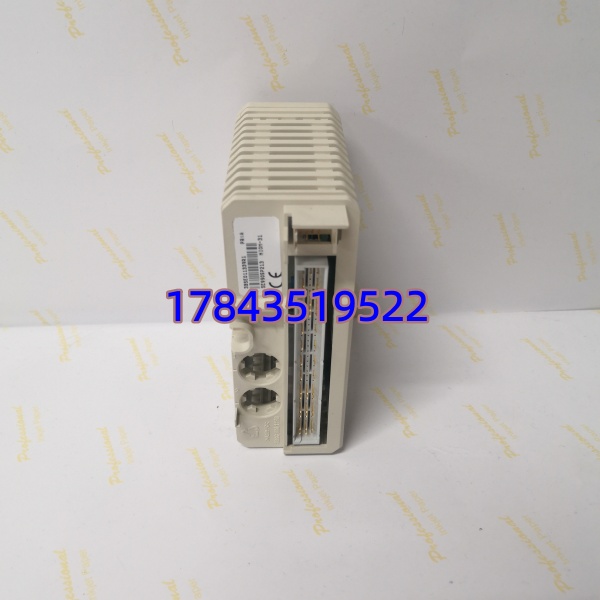

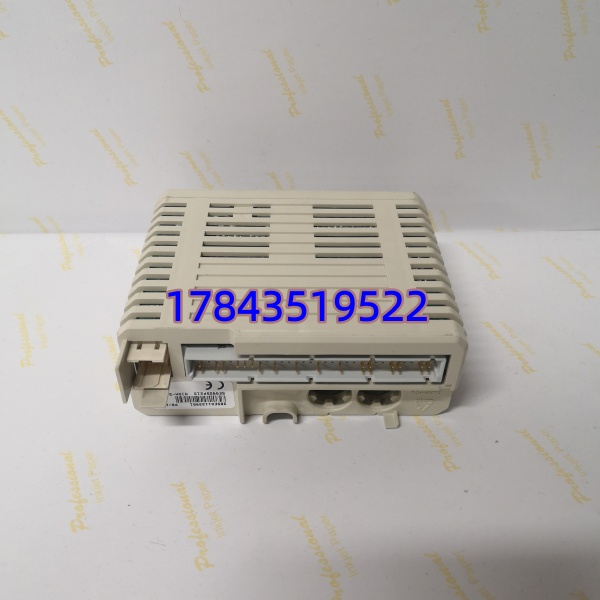

· 型号：NBIO-31
· 品牌：ABB
· 系列：AC 800M / S800 I/O — Local I/O Cluster Interface & Power Terminal Unit（Art. No. 3BSE011337R1）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | NBIO-31（早期 S800 I/O 接口底座，亦见标注 TB807 或 TU830 等效功能） |
| ABB 订货号 | 3BSE011337R1 |
| 适用系统 | ABB AC 800M Controllers（PM851/PM861/PM865/PM866/PM891 等）with S800 Local I/O Cluster |
| 模块类型 | S800 I/O Cluster — Bus Interface Unit + Power Terminal (NTU type) |
| CEX-Bus 接口 | 1× CEX-Bus IN（from Controller / previous cluster last module OUT via ext. cable），1× CEX-Bus OUT（daisy-chain next cluster，通常末簇终接） |
| 最大挂接 I/O 模块 | ≤ 12 个 S800 I/O 模块（依总功耗及 PS 电源能力，推荐 ≤10 留余量） |
| 系统电源输入 | 24 V DC（典型 19.2–30 V DC），为 S800 模块逻辑侧供电，通过内置熔断器保护 |
| 现场电源输入 | 24 V DC 或 48 V DC（依 AO/DI 现场侧需求），独立端子隔离，不供逻辑侧 |
| 端子类型 | 螺丝端子 / spring-cage（依生产批次），含 system power / field power / PE 端子 |
| 状态指示 | PWR LED（绿=系统电源 OK）、COM LED（绿=CEX-Bus comm. active，红=error） |
| 总线终端 | 内置 CEX-Bus 终端电阻（120Ω 典型），末簇置 Terminate ON |
| 安装方式 | 35 mm DIN rail（EN 60715）或直接螺钉固定，与 I/O 模块并排 snap-in |
| 工作温度 | 0℃ ～ +55℃（IEC 60068-2），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非凝露） |
| 防护 | IP20（模块本体，机柜内），符合 IEC 61131-2 |
| 认证 | CE / UL / cUL / KC / DNV（部分批次含船级社认证） |
| 尺寸（参考） | 约 119×119×102 mm（H×W×D，与 模块同高同深，宽=1.5 倍单模块位依版本） |
| 配套文档 | ABB AC 800M Hardware Selection Guide (3BSE 035 960 …)、 I/O Installation Manual |
| 生命周期 | Mature / 部分区域推荐迁移至 TU830/TU831 — NBIO-31 靠 NOS 渠道库存流通 |
产品介绍
化水 PLC 柜 I/O 簇全部离线——先查 NBIO-31 上 PWR LED，某个项目里是端子排 24V 系统电源松脱或上一级开关跳掉，紧线后全簇恢复通讯，别急着换板。NBIO-31 是 本地 I/O 簇的”头”—它一头接控制器 CEX-Bus 出线（或上级簇 OUT），一头给本簇最多 12 块 DI/DO/AI/AO/CI/CO 模块供逻辑电并传递过程数据，现场侧 24/48V 也经它端子排引入。严格来说这不是 I/O 模块，缺了它整簇 模块无总线无电源——这也是为什么备件清单里常要求至少备一块。
采购注意：ABB 后期用 TU830/TU831（Compact / Standard Termination Unit）替代 NBIO-31 功能，物理尺寸略不同（TU83x 为单槽宽， 偏早期较宽），——混装时注意 DIN 轨空间。原厂对 部分地区标注”Last Time Buy”，流通靠 NOS（未开封库存），发货前做 CEX-Bus 环回导通 + 24V 供电测试附报告。换底座需把上方所有 模块拔出重插，开工前务必备份控制器全量并记好各模块槽位顺序（虽然组态在控制器不在底座，但拔插可能短时 I/O 丢失需确认安全联锁允许）。
替换与升级建议
✅ 直接替换
- 3BSE011337R1 ← 不同批次/Rev（全兼容，物理安装、端子排列、CEX-Bus 定义一致，直接替换，注意复现系统/现场电源接线极性及 PE 可靠）
- 早期 TB807（老 初代接口底座）→ 升 ：物理兼容多数可替，建议核对端子定义图（ABB IOMAppx.），无组态改动
⚠️ 需确认安装尺寸（功能兼容但机械差异）
- TU830 / TU831（ 标准/紧凑终端单元）→ 功能等效但 宽度与安装夹不同（TU830 单槽 12.5mm vs 早期较宽），老 DIN 轨开孔按 设计的机柜可能需加 filler 或确认 TU83x 卡入余量——电气功能全同，可替但需核机械适配
- CI854A / CI873 等通信模块所用 TP867 底座 ——不能替 （ I/O 底座与 CEX-Bus 扩展通信模块底座不同产品族）
❌ 硬件不兼容
- AC 800M CPU 本身（PM8xx/PM9xx）、 I/O 模块（DI810/AO810 等）—— 是底座不是 I/O，不能互倒用
- 非 ABB 品牌 I/O 簇终端
无通用品牌平替。老系统延寿靠渠道库存；新设计建议 TU830/TU831 系列（ABB 当前推荐）。
常见问题解答 (FAQ)
能——只要旧件铭牌印 3BSE011337R1 或 标识。更换需拔出簇上所有 I/O 模块（记好槽位顺序！），拆旧底座换上新，按旧照片恢复 24V 系统/现场电源及 CEX-Bus 缆，重插 I/O 模块，上电查 PWR/COM LED 绿亮。建议在允许停机窗口操作，控制器先做全备份。
带不带端子排和 CEX-Bus 电缆？
报价含 底座本体（含自带螺丝/弹簧端子排），不含 CEX-Bus 连接电缆（通常从控制器 PS 或上级簇 OUT 引来，旧缆可复用）、不含 I/O 模块。缺 CEX-Bus 缆（ABB P/N 如 TK807 等）另询。
电气功能一样，但 宽 12.5mm（单槽）、 早期版略宽——若您 DIN 轨按 预留空间 通常能卡入但两侧填隙片可能需调；反之 不能硬塞 开好的窄位。建议老机架原样买 保机械匹配。
PWR LED 不亮代表模块坏吗？
先量端子排系统侧 24V DC 有无（表笔测 Sys+ / Sys-），确认上一级开关未跳、极性对、PE 良好——多数情况是供电未到而非底座坏。COM LED 红闪说明 CEX-Bus 未连或控制器未运行。
