描述
产品详情
· 型号：NAIO-03
· 品牌：ABB
· 系列：ACS600 / ACS800 传动 I/O 扩展模块（NAIO 系列）
规格参数
- 模块类型：模拟量 I/O 扩展模块（NAIO = Analogue I/O Extension），ACS600/ACS800 选件
- 模拟输入(AI)：4 通道，独立可组态
- 电压模式：–10…+10 V / 0…+10 V / 0…+2 V（双极性/单极性通过 DIP 选）
- 电流模式：0(4)…20 mA
- 输入阻抗：电压≈200 kΩ，电流≈100 Ω
- 分辨率：12 bit（双极性 11bit+sign），精度 ±0.5% FS @25℃
- 模拟输出(AO)：2 通道，独立可组态
- 电压：0…+10 V
- 电流：4…20 mA / 0…20 mA
- 最大负载阻抗：电流输出 ≤700 Ω，电压输出 ≥2 kΩ
- 分辨率：12 bit，精度 ±0.5% FS @25℃
- 通讯接口：DDCS 光纤链路（ST 型多模接头 ×2，一进一出串入 NAMC/NIOC CH1 ring），与传动交换过程数据周期约 2 ms
- 节点地址：板上 DIP 开关设十六进制节点地址（通常 2～63，出厂默认 5 或需核对/以原厂手册为准，不可与 NIOC/NDIO/NTAC 同地址）
- 供电：DC 24 V（通过端子或背板，典型功耗 ≤3 W / 160 mA），允许 18–30 V DC
- 隔离：I/O 通道与 DDCS 链路、电源间光电隔离（测试电压 1.5 kV AC 1 min），通道间不隔离
- 滤波：硬件输入滤波约 2 ms，可通过参数软滤波进一步平滑
- 指示灯：PWR（电源）、COM（DDCS 通讯）、CHx（各通道活动/故障，依固件）
- 安装：35 mm DIN 导轨（EN 60715），含配套短导轨段；柜内 IP20
- 工作环境：0 … +50℃（运行），-25 … +70℃（存储），湿度 5–95% 非冷凝
- 尺寸/重量：约 105×75×45 mm，≈0.3 kg
- 配套附件：通常含三根 DDCS 光纤（120/370/2000 mm 各一）、短 DIN 轨段、说明书；端子排 Phoenix MVBSTW 2.5/8-ST-5.08
产品介绍

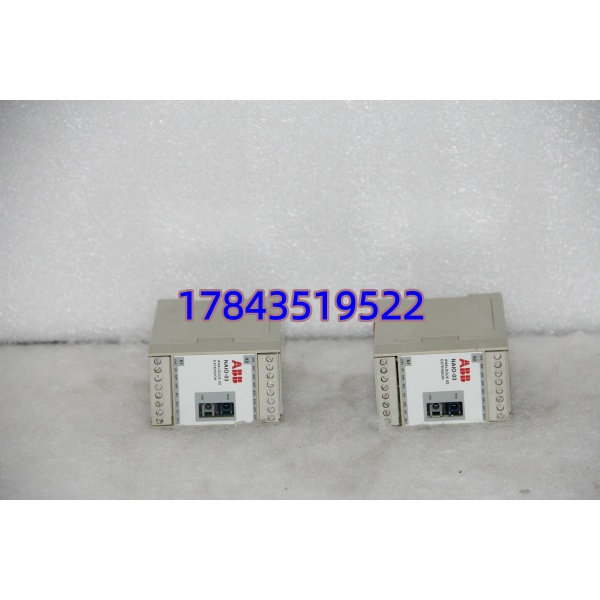

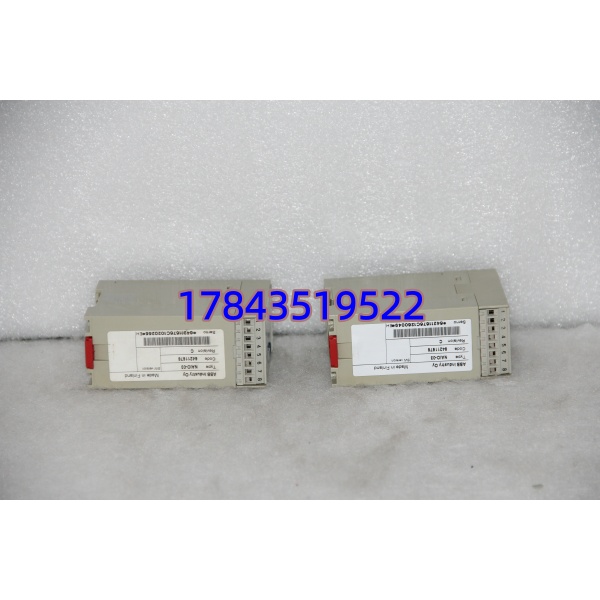

NAIO-03 是 ABB 上一代 ACS600/ACS800 传动专用的模拟量 I/O 扩充小板，不插它 ACS800 标准只给 2AI+2AO，工艺要求多一路压力或流量反馈就不够用。它通过两根 ST 多模光纤串进 NAMC-03（ACS600）或 NIOC（ACS800）的 DDCS Channel 1 环网，和 NTAC-01/NDIO-02 共用一条链路，传动固件里直接参数组态通道用途（如 AI3→实际流量反馈，AO1→外部表头）。12bit 分辨率够过程控制用，比加装外部变送器+PLC 便宜也少干扰点。
坦白讲这模块随 ACS600 整体 EOL，ACS800 新机也改配 NAIO-03F 或靠 RCIO/Fieldbus 做 I/O——但老线上 NAIO-03 一坏没替代板能原位插，只能找测好拆机件。有一点要注意：DDCS 光纤接头是 ST 型不是 LC/SC，插错类型不通讯；节点地址冲突会导致整条 DDCS 链所有扩展模块掉线。
应用场景与行业案例
痛点： 我在纸厂见过 主传动，原配 NAIO-03 采网部张力(4–20mA)和浓浆浓度(0–10V)，运行 13 年后 AI ch.3 读数飘到满量程——查是板上输入运放偏置电阻老化。现象像传感器断线，传动报”AI Loss of Signal”切故障停机。这时候你换传感器没用，根子在 NAIO-03。老 ACS600/800 柜这种 I/O 扩展板故障率低但一旦挂就是误报警停线，提前备一块验证件比事后救火强。
典型场景：
- / 驱动风机泵——需额外 AI 采管网压力/流量做 PID 外部给定，AO 送本地表头
- 冶金/造纸主传动——多路模拟反馈（张力/延伸率）超出标准 AI 数，NAIO-03 补通道
- 老产线 MRO——原位替换，DriveWindow 里参数不需改（同节点地址），换完自动识别
- 与 NDIO-02、NTAC-0x 共 DDCS-ring——最多挂数块扩展模块（地址不冲突即可，总延迟仍 <10 ms）
真实案例：
南方某化工厂反应釜搅拌用 -04 柜，通过 第 2 路 AI 接釜温变送器(4–20mA)做外部 PID 给定。某大修后上电 DriveWindow 显示 AI2=22.3mA（超量程固定值），温变已校准。互换 通道无变化→拔 装邻机测好件→读数恢复正常 12.8mA（对应 65℃）。确认原板 A/D 基准电压漂移。库房恰有一块测好拆机 （同节点地址 5），插回光纤、拧紧端子、上电——传动自动识别 NAIO present，参数不变恢复运行。后来仪控把 、NDIO-02、NTAC-01 全列入 A 类备件。我常说：/800 扩展模块最简单也最容易忘——它不常坏，但坏了让你以为是现场仪表撒谎。
常见问题解答 (FAQ)
不建议热插拔。DDCS 链路支持节点动态识别但 ABB 手册要求断 24V 电源再插拔模块或更改节点地址 DIP——带电拔可能致 DDCS 链路暂时中断、传动报”EXT MOD COMM LOST”甚至误触发扩展模块丢失 fault。正确步骤：停传动→断 24V→拔/插→恢复供电→确认 COM LED 亮→启动。
原设计匹配 NAMC-03 DDCS-link， 配 NIOC-01 也支持 （DDCS Ch A ring）， firmware ≥某版需核对/以手册为准。NAIO-03F 是 专属新版，外形近似但 DDCS 固件标识不同。两者通常不互替——混插可能 DriveWindow报”Unknown External Module”或参数不可见，优先找同型号 。
Q3：DDCS 光纤怎么连？和 NTAC/NDIO 同一条链吗？
是的。NAMC(NIOC) CH1 口出光纤→第一扩展模块 IN→OUT→下一模块 IN→…→最后回 NAMC CH1 OUT（或终接）。 有 IN/OUT 两个 ST 口串入 ring 即可。总长 ≤多模 150m（典型），注意光纤弯曲半径。节点地址各模块须唯一。
Q4：参数在哪组态？换板要重新下参数吗？
AI/AO 用途、信号类型(电压/电流/双极性)、标定在工程软件（DriveWindow/Drive composer）的 Group 98/99 Ext I/O 参数区组态，存在传动 NAMC/NIOC 里。，换新板同节点地址传动自动识别，不需重下参数——但建议记下原节点 DIP 设置（拍照），新板拨到相同地址再上电。
