产品详情

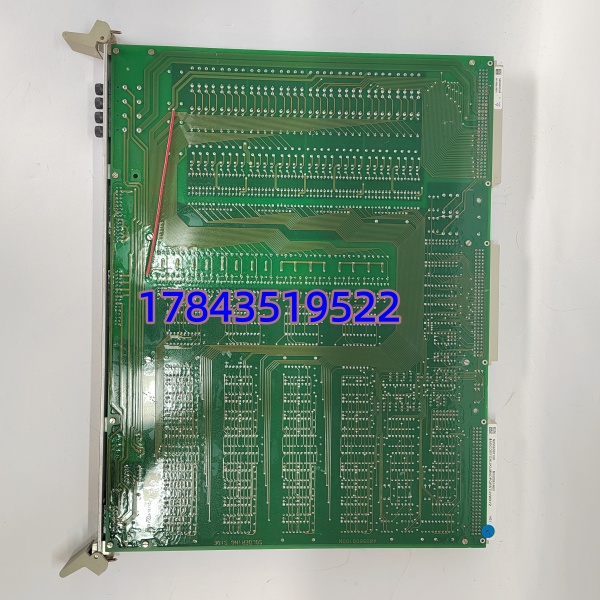

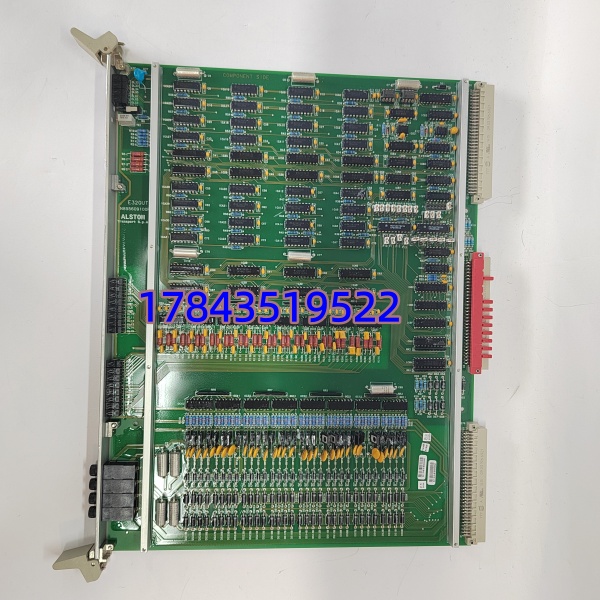

· 型号：N895609510K（电源/基板组件号），关联 N895609010R（同系版本），板上标 E32OUT N895609100P（32点 DO 扩展板）
· 品牌：ABB — Power Systems / Utility Automation (原 Procontrol 产品线)
· 系列：Procontrol P — Turbine Protection & Control System (汽机保护及控制柜用)
规格参数
- 产品标识：N895609510K（ABB Order No.），内部含 E32OUT 扩展 DO 板 N895609100P
- 替代/关联号：N895609010R（早期版本或区域变体，功能兼容——以原柜 BOM 为准核对）
- 适用系统：ABB Procontrol P 保护系统机架（常见于老 300MW/600MW 汽机 ETS/DEH 保护柜）
- 模块类型：E32OUT = Extended 32-Channel Digital Output Module（光耦隔离、固态或继电器输出依柜型）
- 输出通道：32 路离散输出，通常分组（每 8 点或 16 点一组共电源/地）
- 输出类型：固态光耦（驱外部跳闸电磁阀/报警灯）或经由柜内中间继电器放大——依具体柜内 TA 设计
- 现场电源：由外部 24 V DC 或 48 V DC 经端子排引入（模块本身不生成现场励磁电压）
- 隔离耐压：现场侧 ↔ 系统侧 ≥ 500 V DC（光耦隔离），测试耐压 1 kV AC / 1 min（以手册为准）
- 状态监视：模块/通道状态经背板回报主 PU；部分版本带模块 OK LED 及 Watchdog 输出接点
- 与主控通信：通过 Procontrol P 背板总线受 PU（Processing Unit）扫描，不接受外部编程
- 安装：插入 Procontrol P 专用 I/O 槽位或固定於 DIN 轨（依柜型为板卡或插盒式）
- 工作温度：0 ℃ ～ +55 ℃
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 防护等级：IP20（柜内）
- 认证：IEC 61010、CE（依批次）
- 生命周期：已停产(Obsolete)，市面流通为 NOS 或测试合格拆机件
产品介绍
这组编号（N895609510K / N895609010R + E32OUT N895609100P）是 ABB Procontrol P 汽机保护系统里的扩展数字量输出模块组件——负责把 Procontrol P 主控 PU 算出的跳闸/报警逻辑结果转成 32 路光耦隔离输出，去驱动跳闸电磁阀、AST 阀线圈或柜内报警继电器。它不像现代 PLC DO 卡独立编程，纯粹受 PU 背板扫描控制，组态在 Procontrol Engineering Tool 里做。
坦白说 Procontrol P 在国内老 300MW/600MW 机组 ETS 柜里很常见，这模块极少坏，真坏多是输出光耦因现场感应雷或电磁阀线圈续流二极管缺失打坏。换件时注意 N895609010R 与 N895609510K 是互代关系但 PCB Rev 可能有微小差异，建议按原柜拆下实物标签完整号码采购，优先同号。另外 E32OUT 板通常嵌在金属屏蔽盒或插于母板，拆装时留意尾部扁平电缆锁紧。
应用场景与行业案例
痛点切入
ETS 柜发”Procontrol P I/O Module Fault”，某路跳闸命令测试时电磁阀不动作——强制输出无反应，量输出端无压降。交叉验证 E32OUT 板后故障随板走，确认输出驱动 IC 损坏。单 I/O 模块故障一般不影响另一插槽 PU 扫描，但对应跳闸回路失效必须尽快更换。
典型场景
- 火电汽轮机 ETS（Emergency Trip System） — Procontrol P 做双 2oo2/1oo2 跳闸逻辑， 驱动 AST 电磁阀及 MFT 硬接线
- 老机组 DEH 保护扩展 — 与 Procontrol PU + AI/DI 模块组态，输出汽门快关指令、OPC 电磁阀控制
- 水电调速器/同期屏报警输出 — 部分早期 ABB 水电项目用 Procontrol P 做本地保护， 出报警接点去中央信号
- 核电 K 类仪控老线维护 — Procontrol P 用于辅助系统跳闸/报警，要求 1:1 备件
真实案例
北方某 300MW 机组 ETS 柜 Procontrol P 系统，大修试验发现 #2 跳闸回路（AST2）强制输出无效，柜面报”I/O Module Error”对应插槽。拆出 N895609010R 内嵌 N895609100P，目视无烧痕但交叉槽位测试故障随板。库房有 NOS N895609510K（兼容），插回确认 Module OK LED 亮，ETS 双通道跳闸试验通过。热工说：”Procontrol P 板子二十年不坏，一坏就是输出光耦——柜里留块比等 ABB 停产件强。”
