描述
产品详情
· 型号：MB510（ABB MB510 Memory/Communication Module for AC450，订货号3BSE002540R1）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 / AC450（Advant Controller 450，老DCS架构）

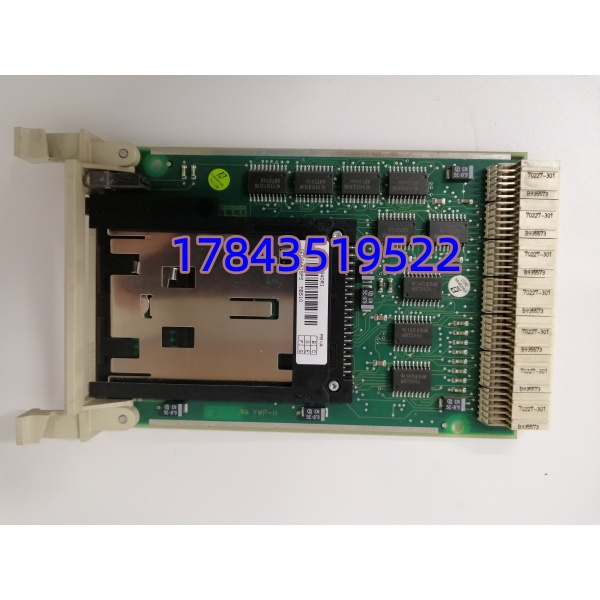

ABB MB510 3BSE002540R1
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | MB510（模块型号），订货号3BSE002540R1（R1=Rev1，标准温） |
| 系列归属 | Advant OCS AC450/AC410控制器机架模块（MasterPiece 200系列后继） |
| 功能定位 | 复合模块：存储（RAM/Flash/CF）+ MasterBus 300/300E通信接口 + 本地服务端口 |
| 存储与电池 | 内置备份RAM（程序+数据，电池保>5年典型），Flash存固ware，前面CompactFlash插槽（工程/事件日志/配方），后备3.6V锂电池（原厂3BSE004366R1或定制包，保RAM+RTC） |
| 通信接口 | 前面板BNC同轴75Ω（MasterBus 300/300E 10Mbps同轴网，连CS513/CI520），DB9 RS-232（本地PG终端/服务），无以太网（老AC450用MB300不是TCP/IP） |
| 供电与功耗 | 底板供+5 V DC（AC450机架总线），典型功耗<5 W，反向极性保护在AC450电源侧 |
| 安装形式 | 单槽机架（MP200/底板），插卡式金手指，前面面板螺钉固定，DIN导轨需适配器 |
| 诊断LED | 前面PWR绿电源，Com绿闪MB300通信，Err红故障，Run绿闪（若带CPU功能？严格来说MB510非CPU，Run灯在的CPU板，MB510只有PWR/Com/Err） |
| 工作温度 | 0°C至+60°C（标准柜内），存储–40至+85°C，湿度5–95%非冷凝（IEC 60721-3-5） |
| 电缆与终端 | MB300同轴RG59 75Ω，总线两端各75Ω终端电阻（BNC T型+终端器），最大500m同轴/2km光纤via转换器 |
| 兼容与固ware | CPU板（PM510/PM511）搭档，MB510存工程（Advant Master software v4.x–v5.x），严格来说它只在Master software v5.0以上支持CF卡自动备份，老v4.x只软盘/串口 |
| 认证 | CE、UL 508、cUL、IEC 61131-2、RoHS，MTBF标称>10万小时（原厂Datasheet，现场锂电池5年必换） |
| 物理尺寸 | 模块约160×30×120 mm（插卡），BNC突出10mm，CF插槽带盖，重量≈0.25 kg |
| 关键备注 | 二手市场常混标“=内存卡”，但它兼通信； CPU是PM510/PM511，是搭档存储/MB300接口，拔=程序还在CPU RAM但通信断+CF不可读，重启可能RAM清掉若电池没电 |

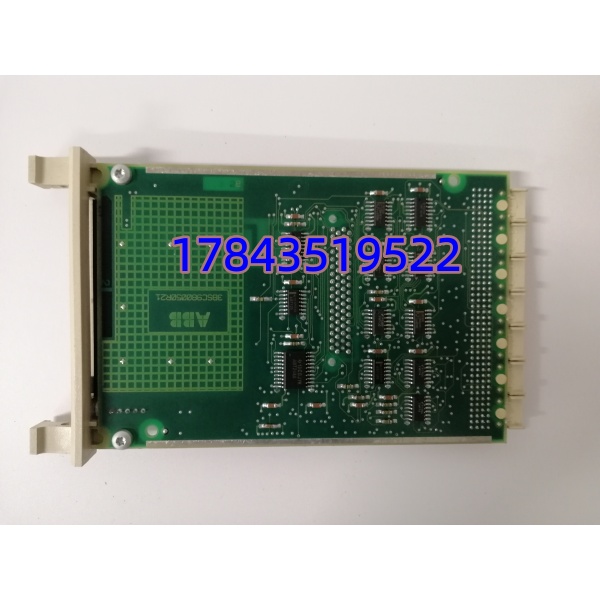

ABB MB510 3BSE002540R1
产品介绍
从维护者视角切入：就是Advant OCS老柜里那张“记忆卡兼网桥”——国内九十年末到零零年初装的上千套热电/化工厂还在跑，PM510 CPU跑逻辑，坐旁边管程序Flash/CF卡备份、MasterBus 300同轴连老操作站或新800xA的CS513，前面BNC头积灰终端电阻松了=整MB300网断，中控看不见汽机跳闸信号。现场实测发现，这货最要命的不是通信死是内置3.6V锂电池（两粒CR2032串或原厂包）漏液腐蚀插座，RAM清掉后上电Err红闪，报“Memory Lost”得重download工程从软盘（老v4.x）或CF卡，凌晨2点没CF备份就只能连串口RS-232用Advant Master下工程，波特9600等四十分钟。严格来说，它只在Master software v5.1以上支持CF卡一键恢复（老v4.x要软盘三张 sequentially插），别在现场拿v5 CF下到v4 赌串口拒载。
供应链角度看， 3BSE002540R1早EOL/Last-time-buy关掉15年以上，新800xA用OPC替MB300但老保产还得用它，二手NOS流转。作为库存经理，这属于A类核心里最易被忽视的“非CPU却致命”：单价三四千，但电池漏液清RAM=整站控制瘫需重下工程（停机两小时炼厂损三十万），交期找拆件12周。TCO最大坑：这模块电池盒和CF槽是易损件，备件必须kit打包+原厂电池3BSE004366R1新换+CF卡8GB ABB认证+BNC终端75Ω×2，单买裸模块没电池=RAM清每次断电。建议柜顶留1件冷备件做Buffer stock，每12个月强制换新电池并上电测CF读工程，别只备PM510 CPU不备。
应用场景与库存策略
痛点切入：热电厂Advant OCS 用管同轴连老操作站，电池漏液Err红闪RAM清，原厂交期停产生物找拆12周，重下工程需连串口软盘/CF，非计划停两小时启机损三十万+安评红线，第三方翻新件电池盒腐蚀清RAM是现场噩梦。
典型场景与备货建议：
- 火电厂老汽机保护：机架PM510+， BNC连CS513→800xA，非它不可因为私有协议老装置保产，建议按ABC A类设安全库存SS=1套全新密封kit（含原厂新电池+CF8GB+BNC终端75Ω×2）+1套拆机测试轮换，柜顶冷备件放防潮柜湿度<40%，每12个月强制换电池上电测CF读工程+自环COM闪。
- 化工厂聚合线AC410：高湿盐雾， CF槽积垢读卡失败，建议备件库存1套全新kit+1套拆机测试（成色B级轮换上电清CF槽无水醇棉签），停产物料Last-time-buy囤2套（一个通常1主无冗余，坏=停站），资金占用<一次聚合釜停批料废十吨损十五万。
- 造纸厂湿部Advant OCS：浆沫进BNC头短路，建议由ABB授权服务商做寄售库存（VMI），备件kit打包+BNC终端+T型+RG59跳线2m+CF卡ABB认证，单独买裸模块没电池现场RAM清每次断电。
- 偏远泵站远程：物流季冻，建议做BOM展开备成套：3BSE002540R1 +原厂电池+CF8GB+BNC终端75Ω×2+RS-232 null-modem线（9针原厂），按ISA-95层级不是单件采购，避免到现场发现CF是消费级不是ABB认证（只认原厂CF格式）。
真实案例：背景是晋北一个自备电厂#2炉Advant OCS 汽机保护，大修后启机前中控报“ Memory Lost Err Red”，复位三次仍红，PM510 CPU Run闪但RAM清工程丢，原厂太原无现货，瑞典EOL找拆件10周。设备主管打我，记起去年从关停的老焦化厂拆过机架含（标签3BSE002540R1 2016产，电池盒未漏CF卡有备份工程），翻出防潮柜里那套（静电袋标“2024-11上电PWR/COM闪/CF读工程OK 新电池装”），叫夜班电工戴腕带断总空开（不支持热插拔稳拔），拔旧（底板槽2金手指），插新进槽拧螺钉，装原厂新电池3BSE004366R1（两粒CR2032串包），CF卡ABB认证8GB插槽盖紧，BNC T型+终端75Ω拧死（连CS513），上电PWR绿Com绿闪，Advant Master连RS-232 null-modem下工程从CF一键恢复（v5.1以上支持），Run绿闪，中控看汽机跳闸信号回来，启机升速3000rpm。事后厂里批：按A类设Buffer stock=1套全新密封 kit+原厂电池每12月强制换，和邻厂签互备协议共享Advant老件，毕竟交期长到够你停两次大修。
