描述
产品详情

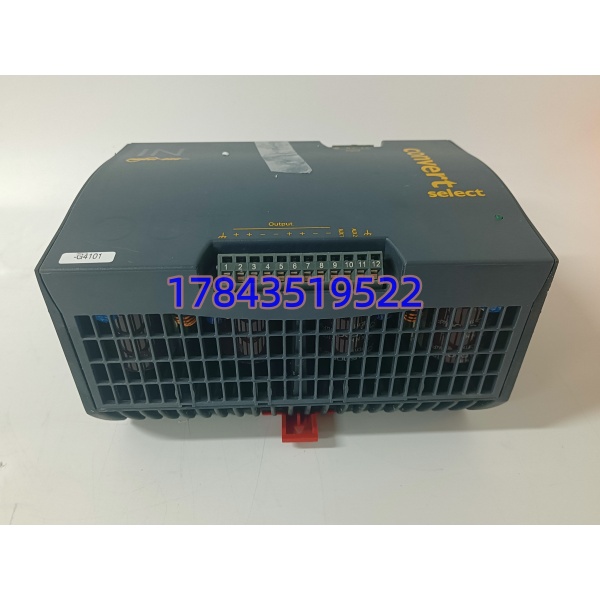

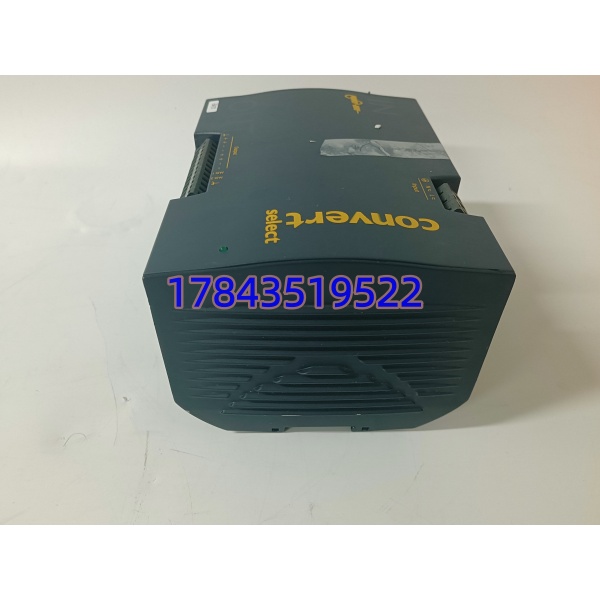

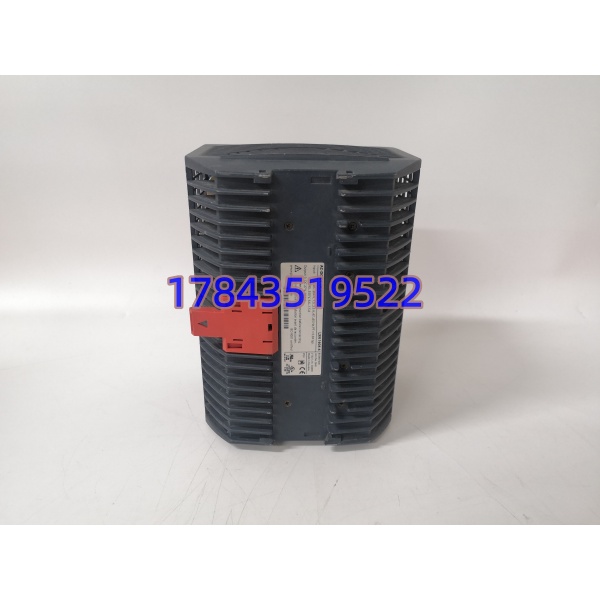

· 型号：LXN1604-6（订货号：3BHL000986P7000）
· 品牌：ABB
· 系列：LXN1600系列工业电源模块
规格参数
- 输入电压：85-264VAC 或 90-350VDC（通用宽压输入）
- 输出电压：24.7VDC / 27VDC（不同渠道标注有差异，需以实物标签为准）
- 输出电流：20A（500W功率）
- 输出功率：500W
- 工作温度：-40°C至+70°C
- 存储温度：-40°C至+85°C
- 尺寸：194mm×113.6mm×138mm（重约2.96kg）
- 安装方式：标准35mm DIN导轨安装
- 防护等级：IP20
- 保护功能：过载、短路、过压保护，自动恢复设计
- 转换效率：≥90%
- 绝缘电压：2.8kVDC，确保电气安全
- 生命周期状态：已停产（EOL）
产品介绍
LXN1604-6 3BHL000986P7000是ABB工业自动化产品线中的一款DIN导轨安装式开关电源模块，属于LXN1600系列。它的核心任务是把现场机柜里提供的交流电（85-264VAC）或直流电（90-350VDC）转换成稳定的低压直流输出（24V/27V左右），给PLC控制器、变频器、传感器以及DCS系统的其他组件供电。
说实话，这款电源模块在市面上的信息比较乱——有的说输出24.7V，有的说27V，还有说功率144W或500W的。这种参数出入在停产备件里很常见，很可能是因为同一型号在不同批次或不同应用场景下配置有差异。有一点要注意，多个渠道已经明确标注这个型号“制造商已停产”。如果现场还在用这个电源，建议尽早囤一块备件，等它坏了再找就来不及了。
应用场景与行业案例
痛点切入：
搞DCS维护的都知道，电源模块看起来不起眼，但它要是挂了，整个机架里的控制器、通讯卡、I/O全部趴窝。更麻烦的是这玩意儿停产了，市面上信息又乱，万一买错规格，上电把后面的设备烧了，那就不是换一块电源的事了。
典型场景：
- DCS系统机架供电：为ABB System 800xA控制系统中的控制器、通讯模块和I/O卡件提供稳定的24V直流电源。
- PLC控制系统配电：给PLC主机、扩展模块、传感器和执行器供电，宽压输入设计能扛住电网波动。
- 变频器控制回路供电：用于变频器控制端子的24V供电，500W功率足够带多个变频器。
- 石油化工现场机柜：环境温度高、供电质量不稳定的场合，该模块宽温（-40°C至+70°C）和宽压输入设计能顶住。
- 水处理厂PLC柜：长周期连续运行，对电源可靠性要求高，过载和短路保护能防止故障扩大化。
真实案例：
去年一个做化工维保的朋友遇到的情况——他们系统里一块LXN1604-6电源输出开始掉压，从24V掉到22V左右，带负载能力明显下降，控制柜里好几个变送器开始时不时闪一下。因为是停产件，找了一圈市面上的渠道，结果发现同型号有输出24.7V的、有27V的、有功率500W的、有144W的，参数五花八门。最后只能拿拆下来的旧模块上的标签跟供应商一个一个对，才确定了正确的规格。他后来说：“这种停产电源件最怕的就是型号对、参数不对，买错了上电烧设备，后悔都来不及。”
常见问题解答 (FAQ)
Q1：LXN1604-6到底是输出多少伏的？网上有说24.7V的，有说27V的。
这个问题确实要小心。不同渠道的参数冲突比较严重——有的写24.7V输出、每通道2A，有的写27V输出、约18.5A，还有的写24V输出、6A/20A。我建议拿实物标签为准，标签上明确写了输出电压和电流。不同批次或不同应用场景可能有配置差异，买之前一定要让供应商拍标签照片确认。
Q2：这个型号停产了吗？
多个备件渠道已经明确标注“制造商已停产”。现在市面流通的基本都是全新剩余库存（NOS）或二手拆机件。如果现场在用这个型号，建议尽早囤一块备件。
Q3：输入电压范围到底是多少？
比较一致的参数是85-264VAC或90-350VDC通用输入，这个范围基本覆盖了全球电网和直流电池组供电场景。
