描述
产品详情

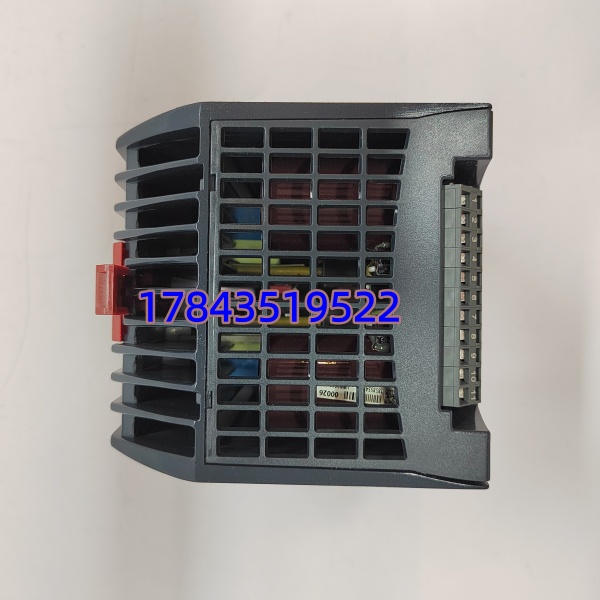

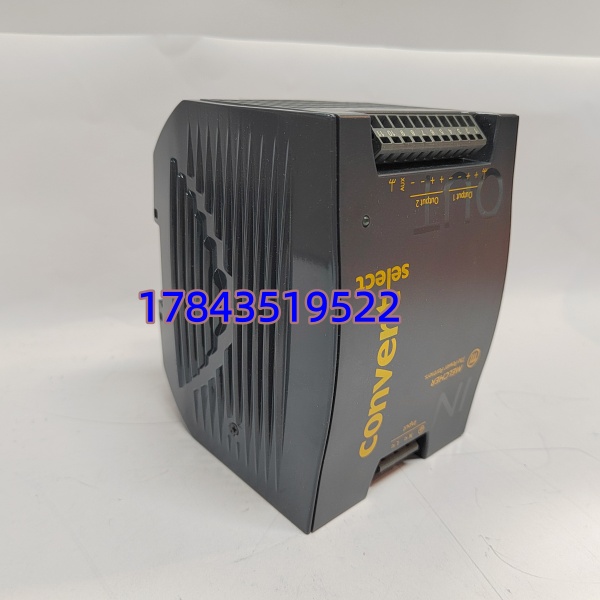

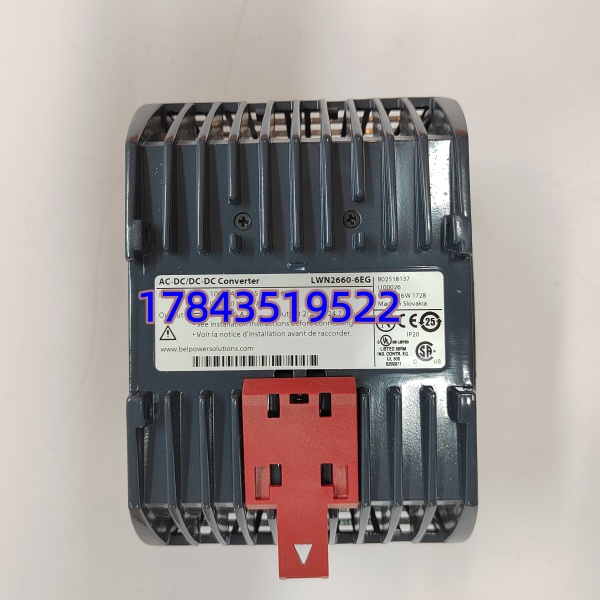

· 型号：LWN2660-6EG（3BHL000986P7002）
· 品牌：ABB（源自 Bel Power Solutions / Melcher W Series）
· 系列：ABB LWN 系列工业级 AC/DC 开关电源
规格参数
- 产品类型：DIN 导轨安装工业级 AC/DC 开关电源模块（双路独立输出）
- 输入电压范围：85～264 V AC（47～63 Hz），或 90～350 V DC（宽范围通用输入）
- 输入电流：典型 2.8 A @115 V AC / 1.4 A @230 V AC（满载）
- 功率因数校正：内置主动 PFC（典型 PF >0.98 @230 V AC）
- 输出通道：2 路独立隔离输出（Channel 1 / Channel 2）
- 输出电压：24.7 V DC（可调范围 ≈24.0～25.8 V DC 每路独立微调）
- 输出电流：每路最大 5.0 A 连续（双路合计最大 10 A）
- 额定输出功率：247 W（24.7 V × 10 A），短期峰值 150% 额定（数秒）
- 电压精度：±1% 稳态，负载调整率 <±0.5%
- 纹波/噪声：<100 mV p-p（典型值）
- 输入-输出隔离：≥2800 V DC（1 min），输入-地 ≥1500 V DC
- 保护功能：输出过流限制（恒流折返）、短路保护（自动恢复）、过压保护（OVP）、过热关断（自恢复）
- 并联运行：支持最多 3 台同型号并联均流扩容或 1+1 冗余（需均流接线或二极管 OR-ing 模块）
- 前面板指示：DC OK 绿色 LED（亮=输出正常），故障/负载指示依版本
- 启动特性：低浪涌启动电流，软启动典型 <500 ms
- 效率：典型 87%～88%（满载 @230 V AC）
- 安装方式：35 mm 标准 DIN 导轨（TS35/7.5 或 TS35/15），卡扣式
- 接线端子：弹压式快速接线端子（Push-in），支持 26～14 AWG
- 工作温度：-40 ～ +60 ℃（全范围不降额，对流冷却）
- 存储温度：-40 ～ +85 ℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20（柜内安装），PCB 涂覆三防漆（G3 级污染环境适用）
- 尺寸（约）：113.6 × 103 × 138 mm（长×宽×高）
- 重量：约 1.0～1.4 kg
- 认证：CE、cULus、TÜV、CB、RoHS，符合 EN 61204-3/ EN 55032EMC 标准
产品介绍
LWN2660-6EG（3BHL000986P7002）是 ABB LWN W系列里的 247W 双路 24.7V DC 开关电源，装在 DIN 导轨上给控制柜内 24V 负载（S800 I/O、继电器、HMI、光栅、阀岛）供电。双路独立设计可以把敏感设备（如模拟量卡供电）和动力性负载（电磁阀、指示灯）分路供电互不干扰，也能做 1+1 冗余——主电源挂了备机无缝接管。宽压输入（全球单相电+DC都行）带 PFC，PCB 有三防漆，适合化工厂、沿海高湿高盐雾环境。
坦白讲，这电源在现场最常见故障是电解电容老化导致输出纹波变大或 DC OK 灯闪——老柜子五年以上建议定期点检。ABB 部分 LWN 系列已列 lifecycle notice，新项目可看 CP-E / CP-S 系列替代，存量维护靠测试好拆机件或全新库存。有一点要注意：双路输出不是串联 48V 用，每路独立 24.7V 对共用地线，误接串联可能烧内部参考。
应用场景与行业案例
痛点切入
化工厂 DCS 柜单电源供电，LWN2660-6EG 老化后 DC OK 灯间歇性熄灭——柜内部分 S800 I/O 掉电导致 AI 信号冻结，险些触发误联锁。原设计未配冗余，趁大修增补第二台做 1+1 二极管 OR-ing 冗余，两路市电分相供电，消除单点故障。这类电源建议每面控制柜至少留一块冷备或做 N+1 冗余。
典型场景
- DCS/PLC 控制柜 — 为 AC800M S800 I/O、Allen-Bradley Point I/O、继电器柜供电，双路可分负载或做冗余
- 变频柜辅助电源 — ACS800/880 内部控制电路 24V 供电（部分配置），或给柜内冷却风扇/端子供电
- 现场仪表配电 — 分路给本安安全栅、智能变送器、电磁阀岛集中供 24V DC
- 水处理/污水 — 户外柜宽温运行（-40℃启动），防尘防潮三防漆涂层适应高湿
真实案例
北方某煤化工 MTO 装置，控制室 12 面 DCS 柜原配单 LWN2660-6EG 供电。大修点检发现 #7 柜电源 DC OK 灯微闪无报警——万用表量输出 23.8V 略偏低但有载正常，拆下测纹波超标确认滤波电容老化。库房有经电子负载测试仪全载老化合格的拆机件，停机窗口更换（先断输入、拆输出线标记复原），上电 DC OK 稳亮，未影响运行数据。仪控主任说——控制柜电源这种东西每站留一块，别等全黑了再找。
常见问题解答 (FAQ)
Q1：LWN2660-6EG 支持热插拔/在线更换吗？
不支持热插拔——断开输入交流/直流后更换。若配置了 1+1 冗余（两台并联或二极管 OR-ing），关掉故障台输入更换不影响负载供电。换完确认 DC OK 绿灯常亮、输出电压 24.7V±0.5V 再恢复运行。
Q2：双路输出能串联得到 48V 吗？
不能。两路输出共地参考，设计用于独立负载分配（如一路供 I/O、一路供继电器），串联使用可能破坏内部参考或导致一路过压保护。需要 48V 应选 LWN 系列 48V 单路型号。
Q3：能做冗余 1+1 吗？怎么接？
可以。两台 LWN2660-6EG 输出正极各经肖ky 二极管（或专用冗余模块如 ABB CP-RD）并接至负载正极，负极直接并接。注意两台输入建议取不同 UPS/MCC 段以提高可用性。不推荐直接并接无二极管（均流可能不均且故障台会倒灌）。
Q4：输出电压 24.7V 而不是 24.0V 会影响我的 24V 设备吗？
不影响。工业 24V DC 设备标称范围通常 20.4～28.8V（IEC 61131-2），24.7V 是补偿线路压降的设计值，在允许范围内。前面板微调电位器可在 24.0～25.8V 间微调补偿长距离压降。
Q5：如何鉴别二手/翻新件？
看 ABB/Bel Power 激光打标清晰、弹压端子无开裂、电解电容顶部无鼓包漏液。要求供应商提供电子负载测试报告——空载/半载/满载输出电压、纹波、DC OK LED 状态。上机前先空载测输出再接负载。
Q6：停产了有没有替代型号？
ABB 主推 CP-E 系列（如 CP-E24/10A 240W）或新代 W-Series 后续型号作新项目替代。存量 最务实是采购经满载老化测试的拆机/全新库存件作 1:1 冷备，接线端子兼容无需改柜内布线。
