描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 品牌 | ABB（瑞士/瑞典） |
| 功能型号 | LTC391AE01 |
| ABB官方订货号 | HIEE401782R0001 |
| 关联型号 | HIEE410507P201（门极驱动板版本） |
| 产品系列 | Symphony Plus（原 INFI 90）DCS |
| 输入通道 | 8路独立隔离输入 |
| 支持传感器类型 | 热电偶（K、J、T、E、N、R、S、B型）；RTD（Pt100 2/3/4线） |
| 测量精度 | ±0.1% of span（典型值） |
| 冷端补偿精度 | ±0.5°C（内置CJC） |
| 通道隔离 | ≥500V AC（通道间）；2500V AC（通道对地） |
| 抗干扰能力 | CMRR >120 dB |
| 采样速率 | ≥4次/秒/通道 |
| 工作温度 | -40°C 至 +85°C |
| 电源电压 | 24V DC ±20% |
| 安装方式 | 插入Symphony Plus I/O机架（如HICT0001A/0002A） |
| 状态指示 | 每通道双色LED（绿=正常，红=故障） |
产品深度介绍

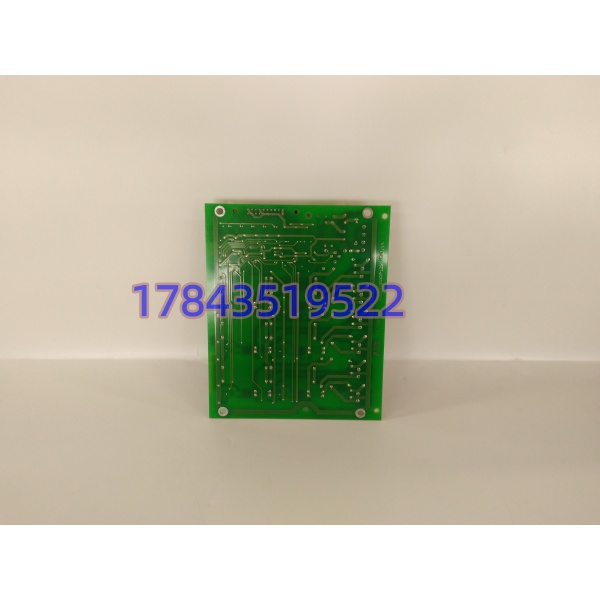

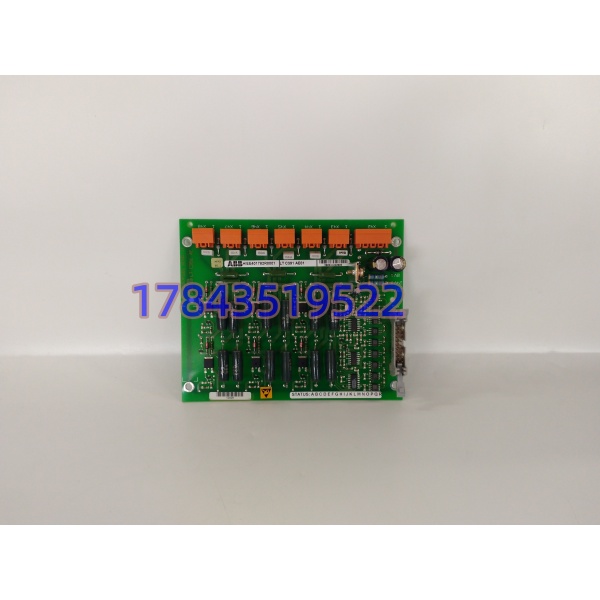

LTC391AE01（订货号 HIEE401782R0001）是ABB Symphony Plus DCS系统中专门用于高可靠性温度监测的核心I/O模块。这块卡插在Symphony Plus的I/O机架上，负责把现场热电偶或Pt100热电阻传来的微弱信号（微伏级电压）进行放大、滤波、冷端补偿，再通过高分辨率Σ-Δ ADC转换成数字量，通过背板总线送给控制器做联锁保护或效率优化计算。
关于这个型号有一个容易混淆的地方：部分供应商把它标注为“接口模块”或“门极驱动板（GDR）”，这跟它用在Symphony Plus DCS的配置不同——后者用于ABB变频器（如ACS6000）的IGBT驱动。采购前务必确认使用场景，看标签上的完整型号和订货号是否匹配。
关键指标方面：8路通道支持同时混接热电偶和RTD（比如1-4通道接K型TC，5-8通道接Pt100），单模块利用率高。冷端补偿精度±0.5°C，配合通道间隔离（≥500V AC）和>120dB共模抑制比，在燃机、变频器这类强电磁干扰环境下的读数稳定性有保证。模块自带诊断功能，能自动检测热电偶断线和RTD引线开路/短路，故障状态实时上报操作站。根据深圳长欣的说明，此模块仅用于Symphony Plus系统，不兼容旧版INFI 90或AC 800M平台。它的停产生命周期状态为“备件流通”，意味着原厂已停产，但国内还有新件渠道。
应用场景与行业案例
工程痛点
做电厂热控的人都知道，汽轮机轴承温度是ETS（紧急跳闸保护）的关键信号。一旦热电偶信号丢失或漂移，要么误跳造成非计划停机，要么该跳不跳酿成轴瓦烧毁的恶性事故。去年北方某电厂#2机大修后启动，DCS画面显示#3轴承温度异常跳动，排查了两天发现是温度模块通道老化——换了块备件马上恢复正常。这种问题没碰上时觉得是小事，碰上了就是大事。
典型应用场景
- 火力发电 – 汽轮机轴承金属温度监测
600MW-1000MW超超临界机组的#1-#8轴承，每个轴承装2-3支K型热电偶，用LTC391AE01采集，送入ETS做轴承温度高保护。 - 燃机联合循环 – 排气温度场监测
9F级燃机排气段一般装20-30支热电偶，多块LTC391AE01配合使用，分析燃烧均匀性，判断燃烧室工作状态。 - 锅炉受热面 – 管壁温度监测
过热器、再热器出口管壁温度（K型热电偶），防止超温爆管。SIL 2级保护回路的标准配置。 - 化工 – 反应釜催化剂床层温度
多点Pt100检测催化剂层温度分布，确保反应在安全温度窗口内运行。 - 凝汽器 – 循环水进出口温差
Pt100测量凝汽器进出水温差，计算端差，优化循环水泵运行效率。
案例：华东某燃机电厂温度模块通道漂移处理
2024年底，华东某9F燃机电厂#1机组运行中，DCS报警“#2轴承温度信号异常”。值班工程师小陈到现场检查，发现温度模块LTC391AE01对应通道的LED红灯闪烁，操作站读数在40°C-70°C之间随机跳动。
小陈用Fluke 754温度校验仪在柜内端子上加标准信号，发现该通道输出偏差超过±2°C——远超±0.5°C的允许误差。这块卡已经在线运行了6年多，通道老化明显。机组第二天有早高峰发电任务，停机更换不可能。小陈做了个临时处理：将该轴承温度保护逻辑切到相邻轴承温度（三个轴承取中值），确保保护不失效。同时联系备件渠道，第三天拿到新卡，晚上机组低负荷时更换，测试合格后恢复原逻辑。
