描述
产品详情
· 型号：SIStec SL3（ABB LM80 平台，部件配置含 P801 Dust Tube）
· 品牌：ABB / SIStec（SIStec SL3 = LM80 + P801 防尘管 OEM 套装）
· 系列：ABB LM80 Laser Level Transmitter — Intermediate Range
规格参数

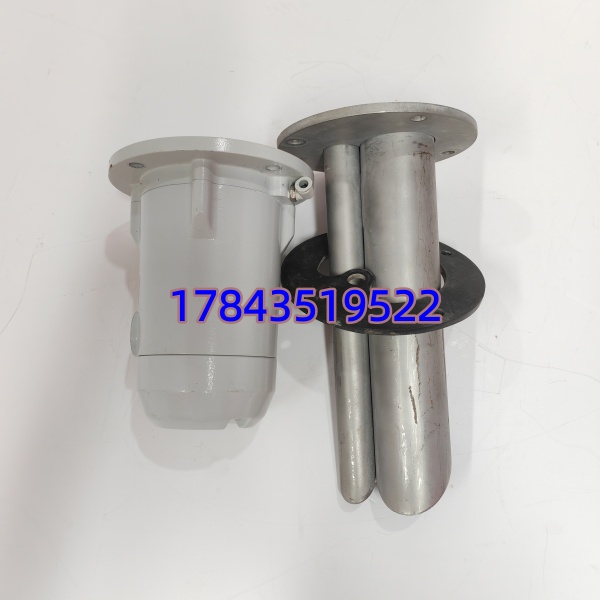

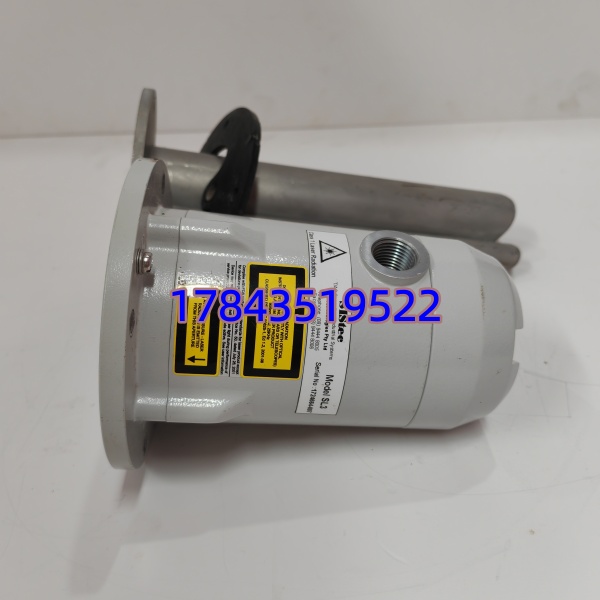

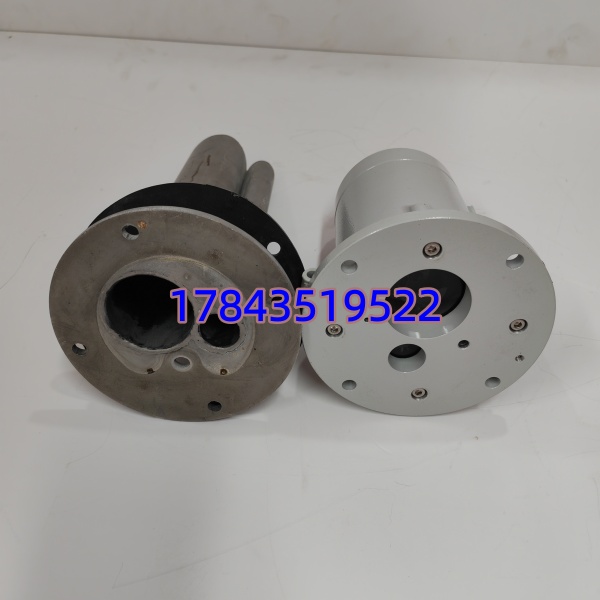

- 产品配置：SIStec SL3 = ABB LM80 Laser Level Transmitter + P801 不锈钢防尘管（Dust Tube，长度依法兰选型）
- 测量原理：脉冲飞行时间（Time‑of‑Flight）905nm 红外激光，Class 1M 运行中 / Class 3R 对准激光（开机前2分钟）
- 标准测量范围：0.5 m ～ 30 m（深色表面），浅色/高反光物料可达 100 m（物位），定位应用带反光靶可达 150 m
- 测量精度：±25～30 mm（1″），分辨率 10 mm（0.4″），更新速率 最高 3 次/秒
- 输出信号：4‑20 mA 模拟（默认），可选 HART 协议；2× SPDT 继电器输出（高/低报警）
- 供电电压：24 VDC（额定 12～30 VDC 典型），功耗 < 2 W（不含加热透镜选项）
- 工作温度：‑40 ～ +60℃（本体）；带加热透镜选项 ‑40 ～ +45℃
- 防护等级：铸铝/不锈钢外壳 IP65～IP67（依选配），CSA / ATEX / IECEx 防爆认证可选
- 防尘附件：P801 不锈钢防尘管（延长激光通路隔绝粉尘，配 G800 密封垫），通常配 P804/P806 安装法兰或 ANSI/DIN 法兰适配器
- 对准方式：内置 635nm 红色激光指示器（开机 2 min 或手动激活）用于狭窄/高大容器精确瞄准
- 安装接口：标配 1½″ NPT 或 符合 ANSI 150# / DIN PN10 法兰（依订单），配 M8 安装螺栓
- 通讯/组态：RS‑232 端口（DB9）本地连接 LCD2 手持编程器或 PC 组态软件；不支持现场总线原生（需信号转换模块）
- 重量（约）：变送器本体 ≈1.2 kg，含 P801 防尘管及法兰 ≈1.8～2.5 kg（依配置）
产品介绍
（D—核心数据驱动切入）ABB LM80 在水泥粉煤灰仓实测死区仅 0.5 m、光束发散角 <0.3°，现场实测发现它最大的优势是在中等粉尘环境靠 P801 防尘管隔离透镜污染——对比雷达在极低介电常数塑料颗粒上飘信号、重锤式易被物料埋卡，激光脉冲在 30 m 内对大部分颗粒固体给出稳定 4‑20mA 曲线。SIStec SL3 就是这个平台的 OEM 成套配置（LM80 + 防尘管 + 安装法兰垫片等），专门针对高粉尘筒仓做了”出厂预装防尘管”的打包，省得现场自己配管子长度不对或密封不良。
严格来说 对极暗吸光物料（炭黑、某些精煤粉）有效量程会缩到 15～20 m 左右——安装前用 ABB Visual Range Guide 对照物料颜色估算，并以原厂应用工程建议为准。供应链上 系列仍列于 ABB 在产目录但部分 OEM 变体交期波动；作为工艺计量点（原料仓物位参与配料/库存盘点）建议按”每套关键配料仓 × 1 件”留 Buffer Stock——激光头虽不易坏但 内密封垫老化或透镜意外磕伤无备件时只能临时擦镜短接，失去连续计量数据影响生产调度。TCO 里一只仓的物位盲区一天造成的原料浪费或溢仓损失远超一台仪器钱。
应用场景与库存策略
水泥/粮食/煤粉筒仓靠 做连续物位——它挂了不会炸（安全回路不管这个），但失去料位趋势会导致溢仓、空仓抢料或配料系统”盲跑”，精细配料场景直接出废品。高粉尘环境 防尘管是命门，管内密封垫老化漏气会让粉尘侵入污染透镜，这时候要有整台冷备或至少备用防尘管组件（G800 垫圈套装）。
- 水泥/矿粉 — 生料/水泥仓顶非接触物位（粉尘重）：非它不可因雷达在超低 εr 粉料上有虚回声，重锤易卡。建议关键配料仓按 N+1 留 1 台密封冷备（或至少备 + G800 垫圈套装），贴标对应仓高量程设定参数。
- 粮食/饲料 — 谷物筒仓料位监控（防爆区）：选用 ATEX/IECEx 本安/隔爆版。建议与授权分销商签 VMI 或现场存 1 件，年度大修做透镜清洁及自诊断读数复核。
- 老厂改造 — 替换重锤/阻旋料位开关为连续测量：严格来说 需垂直对准料面且避开落料管直射——安装位选错会持续测到落料流产生假高点。改造前要求供应商做 Site Survey 或提供 Visual Range Guide 校核，别凭经验定安装高度。
- 服役 >8 年装置： 防尘管密封圈（G800 kit）建议每 2～3 年定期更换， 本体如无光学损伤可长期使用；若整台已停产区域（个别 OEM 贴牌版），建议按在用数量 × 1 启动战略囤货。
真实案例：北方某 5000t/d 水泥线生料仓原装重锤料位计，某次清仓时钢缆被卡断坠入仓内堵下料溜槽，临时改用手拉尺人工测——两班倒每 4h 派人爬仓顶探深，配料靠估算跑了一周多出 300 吨废料。后改用 SIStec SL3（+），装在仓顶避开落料管。三年后 内 G800 垫圈老化微漏气致粉尘侵入透镜模糊，4‑20mA 渐偏——维保人员季度清洁时发现垫圈龟裂提前订购更换，未造成计量中断。该厂随后将 G800 垫圈列入 C 类强制耗材每半年点检， 整机按关键仓 N+1 留冷备。
