产品详情

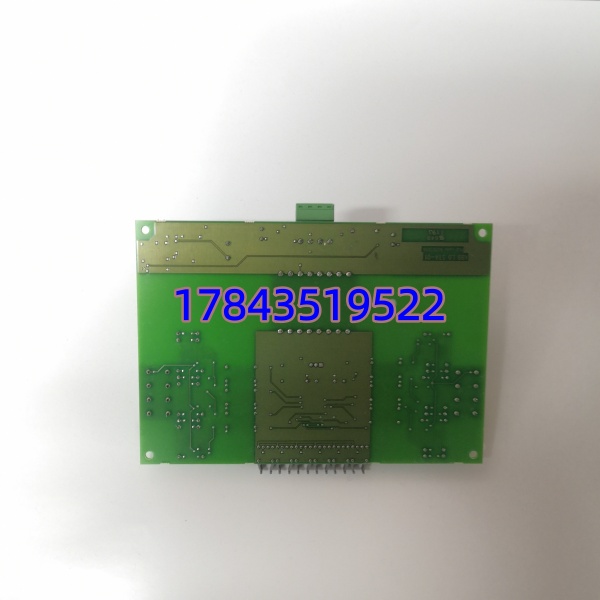

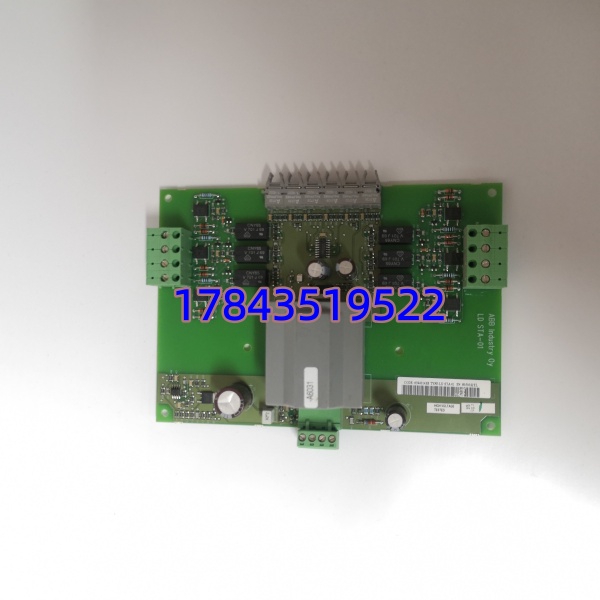

· 型号：LDSTA-01（3BSE018161R1 / 3BSE018161R0001）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O System — I/O Link Terminator & Status Adapter
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Order No. | LDSTA-01，ABB PN: 3BSE018161R1（完整 SAP 3BSE018161R0001），功能 = S100 I/O Link Terminator + Status Adapter |
| 制造商 | ABB AB, Process Automation（Sweden），现归属 Hitachi Energy |
| 系统归属 | Advant OCS — AC450 / Advant Controller 450 带 S100 I/O 扩展架；S100 I/O Link（RS-485 差分 Manchester Coded 或 proprietary Advant I/O Link） |
| 安装位置 | S100 I/O 扩展机架末端专用 Terminator 槽（或最末模块位依机架 Rev）——每个物理 I/O Link 段链路两端需终端匹配，远端通常在最后一个扩展架装 LDSTA-01；近端终端常在 Controller I/O 接口卡（如 CI510 / CI520 已内置） |
| 终端匹配 | 内置 120Ω ±5% 终端电阻跨 I/O Link A/B 差分对（或同轴中心-屏蔽依 Link 类型），吸收信号反射——严格来说 I/O Link >3m 或多扩展架必须装否则误码率↑ |
| 状态指示 | 前面板 LED：PWR（模块供电正常绿）、Link Active（I/O Link 通信帧检测绿闪）、Error（CRC/Timeout 红亮/闪）——便于柜前快速判远程 I/O 站通信状态而不登 DCS |
| 供电 | 由 S100 机架背板 5V DC（经 Regulator SR511 输出）取电，典型功耗 <0.5W；无外供端子 |
| 兼容 I/O Link 类型 | Advant I/O Link（同步位串行 ~500kbps–2Mbps 依 Rev）、与 CI510/CI520/CI530 I/O Interface 卡配合——不用于 Profibus DP / Modbus RTU 需单独 Profibus 终端电阻 |
| 热插拔 | 通常支持在线插拔（建议 I/O Link 空闲时拔），插回自动匹配——改拓扑（增减扩展架）需确认 Controller I/O Map 已更新 Max Module Address |
| 安装方式 | I/O 机架末端 Terminator Slot（96-pin DIN 41612 背板），前板锁紧柄或卡扣，IP20（柜内） |
| 工作环境 | -20～+60℃（储存 -40～+85℃），5–95% RH 非凝露；符合 IEC 61131-2 / IEC 61508 SIL 2(system dependent) / CE / CSA |
| 物理尺寸 / 重量 | ≈234×20×160 mm（Eurocard 单槽 依机架），≈0.12 kg |
| 生命周期状态 | Advant OCS 经典部件 ABB 已归入 Legacy / Limited Phase-out——原厂新产基本停线交期 N/A，市场以全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——升代需 AC 800M/800xA + CI85x + S800 I/O 属系统性改造 |
产品介绍
现场实测发现一条老 AC450 带 3 个 扩展架——#3 架末端 LDSTA-01 因柜内改造被误拔未装回，I/O Link 偶发 CRC 错致 #3 架间歇掉站（夏委高温误码率更高）。重新插 LDSTA-01 后全消。它本质不是 I/O 模块也不是电源——是 I/O Link 总线的”句号”：内置 120Ω 终端电阻吸收链路反射 + LED 告诉你远端站通不通信。和 Profibus 终端电阻（常焊在 DB9 头或导轨端子）不同，LDSTA-01 是 专有 I/O Link 匹配器——丢它或接触不良在多扩展架/长距 Link 会致间歇掉站，最容易被忽视的”小件大影响”。
严格来说 3BSE018161R1 与 3BSE018161R0001 是同一物（完整 SAP 码 vs 简码）直接互换。部分极老 机架用简单电阻终端块（无 LED）—— 可替之并多诊断 LED 价值。库存经理视角：归 B 类偏 A（无终端器在多扩展架架构可能间歇掉站→联锁点冻结或 SIS 旁路报警，单扩展架短距 <3m 有时侥幸跑但不合规范），ABB 已 Limited 无原位替代坏只能换同型号或全盘升代——建议按 I/O Link 段 N+1 冷备（每独立 I/O Link 远端备 1 件）。
