描述

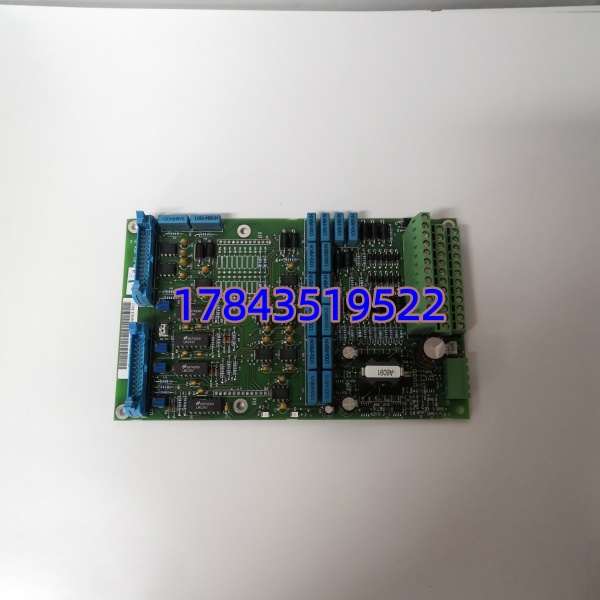

产品详情
· 型号：LDMUI-01（ABB Drives Local Operator Interface for LD / LDZ / ACS400/500 早期型）
· 品牌：ABB（Drives Division — LV Drives）
· 系列：LD / LDZ Micro & Compact Drives — Local Drive Panel (LDMUI Family)
规格参数
- 产品型号：ABB LDMUI-01（Local Drive Membrane User Interface — complete panel assembly 含 LCD/LED + 键盘 + 连接扁平电缆，通常 0.5m 或 1.5m 缆长 Option）
- 适配驱动器：ABB LD Series (LD 2.x kW–22kW 三相 micro drive)、LDZ Series (compact single-phase in / three-phase out)、部分 early ACS400 (type ACS401/402 某些批次用同接口 XT 口) —— 不兼容 ACS510/550 以后用 ACD-xx 或助手面板(ASCII keypad) 物理插头不同
- 显示类型：通常 2 行 × 16 字符点阵 LCD（带背光，可调关）显示参数名/值/单位/故障代码；简版(LDMUI-01 无 LCD 变体极少) 用 4-digit 7-segment + 状态 LED
- 按键组：数字键 0–9 / ▲▼（改值）/ ◀▶（参数号导航）/ Stop-Reset / Start / Mode / Func（进入参数/退出）、Local/Remote 切换键
- 参数存储/拷贝：面板内置 EEPROM 可存 1 组完整参数集（某些固版支持多 Set），支持 Copy From Drive → Panel 及 Copy To Drive → Panel，是断电后快速恢复参数的主要手段（比 PC 工具 DriveWindow Light 快捷）
- 接口：专有多芯扁平 ribbon 连驱动器控制板 XT / OP 接口（通常 10–14 pin 依 LD 代次），不可直插 RS-232/USB——PC 连接需用 DriveWindow Light + 串行编程电缆(ASC-550-PC 或等同)
- 供电：由驱动器 XT/OP 口供 5 V DC（典型 ≤ 80 mA），无需外部电源
- 语言/单位：菜单语言依固件（英/德/法等），单位可切 Hz/rpm/%/A
- 安装：卡入驱动器前盖预留框或用附面板安装支架（依 LD 是 door-mount kit 或 integrated），正面 IP54（安装得当），后部 IP20
- 工作环境：0℃～+50℃（操作），-20℃～+70℃（存储），5%–95% RH 无凝露
- 尺寸/安装开孔：约 85×45 mm 面板开孔（依 LD 机型前面板标准），深度（含缆）≈ 50 mm
- 认证：CE / UL / cUL / RoHS（依批次铭牌）
产品介绍
在几条包装线与小型泵站碰过——LD 2.2kW 微驱通过 LDMUI-01 面板现场设 Accel/Decel 时间、Multi-step 频率、启停逻辑，大修换驱动后参数全默认，靠面板 Menu→Parameter→Copy To Drive 20 秒恢复运转无需笔记本装 DriveWindow Light。它本质上就是 ABB 给 LD 系列做的本地 HMI+参数保险箱，比后期 ACS-CP-C 面板简单但够用（无图形趋势），抗现场油污优于触摸屏。现场实测发现：老线最怕面板液晶对比度电位器老化致字淡看不清——可调 Contrast 电位（小十字螺丝孔）朝+方向微旋恢复，若全无显示先查驱动器 XT 口供 5V 正常（拔下测引脚）。
从库存经理视角， 随 LD/LDZ 系列生命周期末端 EOL（ABB 推 ACS310/355 替代），原厂交期关单。TCO 亮点不是单价是 MTTR 缩减——全厂有 ≥3 台 LD/LDZ 驱动机组共享 1 块 （含缆）做”参数急救包”放维护工具柜，不锁 A 类柜确保轮班电工可取。单独每台驱动配面板不经济且无必要。新项目选用 ACS310/355 用对应新面板(ACS-CP-C 或 ACS-HMI-xx)。
