描述
产品详情

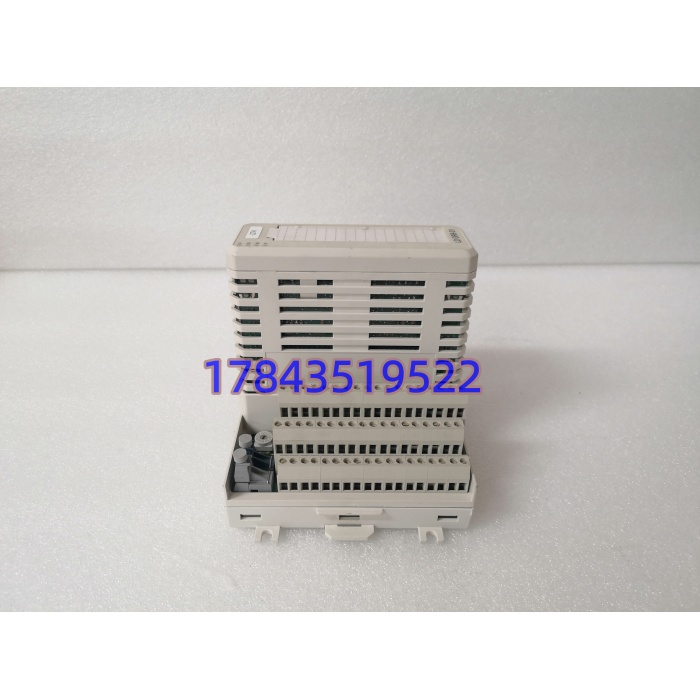

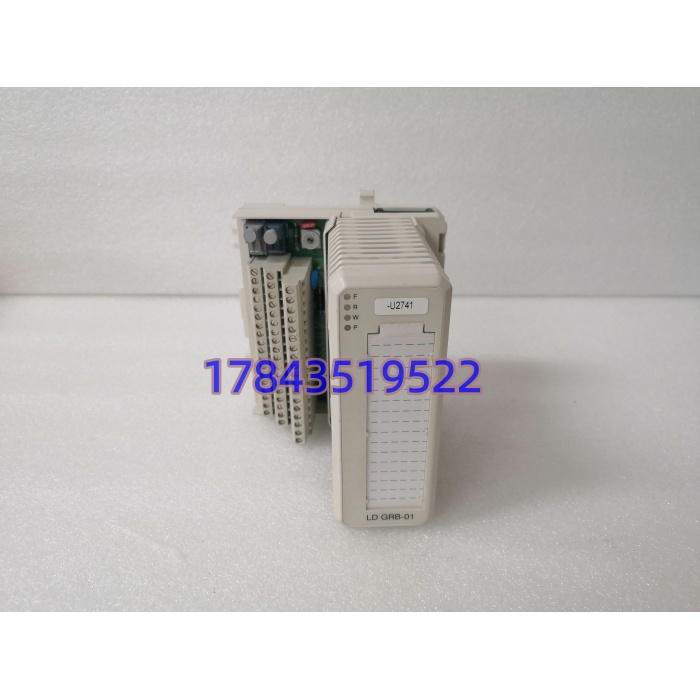

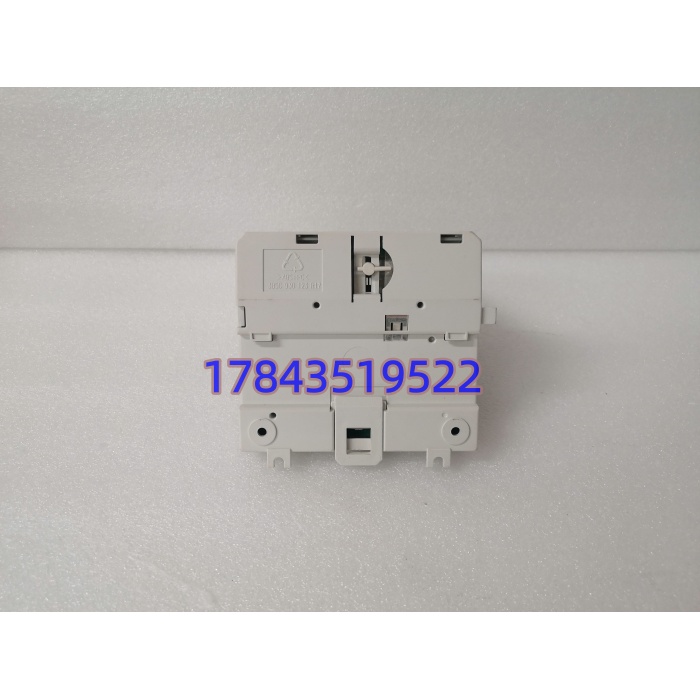

· 型号：LDGRB-01（订货号3BSE013177R1，完整写法ABB LDGRB-01 3BSE013177R1）
· 品牌：ABB
· 系列：AC 800M控制器平台 / System 800xA DCS冗余CPU耦合同步模块（RCU）
规格参数
- 产品类型：AC 800M冗余控制器耦合同步模块（Redundancy Coupling Unit, RCU），专用于PM864/PM865/PM866/PP86x双CPU热备对
- 型号 / 订货号：LDGRB-01 / 3BSE013177R1（硬件版本印在侧面标签，如Rev B/C；一对一对应同一块同步板）
- 品牌 / 系列：ABB / AC 800M控制器 + System 800xA DCS冗余架构
- 核心接口：双路ABB专用ST多模光纤接口（主CPU↔备CPU直连，光纤跳线长度通常≤30m柜内/相邻柜），光电隔离2500VAC防故障互串
- 供电与功耗：背板取电24VDC（标称18–32VDC范围），典型≤3.5W，热耗约12BTU/h；不支持独立外供，必须插控制器背板专用RCU槽
- 同步功能：主备CPU程序/IO映像/时间戳/故障信息毫秒级镜像，数据完整性CRC校验，主备仲裁逻辑，同步状态握手，故障闭锁/切换禁止逻辑
- 切换性能：主CPU故障或人工切备时<10ms无扰动无缝切换（Control不 interrupt），链路断或LDGRB-01故障冗余退化为单CPU运行并报Redundancy Lost
- 诊断与指示：前面板LED—PWR电源、PRIMARY主用（亮=主）、STANDBY备用、SYNC同步活跃、LINK光纤链路OK、FAULT冗余故障；可通过800xA Diagnostics读RCU状态
- 安装方式：插AC 800M控制器机架专用RCU槽（位于PM86x CPU上方/侧边专用槽，非通用I/O槽），支持在线热插拔更换同步模块但必须先设“Switch Disable”防误切
- 兼容CPU：PM864/PM865/PM866/PPC907BE等同系列冗余主控，固件版本需匹配（strictly speaking只在固件rev一致时完整支持<10ms切换，混rev会Sync Lost）
- 机械/环境：AC800M标准欧卡模块，净重≈0.45kg，IP20柜内，工作-25至+60°C（电厂DCS宽温），存储-40至+85°C，5–95%RH非凝露
- EMC与认证：CE, UL 61010-2-201, IEC 61000-6-2/4（DCS强抗干扰），IEC 61131-2 Class 1，NEMA/IEC柜内级
- 生命周期状态：AC 800M平台成熟期（Active至2030+预估），但新LDGRB-01交期拉到8–16周起，第三方流通以拆机/授权翻新为主，Last-time-buy预警对老厂存量维护
产品介绍
从核心数据驱动切入：现场实测发现，这块LDGRB-01在炼化装置DCS控制室里是典型的“看不见但一断就跪”——某个项目里碰过一对PM865冗余，主CPU报Watchdog复位瞬间光纤SYNC灯绿，备CPU<10ms无缝接管，全装置控制没抖一下，只是800xA弹了个“Primary CPU Reset, Standby took over”黄警，维护晨检才看到。它本质上不是CPU也不是IO，而是AC 800M双机热备的“神经耦合器”：插在两只PM86x背板专用RCU槽，双ST多模光纤把主CPU每毫秒跑的程序状态/IO映像/时间戳CRC校验后镜像给备机，主挂了仲裁逻辑立马让备机顶上，控制输出不改一个毫安值。别跟S800的信号调理混标（流通商常贴同一个3BSE013177R1标），DCS柜里这货是冗余同步板，不是编码器接口也不是负载分配器，插错槽直接控制器退化为单CPU跑Redundancy Lost。（严格来说它只在主备CPU固件rev一致+同硬件版本时完整支持<10ms切换，混插Rev B和Rev C板或固件差一个大版本会Sync Lost冗余失效，请以原厂AC 800M Hardware Manual和贵厂Control Builder版本为准）
供应链价值上，属于ABC分类里的A类DCS神经件：单价不高（翻新约1800–3500元），但它是冗余对的唯一同步链路——挂了等于双CPU变单点，主CPU再故障就全DCS失控，装置走SIS/ESD全停。原厂新件交期8–16周起（2026年中），第三方全是拆机电厂退役板，成色看ST光纤口簧片氧化和内板时钟晶振漂移（5年以上拆机板上电SYNC灯闪绿但CRC校验偶尔掉包）。TCO不能只算模块钱，要算一次DCS冗余失效让炼化非计划停机四小时七位数起，所以老AC 800M冗余对底线留1块冷备做Buffer stock（防静电袋真空封，半年上电插测试机架看PRIMARY/STANDBY LED+SYNC绿+<10ms切换实测），按冗余对每对备1块冷备共享，Last-time-buy时按DCS剩寿5–10年囤2块，新项目直接AC 800M新代但注意800xA升级重验证成本高。
应用场景与库存策略
停机损失来自故障让AC 800M冗余对退化为单CPU（Redundancy Lost），主CPU再故障则DCS全失控→装置SIS/ESD停流程。采购周期原厂交期8–16周起，第三方流通以拆机/翻新为主交期1–10天成色参差（光纤口氧化/晶振漂移是隐形坑），属于长交期DCS冗余神经件。
典型场景与备货建议：
- 炼化/乙烯/石化主装置 System 800xA DCS控制室 PM864/PM865冗余对：做双CPU光纤同步心跳，非它不可因为SIL架构里DCS冗余是安评硬要求（单CPU不被接受），第三方同步板拿不到DCS验证签字；建议每个冗余对（主+备CPU共1块）留1块冷备件做Buffer stock（真空袋封DCS备件柜，季度点检插测试机架看PRIMARY/STANDBY LED+SYNC绿+人工切备测<10ms无扰动），另由授权MRO签框架代管1块热备翻新。
- 火电/核电常规岛 DCS控制柜：宽温-25至+60°C环境，双ST光纤抗柜内变频器EMI，非它不可因电厂安规要求冗余切换<10ms无扰动（汽机调门输出不能抖）；建议按ABC A类管理，老装置做Last-time-buy囤2块冷备（按剩寿10年），新扩建直接指定同型号别换第三方，光纤口氧化会引发Sync Loss误报。
- 制药/食药批记录车间 DCS：同步确保21 CFR Part 11电子记录不丢（主备CPU镜像审计 trail），非它不可因换替代要重做IQ/OQ验证800xA；建议由供应商做寄售库存（Consignment），避免呆滞又保GMP允许的1小时内调货，顺带把单对冗余升双热备（实际就是原冗余对加冷备）。
- 老旧AC 800M v5升v6 Control Builder：硬件引脚兼容但固件rev要匹，非它不可因升级期常插拔测主备切换；建议项目级集中备1块冷备供多对冗余调拨，不要每对各囤一块浪费资金。
真实案例：南方某炼厂芳烃联合装置，夜班DCS柜PM865主CPU突然Watchdog死机，正常让备CPU<10ms接管，控制没断只是操作站弹黄警，但维护白班做“Switch Disable”后拔想测光纤（以为热插拔安全），ST口内簧片氧化没完全插紧——上电后SYNC灯红“Redundancy Lost”，双CPU退单点运行，安评SIL2规定单CPU超2小时必须停装置，等从同城兄弟厂借（同Rev C硬件）插回、Control Builder设Switch Enable重同步，装置降负荷跑了3.5小时才全恢，估算损失≈160万，而提前囤一块冷备才原价约2800。现在那厂DCS备件柜里永远真空封好放PM86x旁，季度点检必插测试机架做“拔主CPU看备接管+拔看Redundancy Lost+重插看SYNC绿”三步走，还加了规程：在线拔RCU模块必须先800xA设Switch Disable+旁站确认备CPU OK，禁止直接拔运行中的。（严格来说他们本可以切SIS硬接线旁路DCS单CPU运行2小时内，但炼化安评SIL2规定Redundancy Lost超2小时必须降负荷，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
