产品详情

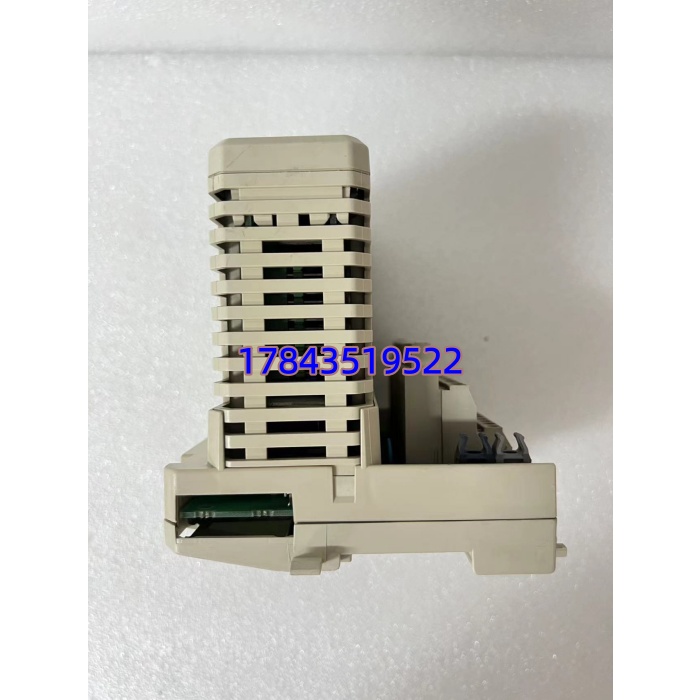

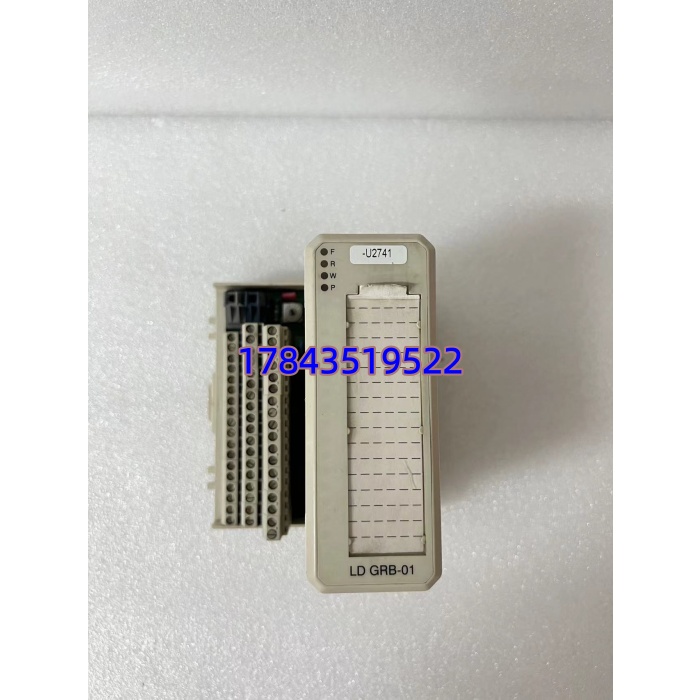

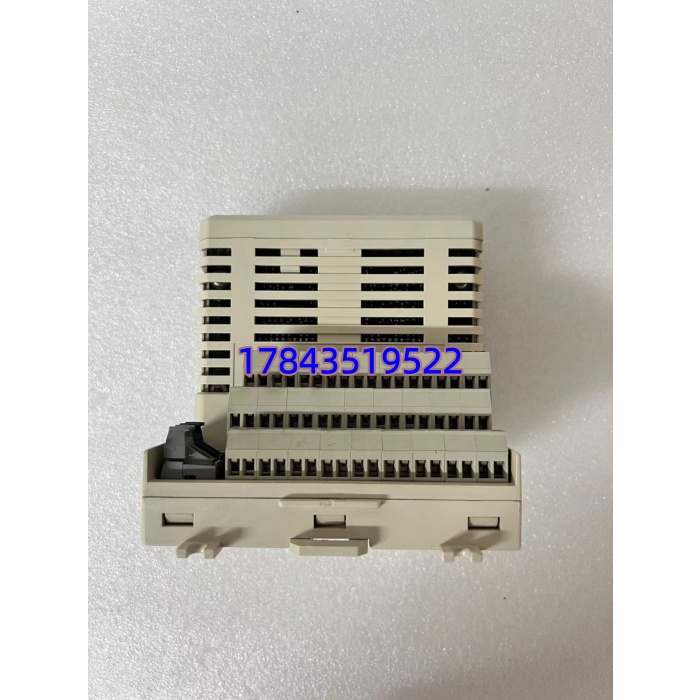

· 型号：LDGRB-01（3BSE013177R1）
· 品牌：ABB
· 系列：UNITROL 5000 / DSR Excitation System — Gate Pulse Amplifier Board
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | ABB LDGRB-01 Gate Pulse Amplifier & Distribution Board |
| 订货号 | 3BSE013177R1（含硬件/CPLD 版本后缀，如 Rev. H/J/K） |
| 适用系统 | ABB UNITROL 5000 系列励磁调节器、DSR Digital Static Exciter |
| 触发脉冲输入 | 来自 AVR/DSR 调节器低压脉冲信号（TTL/CMOS 电平，差分或单端依配线） |
| 触发输出 | 驱动信号至可控硅（SCR）门极-阴极，支持 6 脉波/12 脉波三相全控桥 |
| 隔离方式 | 输入↔输出光电耦合（典型 ≥2500 V AC 测试），脉冲变压器隔离输出级 |
| 辅助电源 | 标称 24 V DC（范围 18–30 V DC，取自励磁柜直流操作电源或调节柜） |
| 逻辑控制 | 板载 CPLD/FPGA（依版本），含脉冲丢失检测与自检逻辑 |
| 状态指示 | 板上 LED 指示电源/脉冲正常/故障（具体含义见 UNITROL 5000 维护手册） |
| 测试接口 | 预留测试针（TP）用于示波探针测量脉冲宽度/幅值，方便现场排查 |
| 防护处理 | Conformal Coating（三防漆）防湿汽/粉尘，适应励磁柜内电磁环境 |
| 安装方式 | 螺钉固定于励磁柜内导轨或安装板，通过多芯扁平电缆/排线与调节器互联 |
| 工作环境 | -25～+70℃ 运行，5～95% RH 非凝露 |
| 认证与标准 | 设计符合 IEC 60255（继电保护及控制设备）、IEC 61000-6-2 EMC（励磁环境） |
| 尺寸/重量 | 约 180×120 mm（依具体 PCB Rev），约 0.25 kg |
| 配套要求 | 需与 UNITROL 5000 AVR（如 REG560/REG650）或 DSR 脉冲分配电缆配套使用 |
产品介绍
励磁柜年检时最怕脉冲板隐性故障——某水电站小修后开机建压，励磁电流忽大忽小，查了半天是 LDGRB-01 上一只脉冲变压器匝间轻微短路导致某相 SCR 导通角不对称。LDGRB-01 就是 UNITROL 5000 和 DSR 数字励磁系统里的”脉冲放大分配中枢”，把 AVR 调节器算出的触发角转换成能可靠开通大功率可控硅的门极驱动脉冲，同时板载 CPLD 做脉冲丢失监测和板状态自检，异常时向调节器回报报警。
采购角度它的不可替代性强：这是 ABB 专有励磁系统配件，市面无 Pin-to-Pin 通用替代。新版 3BSE013177R1 相对早期版本优化了 CPLD 逻辑抗干扰能力和测试点布局，向下兼容老 UNITROL 5000 机架但必须核对 CPLD 固件版本与调节器软件匹配（REG560/REG650 各版要求不同，原厂发货通常预刷兼容版本，若互换旧板注意用 ABB Service Tool 校验）。不支持单独用于 UNITROL 100（模拟/早期数字型）——物理接口定义不同。
替换与升级建议
✅ 直接替换
- LDGRB-01 3BSE013177R1 各硬件 Rev（H/J/K 等）：物理尺寸、连接器、脉冲定义一致，插线兼容，换新后通常直接工作；若调节器报 “Pulse Board Version Mismatch” 用 UNITROL Service Tool 读取 CPLD 版本确认即可，极少数情况需重刷 CPLD 固件（ABB 现场服务持专用编程器可操作）。
⚠️ 软件兼容（需核对固件/版本）
- 极早期 LDGRB（无后缀或不同 3BSE 编号）→ 3BSE013177R1：物理安装兼容但 CPLD 逻辑可能不同，UNITROL 5000 较新 Firmware（v2.x 以上）通常向下兼容，老调节器（v1.x）建议先向 ABB 确认 CPLD 版本对应关系再换，避免脉冲时序偏差。
- DSR 系统专用脉冲板变体：部分 DSR 项目用 LDGRB-01 定制版本（不同 3BSE 号），外观相似但 CPLD 固化参数不同——混用可能导致触发角偏移，必须按励磁柜铭牌上的确切 3BSE 编号订购。
❌ 硬件不兼容
- UNITROL 100 / UNITROL 2000 系列脉冲板：接口定义、脉冲格式、安装方式完全不同，不可替。
- 第三方励磁装置（如 Basler DECS-200、GE EX2100 脉冲板）：完全不通。
目前在 ABB 励磁配件生命周期标注为”Active—Long Term”，但受半导体器件 EOL 影响交期偶有波动。建议重要水电站/火电厂励磁柜按 N+1 留冷备——脉冲板故障直接导致失磁保护动作机组解列，停机损失远大于备件成本。
