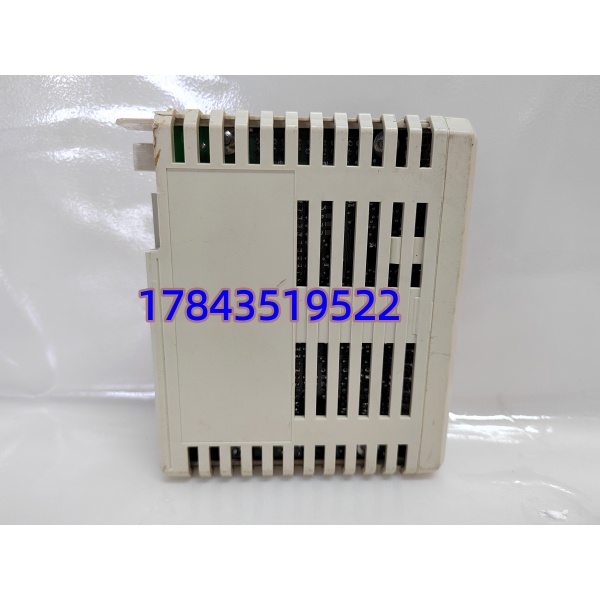

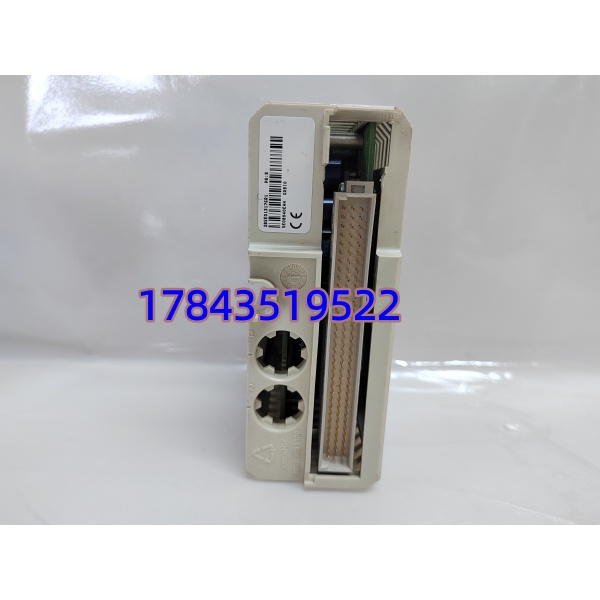

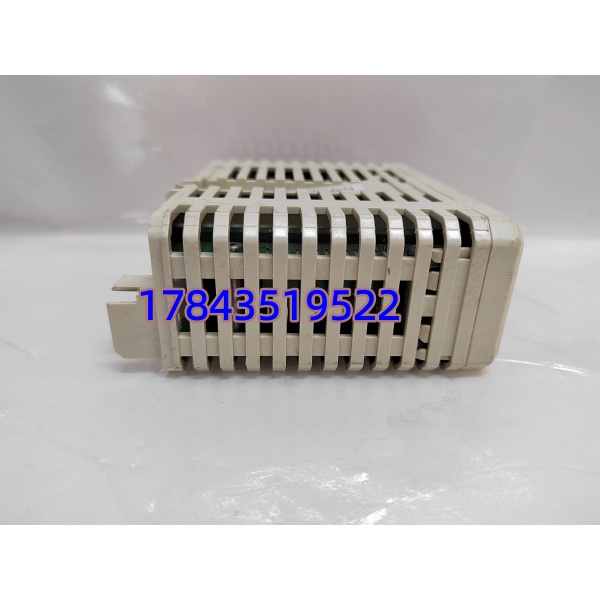

描述
产品详情
· 型号：LDGRB-01
· 品牌：ABB
· 系列：ACS600 传动 / UNITROL 5000 励磁系统 — Link & Gate Driver Reference Board（配合 CDP312）
规格参数
- 完整名称：ABB LDGRB-01 3BSE013177R1 Link & Gate Driver Reference Board for ACS600 / UNITROL 5000
- 适用系统：ABB ACS600 / ACS6000 中高压传动功率柜；UNITROL 5000 励磁系统功率柜（配合 GVC736 / PPC907BE + CDP312）
- 配合模块：CDP312（通讯与控制接口板，LDGRB-01 为其脉冲分配/驱动扩展）、UFC921A101（供隔离 24V DC）、GVC736CE101（脉冲放大最终级）
- 输入信号：触发脉冲序列 / Enable 信号来自 CDP312 或主控光纤口（电气或 ST 光纤依版本）
- 输出形式：隔离门极驱动信号——通常为光纤输出至 GVC736 或直接电驱动小功率门极测试（依柜型）
- 供电电压：DC 24V ±10%（通常由 UFC921A101 门极电源板隔离输出供给）
- 隔离耐压：输入↔输出↔电源 ≥2500V AC (1min)，光纤端口 ≥5kV（若带光纤耦合）
- 状态指示：面板上 PWR（电源 OK）、ACTIVE（脉冲使能）、FAULT（门极故障反馈）LED
- 通讯/链接：通过背板或扁平电缆与 CDP312 握手，部分版本带 RDY 反馈至主控
- 安装方式：功率柜/控制柜机架插槽或螺钉固定（通常紧邻 CDP312 或 GVC 板位置）
- 工作温度：-20 ～ +60℃（工业宽温版）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 表面处理：Conformal Coating（三防漆），耐潮湿及轻度腐蚀性气氛
- 认证：CE、IEC 61000 EMC、RoHS（以实物铭牌为准）
- 尺寸/重量：约 180×120×30 mm，≈0.35 kg
- 配套注意：必须与同代 固件及 GVC736 门极放大板版本匹配；脉冲光纤型号（62.5/125μm ST/FC）需与 GVC 端一致
产品介绍
LDGRB-01 是 ABB 老代 ACS600 传动和 UNITROL 5000 励磁功率柜里的”脉冲分配桥梁”—— 或励磁主控算出触发角，LDGRB-01 负责把数字脉冲经隔离驱动整形再转发给 GVC736CE101 门极放大板（或直接光纤送 IGCT 门极单元），同时把门极故障/desaturation 反馈回主控做保护封锁。它自己不跑控制算法，纯粹是脉冲链路的中间隔离接口。
和 （主通讯+控制接口板）不同，LDGRB-01 无独立处理器，坏了表现通常是：主控报”Gate Driver Comm Loss”、”Pulse Blocked”或励磁建压时 AVR 输出正常但功率柜无门极脉冲——量 的 24V 输入 OK 但无脉冲输出/光纤不闪基本可锁定。有一点要注意： 和 有版本配对要求（早期 Rev A/B/C 混用可能握手失败），换前核对旧板 Rev 字母或 固件 Release Note。
应用场景与行业案例
痛点切入
我在 300MW 机组遇过励磁试投时报”GATE PULSE MISSING Ch.A”——查 输出正常，沿脉冲链追到 某路光纤口无发光（其它三路正常），量板上 24V 供电纹波偏大（UFC921A101 该路电容老化致 22V 纹波 ±800mV），临时并外部线性电源验证后确认 内部光耦驱动级对电源敏感。换板+UFC921A101 同批更换后正常。这类接口板故障隐蔽，先查供电质量再判模块。
典型场景
- 火电厂/水电厂 UNITROL 5000 励磁功率柜 — 接收 AVR 触发令转发 IGCT 门极，非它不可因与原柜 + GVC736 脉冲拓扑绑定
- 冶金 ACS600 主传动功率柜 — 中高压变频器门极脉冲分配，配合 做光纤触发
- 大型同步电动机励磁柜 — 与 PPC907BE 主控配合做脉冲前级整形
- 老 ACS6000 改造项目 — 保留功率半导体只更换控制/接口板时需同代 匹配
- 造纸/矿山大容量传动 — 脉冲链路冗余配置下 单点故障仅影响对应相
真实案例
北方某水电厂大修静态试验，励磁手动模式建压正常但自动模式切 AVR 后报”Pulse Channel A Lost”——光纤肉眼看 → GVC736 橙光闪烁弱。因是同柜 + 成套，拔出 （确认励磁柜控制电断开！该板不支持热插拔），插新件核对跳线/光纤端口标识一致（A/B/C 三相 + 旁通口勿插错），上电 AVR 自检 PASS，光纤亮度恢复正常，自动/手动模式均 OK。老工说：换这板最怕光纤插错位——相序错励磁不平衡，务必标记原插孔。
