产品详情

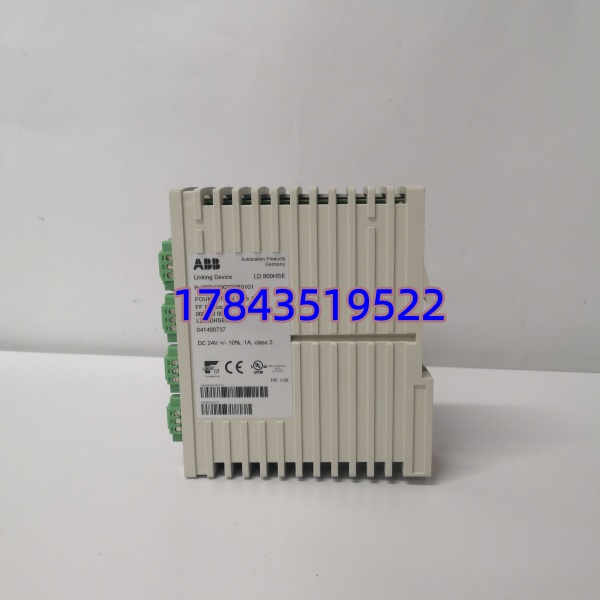

· 型号：LD800HSE（订货号 3BDH000320R0101）
· 品牌：ABB
· 系列：FOUNDATION Fieldbus Linking Device（Industrial IT 800xA / Freelance兼容）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / 订货号 | LD800HSE / 3BDH000320R0101 |
| 设备类型 | FOUNDATION Fieldbus HSE↔H1 Linking Device（网关/Link Master） |

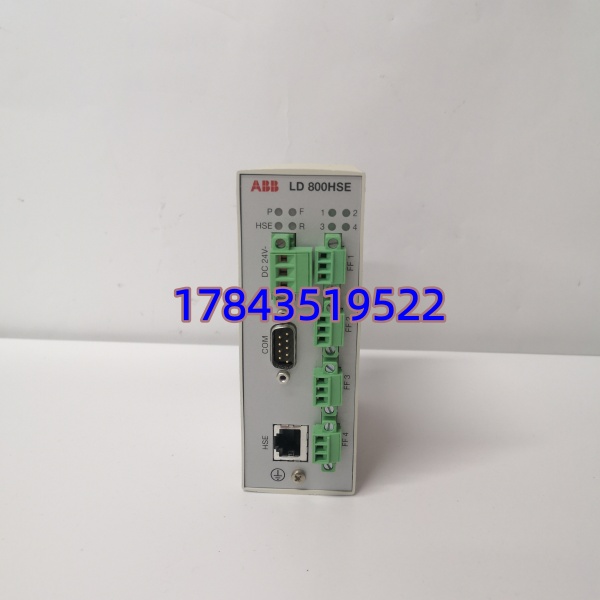

| 上行接口 | 1×RJ45，10BASE-T/100BASE-TX 自适应（FF-HSE，IEC 61158 Type 5/42c Profile） |
| 下行H1接口 | 4×FF-H1，3极可插拔螺钉端子，变压器耦合，电气隔离（Phys Layer Profile Type 114，非本安） |
| H1通信速率 | 31.25 kbit/s（FOUNDATION Fieldbus H1，IEC 61158-2） |
| H1链路功能 | 每口独立Link Master(LAS)，SM Time Publisher，支持Publish/Subscribe |
| 冗余支持 | 双机热备（两台LD800HSE通过RS-232冗余链路互联，同一H1挂双设备） |
| 供电电压 | 24 V DC（允许范围 18~30 V DC，典型 ±20%） |
| 功耗 | 典型 4.8 W（约 200 mA @ 24V DC），不含H1总线供电 |
| 串行接口 | 1×9针 Sub-D 母头 RS-232（115.2 kbit/s，用于冗余互连/本地配置） |

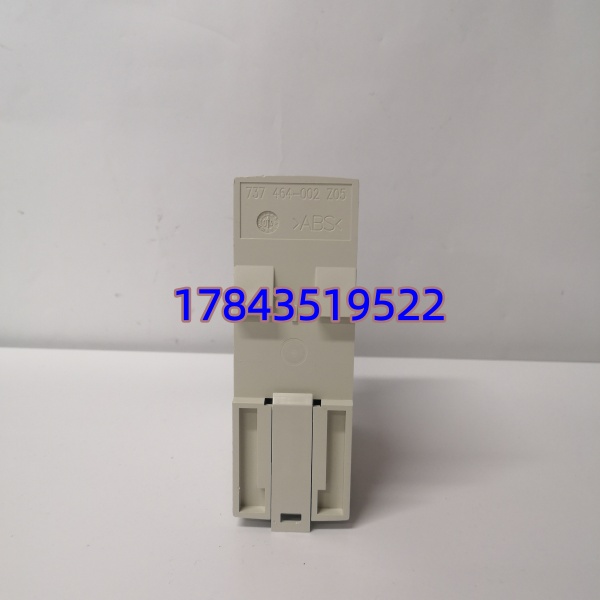

| 安装方式 | 35 mm DIN导轨（EN 50022），防护等级 IP20 |
| 工作环境 | 0 … +55℃（非垂直安装或通风受阻时上限降低），湿度 0~95% 非冷凝 |
| 存储环境 | −20 … +70℃ |
| 尺寸 / 重量 | 47(L)×131(H)×111(W) mm / 约 0.4 kg |
| 认证 | CE(EMC 2004/108/EC, LVD 2006/95/EC)，FCC Part15 Class A，ANSI/ISA-71.04 G3涂层（标准型无ATEX，Ex型另购） |
| 兼容DCS | ABB System 800xA(SV5.1+)、AC800M、Freelance 2015+（通过FF configuration tool配置） |
产品介绍
炼化装置改造时最怕FF现场仪表”挂在总线上却进不了DCS”——这台LD800HSE就是专门解决HSE主干网与H1现场段协议断层问题的独立链接设备。它在每个H1口担任Link Active Scheduler，把现场变送器/阀门定位器的功能块数据经发布/订阅机制(publish/subscribe)透明转发至上位系统，不需要额外编写PLC程序做协议转换。相比早期LD800HSA，本版固件支持更多VCR（虚拟通信关系）会话数和H1间数据重发布，配合800xA的Fieldbus Builder可做在线仪表组态与报警分发。
采购角度它的商业价值很直白：一台管4条H1段（每条理论上挂≤16台仪表，加调理电源可至32台），比分散耦合器省柜内空间与组态工时；支持1:1冗余对组降低单点故障导致的装置停车风险(critical unit建议必配)。注意标准型3BDH000320R0101不对H1网段供电，H1需外接FF-Bus Power Conditioner（如FI820、专用电源调理器），且非本安场所使用——若是Zone 2防爆区请改订LD800HSE-Ex(3BDH000320R0201)，别买错了。
替换与升级建议
✅ 直接替换
- LD800HSA（旧版非HSE早期链接设备）→ 不完全直接替换。LD800HSE可向下兼容FF-H1，但若原系统靠HSA做H1-H1桥接需重新用Fieldbus Builder导入的*.ffd设备描述文件并分配Tag，硬件接线兼容（同24VDC/DIN轨），组态工作量约0.5~1人日。
⚠️ 软件兼容（需改配置）
- -Ex 3BDH000320R0201 → 硬件不同（本安/非本安隔离等级差异），固件界面一致。不能把标准型固件刷入Ex型。若原BOM是R0101（标准型）想换R0201（Ex型）进防爆区，需重新做回路安全计算与FF电源调理匹配，物料成本Ex型贵约30~50%，请以原厂手册为准。
- 早期AC800F项目用CI851 FF接口卡 → 不是机架插卡无法物理替换，属架构变更（取消CI851改外置Linking Device），需重新规划H1拓扑与电缆，改动量大不建议作为紧急备件替代方案。
❌ 硬件不兼容
- S800 I/O通讯模块(CI854/CI867/CI852) → 完全不同的产品形态，不能插入S800底板也无法替代Profibus DP/Modbus TCP接口卡。
- 无真正”引脚对引脚”市面现货替代品——ABB该系列已逐步EOL倾向停产物料，建议按实际需求多备1~2台库存。
