描述
产品详情

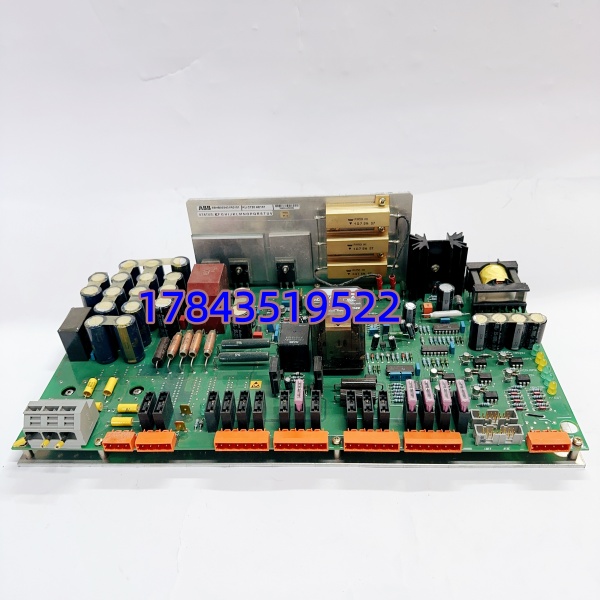

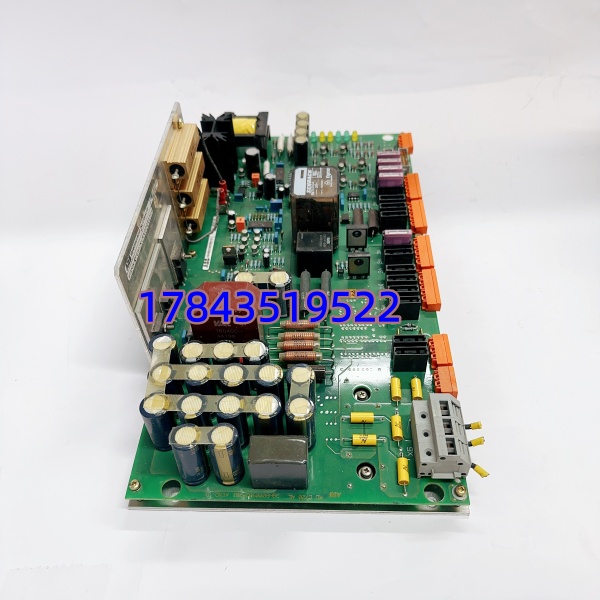

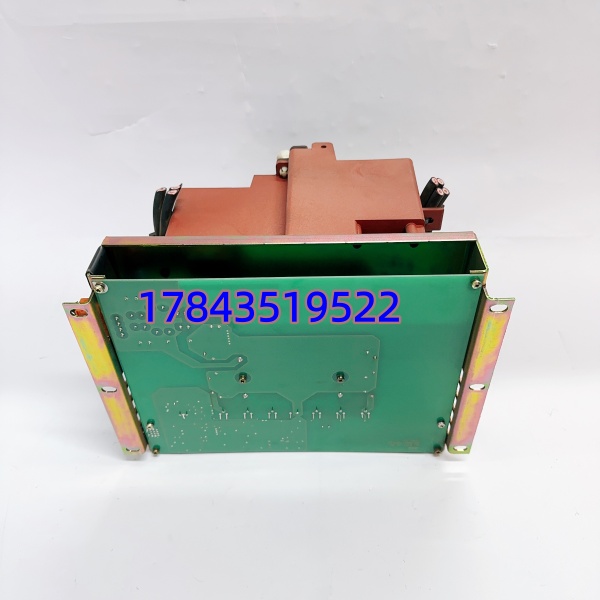

· 型号：KUC720AE01（3BHB003431R0101 / 3BHB000652R0101）
· 品牌：ABB
· 系列：ACS800 大功率传动 / UNITROL 6000 励磁系统（KUC系列）
规格参数
- 产品类型：控制与接口板（Control & Interface Board），含控制单元+接口板组合
- 适用系统：ABB ACS800 中高压变频器 / UNITROL 5000/6000 发电机励磁系统
- 供电电压：24 V DC（范围 18～30 V DC），功耗约 10 W
- 数字量输入（DI）：16 路，24 V DC，每路 ≤7 mA
- 数字量输出（DO）：16 路，24 V DC，每路最大 500 mA
- 模拟量输入（AI）：5～8 路（依配置），0–10 V / 4–20 mA，16 bit 分辨率
- 模拟量输出（AO）：4 路，0–10 V / 4–20 mA
- 通信接口：RS-485（Modbus RTU）、可选 PROFIBUS DP / EtherCAT（依版本）
- 隔离耐压：控制侧与功率侧之间 ≥2500 V AC
- 编码器接口：支持 TTL/HTL 差分，最高 1 MHz（传动版本）
- 工作温度：-25 ℃ ～ +70 ℃
- 存储温度：-40 ℃ ～ +85 ℃
- 防护等级：IP20（柜内安装）
- 安装方式：机架插槽式 / 背板安装
- 尺寸（约）：控制单元 150×120×50 mm；接口板 130×35×130 mm
- 认证：CE、UL（需以具体批次原厂标签为准）
产品介绍
KUC720AE01 是 ABB 大功率传动（ACS800）和 UNITROL 6000 励磁装置里的核心控制+接口板，不是普通 PLC I/O。传动版本跑 DTC（直接转矩控制）算法做电机调速，励磁版本跑 AVR/FCR 做发电机电压与无功调节。板上集成了 DSP 做实时运算，把 16 路 DI/DO、模拟量及编码器信号调理后送往上位系统或励磁功率柜。
坦白讲，这块板最大的工程意义是停产 legacy 备件——现场机组还在跑但原厂已不新造。它的差异点在于控制-功率侧高压隔离设计和工业级 MTBF，不像通用串口卡那样容易在柜内强干扰下挂掉。替换时必须核对 3BHB 后缀版本号，不同批次固件可能有差异。
应用场景与行业案例
痛点切入
电厂励磁系统投运 15 年后 KUC720AE01 莫名报通信故障，整台 300 MW 机组无法建压——励磁控制板挂了等于发电机开不了机，非计划停机一天损失百万级。或者钢厂热连轧 ACS800 主传丢失控制板，产线全线停摆。这种老系统原厂交期动辄数月甚至已停产，现场等不起。
典型场景
- 火力/水力发电厂 — UNITROL 6000 励磁调节柜主控板，负责 AVR 及保护逻辑，非它不可因与励磁功率柜有专用背板总线
- 矿山皮带/提升机 — ACS800 主传动控制板，DTC 算法闭环调速，替代通用 PLC 做不到同等转矩响应
- 冶金热连轧/冷轧 — 大功率整流传动控制接口，需耐受柜内高温强干扰及 ≥2500 V 隔离
- 石化压缩机驱动 — ACS800 传动控制，需与原有励磁/同期装置兼容通信
真实案例
南方某 2×300MW 火电厂，夜班励磁系统突然报”调节柜通信中断”，查下来是 KUC720AE01 接口板上一片光耦老化导致 Modbus 链路断续。原厂答复该物料已列入停产列表，新单订不到。库房刚好有一块测试好的二手拆机件，热替换后系统恢复正常，机组两小时内并网。老师傅感慨——这板子早该多备一块在架子上，别等跳闸了再满世界找。
