描述
产品详情

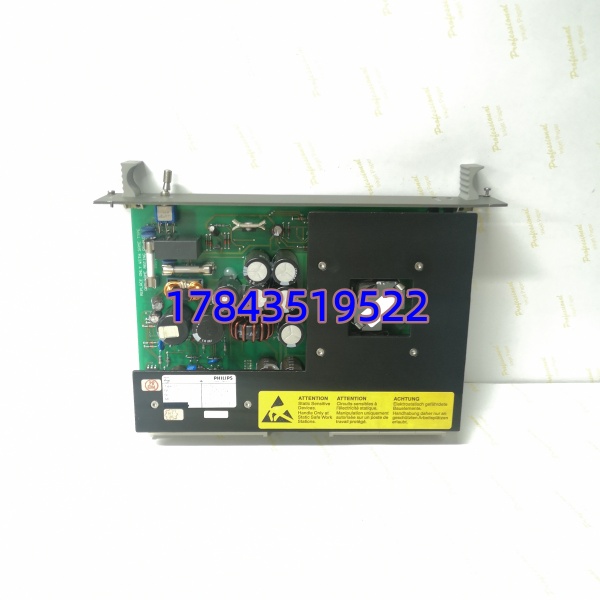

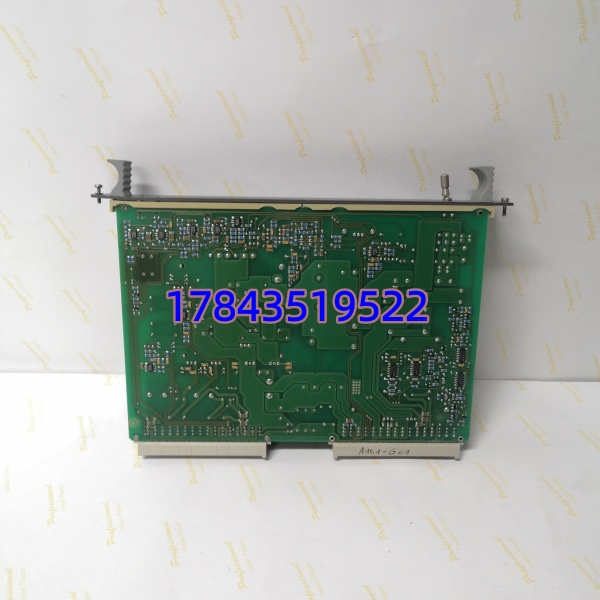

· 型号：KUC321AE
· 品牌：ABB
· 系列：KUC300 Series — Communication / Interface Expansion Board for ABB Drives (ACS600/ACS800) and certain Advant/AC800M applications (HIEE300698R1)
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB型号 | KUC321AE |
| 订货号(Order Code) | HIEE300698R1（部分标签印 KUC321AE HIEE300698R1 或缩写 KUC321AE Rev. A/E） |
| 适用系统 | ABB ACS600 / ACS800 (with appropriate main control board RDCO/RDCU that supports KUC option)、部分 Advant Controller 及 AC800M 扩展机架（依具体应用公告，常见于驱动柜而非通用 PLC 插槽） |
| 安装方式 | 驱动控制柜内主控板旁专用扩展槽（金手指+螺柱固定）或指定 KUC 插槽，与 RCU/RDCU 通过背板总线通信 |
| 通信接口 | 1× RS-485 (端子或 DB9)、1× 光纤链路接口（ABB 62.5/125 µm 多模 ST/SMA，820 nm 典型，用于 DriveWindow 或 Master/Follower 传动互联） |
| 支持协议 | ABB Drive Link (proprietary optical)、Modbus RTU (Slave 或 Master 依固件/Drive parameter)、某些版本支持 Profibus DP via external gateway |
| 指示 LED | PWR / COM / ERR / Link Active（依 Rev） |
| 供电 | 由主机架/驱动控制板背板供给 +5 VDC（典型功耗 ≤ 3 W） |
| 隔离 | 通信端口↔逻辑侧 光耦/变压器隔离（RS-485 ≥ 500 Vrms，光纤完全隔离） |
| 组态/调试软件 | ABB DriveWindow / DriveWindow Light / 800xA Drive Integration Option（联机读参数、录波、Fault Log） |
| 工作温度 | 0 ℃ ～ +55 ℃（柜内安装，驱动级工业级；部分宽温标 -10～+60℃ 依涂层） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 物理尺寸 | 约 150×100×20 mm（PCB 式扩展卡），重量 ≈ 0.1 kg |
| 认证 | CE / IEC 61800-5-1 / UL 508C（作为驱动组件） |
产品介绍
传动维保里最常见场景：老 ACS600 柜面板只能翻 Fault Code 不知啥意思，没通信口连不上 DriveWindow 看触发波形——加装或更换 后笔记本通过光纤直接读完整 Fault Buffer、电机电流录波及参数备份，省大量故障排查时间。它本质就是驱动主控板的外挂通信协处理器，把内部参数映射为 Modbus 寄存器或通过 ABB 私有光纤协议交给 DriveWindow / 上位 DCS。
对电气维护与采购的价值：一是与 KUC321A/B 插槽及背板兼容，驱动柜断电（或按手册允许热插拔——多数需断电）拔旧插新，通常不需改驱动参数（建议记录旧 Parameter List 备份），上电 DriveWindow 连光能识别；二是国内 ABB 驱动备件商常有测过库存或认证拆机件（重点测光纤口收发光功率及 RS-485 环回），原厂新订交期 6–12 周部分区域 Legacy，抢修不建议赌原厂。提醒——确认您现驱动主控板（RDCU/RCU）固件支持 ，极老 初版(1995–98) 若从未有过 KUC 槽可能需升 Firmware 或确认槽位存在。
替换与升级建议
✅ 直接替换
- KUC321A / KUC321B（早期 Rev）→ （HIEE300698R1）可直接插同槽替换，物理兼容。DriveWindow 中 Read Drive Parameters 确认识别，建议备份原参数到 PC 再操作。多数 /ACS800 固件自动识别不需改设。
- 同功能不同批次 （微后缀差异）→ 完全互换，仅生产批次/Conformal Coating 微调。
⚠️ 软件兼容（需确认主机固件）
- 若驱动是极早期 (pre-1999, FW < Rxxx指定版) 且从未配 KUC 卡 → 物理槽可能不存在或固件不识别，需先查控制板是否支持 KUC option（部分老柜需升 EPROM/PROM 或换 RDCU 主板），不建议直接买卡盲装。
- AC800M S800 I/O 通信需求 → 应买 CI854A (Profibus) / CI867 (Modbus TCP) 等，不是 ，二者不可混用。
❌ 硬件不兼容
- S800 I/O 模块（AI810/DI810）、HIMA X-DI3201、GE Mark VIe IS420YDOA → 完全不同的 PLC/DCS/I/O，不可替 KUC 通信卡。
- 非 ABB 驱动系统（Siemens 6RA70/6SE70 通信板、Rockwell PowerFlex 通信卡）→ 背板、光纤定义全不同，严禁混插。
若现驱动柜无 RDCU/RCU 主控板、无 KUC 扩展槽或控制电源异常，仅凭 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：能直接换我柜里 KUC321A/B 吗？用改驱动参数吗？
A：物理上直接插原 KUC 槽（建议先断控制电源）。通常不需改参数——上电后 DriveWindow 连光能识别 。保险做法：换前用 DriveWindow → Save All Parameters to File，换完 Verify Communication → Read Drive 确认联机 OK。
Q2：用这根光纤怎么连笔记本调驱动？还要买转换盒吗？
A： 光纤口通常接 ABB 专用光纤编程电缆（PC 端 USB/RS-232 转光纤接口，如 SDCS-CON-4 或 DriveWindow 光纤 PC Adapter），笔记本装 DriveWindow/DriveWindow Light 直接读。普通网卡不能直连，需 ABB 原厂或兼容光纤接口盒。
Q3：是全新原装吗？有测试报告和 ABB COC 吗？
A：我方可供全新原装渠道货或经 RS-485 环回+光纤收发全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），COC/原厂出货单可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般 6–12 周部分区域 Legacy Notice，建议抢修先确认可发货批次再锁单。
Q5：DriveWindow 说 “No Communication” 或 “KUC not detected” 怎么办？
A：排查顺序：① 确认 PWR LED 亮；② 光纤两头插紧、端面清洁（无尘棒+IPA）；③ PC 适配器驱动装好、COM 口选对；④ Drive Parameter 设置允许 KUC 通信（部分旧柜需设 Group 50/51 参数 Enable External Comms）；⑤ 若仍失败把 KUC 拔下重插确认金手指无氧化。
Q6：支持 Modbus 接 DCS 吗？地址怎么设？
A：支持 Modbus RTU Slave（常通过 RS-485 端子）。节点地址、波特率、奇偶校验在驱动 Parameter Group 50/51 或对应 Communication Menu 设（依 /ACS800 固件版），DCS 侧按 ABB 驱动 Modbus Register Map（常见 Holding Reg 40001 偏移）读/写。建议先 DriveWindow 联机验证再接 DCS。
