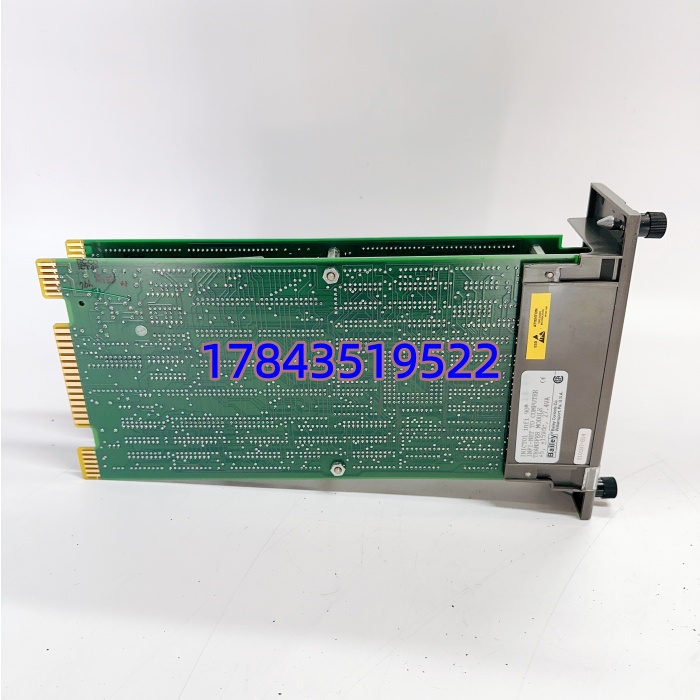

ABB INICT01 | INFI 90 计算机传输模块(CTM)

描述

产品详情

· 型号：INICT01

· 品牌：ABB Bailey（Elsag Bailey → ABB）

· 系列：INFI 90 / Harmony DCS — Computer Transfer Module (CTM)

规格参数

• 产品型号：INICT01（部分批次标 YINICT01 / PINICT01 / RINICT01）
• 适用系统：ABB Bailey INFI 90、Net 90、Harmony 系统（需配 INNISxx 网络接口站）
• 模块类型：Infi-Net to Computer Transfer Module（CTM），串口网关
• 通讯接口：2× 全双工 EIA RS-232-C，通常为 DB-9 Female（DCE 口）
• 网络连接：通过机架 I/O 扩展总线与 INNISxx（NIS）模块相连接入 Infi-Net
• 波特率范围：50 / 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps（DIP 开关设定）
• 内存配置：256 KB ROM（固件）、512 KB RAM（数据缓冲）、80 KB NVRAM（配置保持，需背板持续供电）
• 背板供电：+5 VDC @ 4.2 A（典型 21 W），+15 VDC @ 40 mA，-15 VDC @ 20 mA

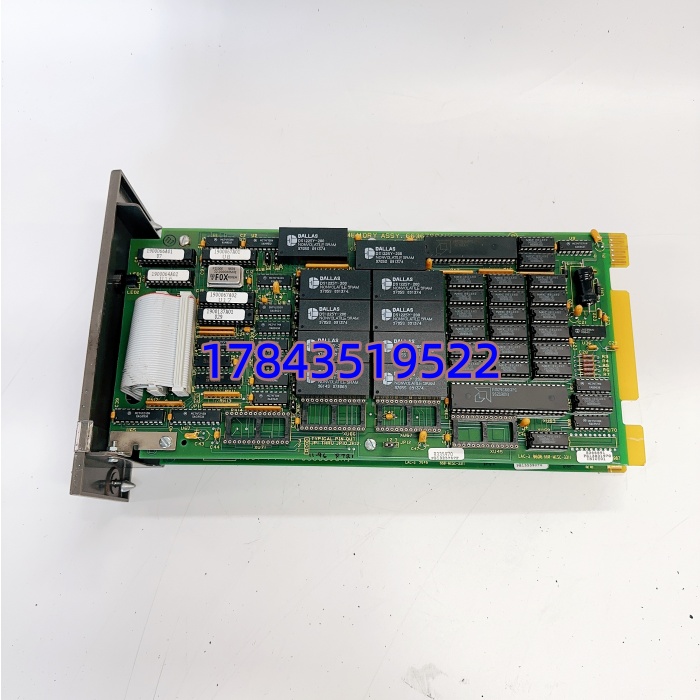

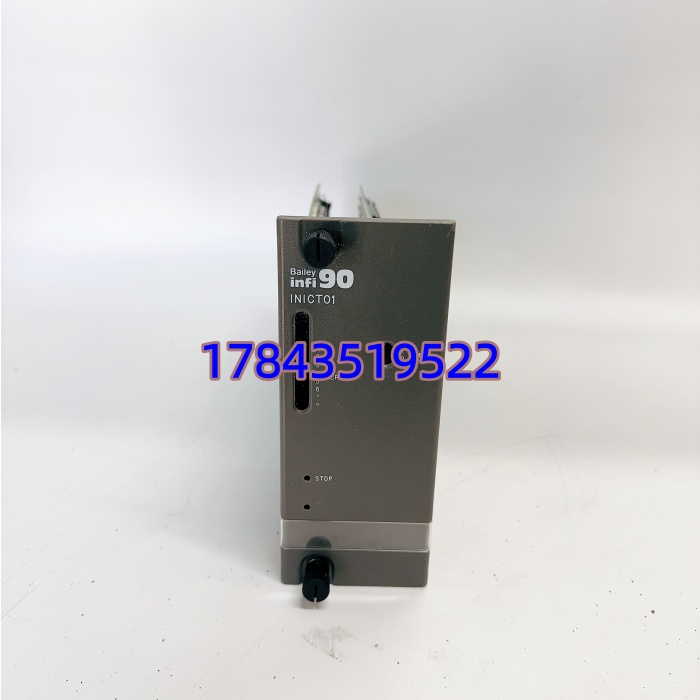

• 面板指示：LED 显示 POWER / ACTIVE / FAULT（具体依版本），部分带复位按钮
• 安装方式：插入 INFI 90 标准模件安装单元（MMU/IEMMU），通常占 1 个槽位（双宽壳体说法见于部分手册，以实际机架为准）
• 工作温度：0～+70 ℃（工业宽温版部分资料标注 -20～+60℃，以实物铭牌为准）
• 尺寸/重量：约 70×37×20 mm，≈120 g
• 状态：原厂已停产(Obsolete)，市场流通以二手/翻新/拆机备件为主

产品介绍

INICT01 是 ABB Bailey INFI 90 DCS 专用的 Infi-Net 到计算机串口传输模块（CTM），插在 INFI 90 机架内配合 INNIS 网络接口站使用，把 Infi-Net 私有协议数据桥接到标准 RS-232-C 串口。它的存在让你可以直接用工程站、历史站或带 USB-串口转换器的笔记本连上 DCS，做 Composer/Cycle 组态下载、实时点表监控和 SOE 采集，省掉昂贵的第三方网关。

和单纯的串口卡不同，INICT01 走的是 Infi-Net 背板总线，有 80 KB NVRAM 缓存配置参数，断电靠背板维持。它不跑控制策略，只做通讯桥接——这一点在现场很关键：CPU 负荷不受影响，串口侧的波特率和协议完全由 DIP 开关和上位软件（如 ABB Engineering Workstation 或第三方 SCADA 走 ABB 驱动）掌控。坦白讲，这就是老系统延寿的命门件，原厂早停了，现在基本靠找成色好的二手件。

应用场景与行业案例

痛点切入（工程师视角）：

在服役 20 年以上的 INFI 90 电厂或化工厂，原工程站主机（386/486 工控机）硬盘挂掉后，你想用现代笔记本连 DCS 下组态或拷历史数据——没有 CTM 模块或 INICT01 坏了，Infi-Net 对你就是黑盒，Composer 根本扫不到网络。更糟的是，模块插回去发现 NVRAM 丢配置（背板断电太久），波特率对不上，连上全是乱码，大夜班你就在那儿翻 DIP 开关。

典型场景：

• 火电厂 INFI 90 机组​ — 连接工程站做控制策略组态下载和修改，非它不可，因为 Infi-Net 不经 CTM 无法被串口工具直接访问
• 石化装置老系统延寿​ — 外接历史数据站采集趋势/报警，用 RS-232 直连或经 RS-232→RS-485/以太网转换上 MES
• 现场调试/故障诊断​ — 临时用笔记本+USB-RS232 狗连 CTM，在线看点值、强制/解强制做回路排查
• OIS（Operator Interface Station）替代​ — 新 SCADA 走 ABB OPC 驱动经 CTM 串口取实时数据，保留原 DCS 不动

真实案例：

某 300MW 机组大修期间，INICT01 面板 FAULT 常亮，工程站连不上 Infi-Net，原维护人员以为是 Composer 软件版本问题，折腾两班没搞定。我拿万用表量机架背板 +5 VDC 只有 4.65 V（机架电源老化带载跌落），低于 复位阈值，模块反复重启导致 NVRAM 配置丢失、波特率复位默认。更换机架电源并重新拨 DIP 设 19200 bps、插回模块，FAULT 熄灭，Composer 秒扫到 NIS 节点。说实话，这种老件坏的大多是供电和 NVRAM 丢参，真正硬件烧毁反倒少见——备件揣在包里比啥都强。
