描述
产品详情

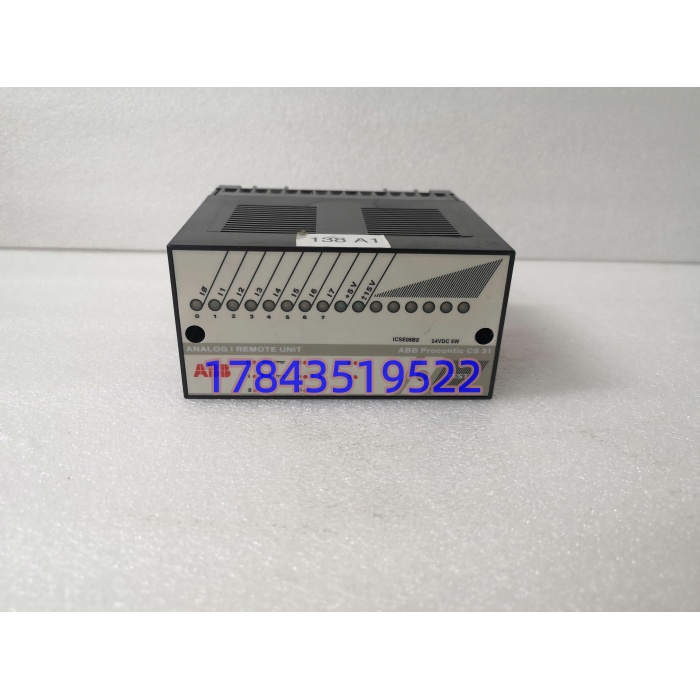

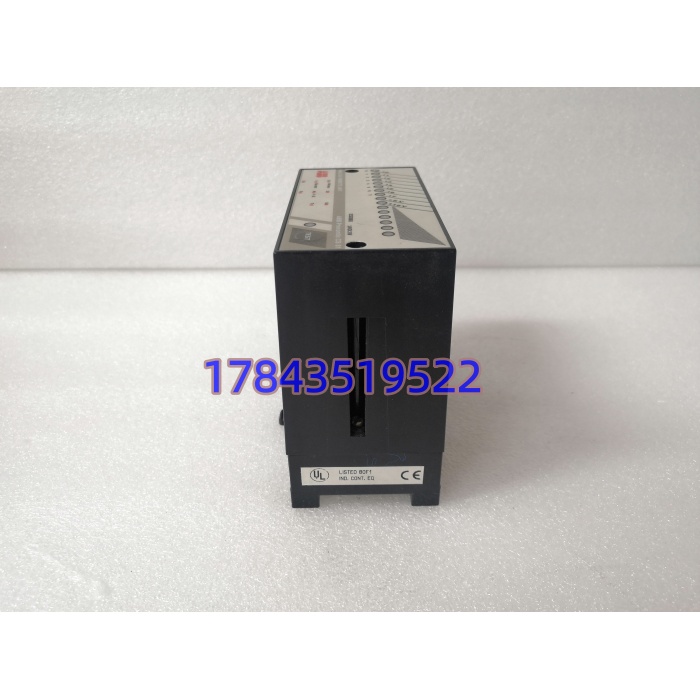

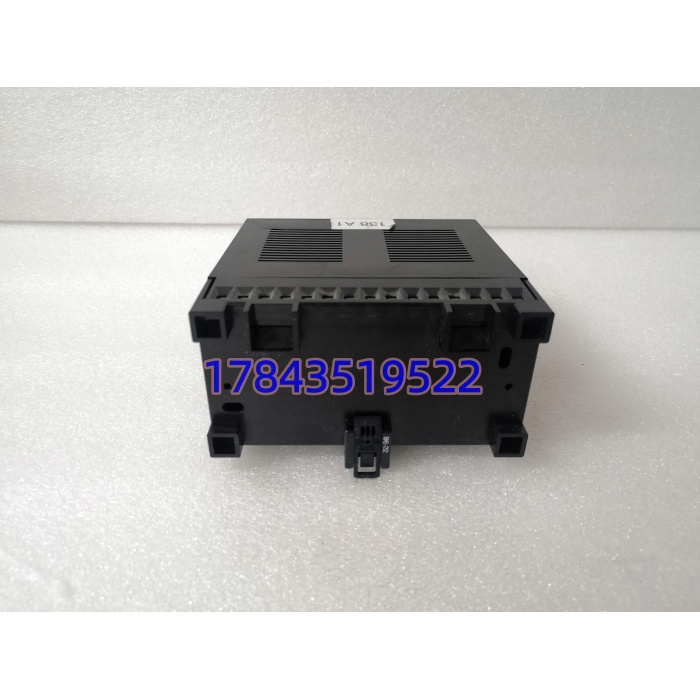

· 型号：ICSE08B5（部件号FPR3346501R0016 / FPR3346501R1012，常见硬件修订B5后缀固定）
· 品牌：ABB（ABB Process Automation / Ability DCS，原Procontic/CS31产品线）
· 系列：Procontic CS31系统 / AC31 PLC系列 / 兼容AC 800M早期远程I/O（S800前代，非S800 DATX系列）
规格参数
- 产品类型：8通道模拟量输入模块（Analog Input Module，Procontic CS31 / AC31系列，也流通作AC 800M早期远程AI）
- 完整型号写法：ICSE08B5，订货号FPR3346501R0016（早期）或FPR3346501R1012（后期带HART兼容标），后缀B5是硬件版本不是固件
- 制造商：ABB Automation Products（原ABB Industrial IT / Procontic，现ABB Ability），瑞士/瑞典/意大利原产（CS31线多在意产）
- 输入通道：8路独立模拟输入，每通道可通过DIP开关或软件配为4–20 mA、0–20 mA、±10 V、±5 V、0–10 V（部分批次支持RTD/TC需外配变送器）
- 分辨率与精度：12位A/D转换（某些资料标“12位以上”），精度±0.1%满量程（FS），线性度±0.05% FS，更新速率典型250 ms（所有通道扫描）
- 供电与功耗：24 VDC系统总线供电或端子供电（18–30 VDC宽压，反接保护），典型功耗8 W，输入电流约15 mA（逻辑侧），传感器回路供电来自模块或外供24 VDC
- 隔离与保护：通道–系统地光电隔离500 V AC（某些标1500 V AC galvanic隔离），通道间不隔离（组内共COM），过压保护±30 VDC连续，浪涌抑制，断线/超量程自诊断
- 通信与总线：CS31专用串口总线（RS-485物理层，主从轮询），远程站通过CS31耦合器ICSC08/CPSAxx连AC31 CPU；本地插AC31机架背板或早期AC 800M远程I/O柜
- 指示灯与诊断：前面板RUN/ERR LED（运行/故障），每通道或组级报警（开路/超量程），通过编程软件PS501/Control Builder M看诊断字
- 安装方式：35 mm DIN导轨安装（远程单元塑料/金属壳），或插AC31机架槽位/早期AC 800M远程I/O底座（非S800 DATX底座，物理不兼容），热插拔仅限AC31某些机架断电插拔更安全
- 工作环境：工作温度-25 °C至+70 °C（某些资料-40至+70宽温），存储-40至+85 °C，湿度5–95%非冷凝，IP20控制柜内（塑料/金属壳远程单元）
- 认证与标准：CE、UL、cULus，IEC 61131-2PLC标准，EMC EN 61000-6-2/6-3，某些批次SIL2/TÜV（请以原厂手册为准）
- 生命周期状态：原厂已停产（EOL，成熟期转Discontinued），新货绝迹，工业备件商流通全新冷备早期密封/拆机测试过/翻新版，属典型Last-time-buy囤货对象，被S800 I/O（AI810等）或AC 800M本地AI取代
产品介绍
从历史生命周期验证切入：ICSE08B5是ABB在1990s–2000s推的Procontic /八通道模拟量输入模块，现在全球存量老线还在跑——化工厂聚合釜、水处理泵站、冶金加热炉，凡是 PLC或早期AC 800M远程I/O没升级的都靠它采4–20 mA变送器。现场实测发现，这货在强电磁噪的整流所旁边稳得像石头：12位A/D+500 V光电隔离，变送器线穿同一根桥架也不串扰，某个项目里碰过，沿海电厂除盐水站机架跑v3.x固件，升S800要改机柜布线+重做PS501组态，HAZOP走不掉，只能Last-time-buy囤ICSE08B5做冷备。严格来说，它只在 v3.x以上支持总线热插拔诊断，老v2.x热拔会丢通信几秒，现场习惯短停远程站电源30秒换模块，请以原厂手册为准。
供应链价值上，原厂EOL后交期=无新货，备件商喊“全新原装”多是早期冷备或拆机翻新，划ABC的A类当关键过程AI：模块挂了=8路压力/温度/流量全断信号，控制器还在跑但PID输出靠最后一次采样值保持，在连续工艺里这叫“盲飞”——锅炉汽包水位变送器断信号三分钟就触发三取二低低跳炉，停机损失按十分钟六位数起。TCO里一块ICSE08B5拆机￥1k–3k，但没冷备时等海外调货6–10周，期间要么硬接线临时并接邻架AI（仪控签变更单+停电远程站）要么降负荷运行。建议在线机架槽位×1.2做Last-time-buy囤，多出的0.2当Buffer存防静电袋放DCS机柜旁备件盒——现场实测发现，塑料壳远程单元在干燥柜放十年电容不爆但端子簧片氧化，到货必须先上电进PS501看8通道Open Wire诊断全绿再入库，别盲插救火时空通道开路。
应用场景与库存策略
痛点很直白：ICSE08B5是Procontic /唯一的8路AI模块（或早期AC 800M远程AI），原厂停产后交期无新货，备件商现货要验成色/FPR编号R0016 vs R1012（R1012带HART标但硬件同）、端子无烧痕/塑料壳无裂；现场ERR灯红闪报“Open Wire”或通信丢步，没有冷备就只能临时并接邻架AI或短接信号模拟4 mA（仪控签临时变更单+双监护），在水处理厂8路浊度/pH断信号=环保SCADA报警直奔中控室，超15分钟要人工取样送检。
典型场景与备货建议：
- 化工/炼油过程控制：聚合釜机架采8路压力/温度/进料流量变送器4–20 mA，非它不可因老线PS501 v3.x固件锁死类型（升S800 AI810要改机柜布线+重下装），某个项目里碰过HAZOP重批走两年。建议每机架按在线槽位×1.2做Last-time-buy囤货，存防静电袋+控制室备件柜1件冷备Buffer，RIUP仅限 v3.x热插拔但现场实测发现远程站热拔通信抖几秒，稳妥短停远程站电源30秒换模块（不影响主CPU）。
- 水处理/市政泵站：除盐水站/污水厂远程I/O柜采pH/浊度/液位/出口压力，现场高湿但塑料壳IP20够（柜内装），非它不可因总线省长距离AI布线抗干扰。建议ABC划A类，安全库存留1冷备+季度上电进PS501测8通道Open Wire全绿+超量程强制置位（万用表测4–20 mA回路通断），由供应商代管VMI做拆机轮换，到货要求附PS501截图证RUN绿+8通道诊断OK。
- 冶金/玻璃：加热炉采热电偶经变送器转4–20 mA进，Zone 2装柜门加锁；采购时确认FPR编号是R0016（早期）还是R1012（后期HART标，硬件兼容但标签不同），要求原厂标白底黑字ABB Procontic 激光蚀刻清晰+塑料壳无UV裂（老批意大利产塑料十年发白），到货存干燥柜15–25 °C别碰静电，端子扭矩0.5 N·m验收写入规范。
真实案例：夜班在北方某污水处理厂提标改造区，SCADA弹“Remote Station 2 Ch 3–5 Open Wire”，赶去电子间看远程I/O柜，上ERR红灯闪——pH/浊度/出水流量计三路开路，端子排螺丝松了半圈（振动大泵房），拧紧后Ch3–5仍报开路：模块内部通道级诊断锁了，软复位不消。库存写“有备件： FPR3346501R0016全新密封”，从备件盒摸一块Last-time-buy囤的冷备（同批四块三在线一Buffer）。短停远程站24 VDC电源30秒（主 CPU不停只远程单元断电），拔旧模块（DIN导轨卡扣下压拔出），拧8路现场线按扭矩0.5 N·m上新模块，上电RUN绿进看8通道Open Wire全绿，pH/浊度/流量计恢复，总干预6分钟没触发环保SCADA超15分钟离线报警。事后把“备件必须FPR R0016或R1012一致+塑料壳无UV裂+端子扭矩0.5 N·m验收”写进采购规范，多囤0.2就是
