描述
产品详情

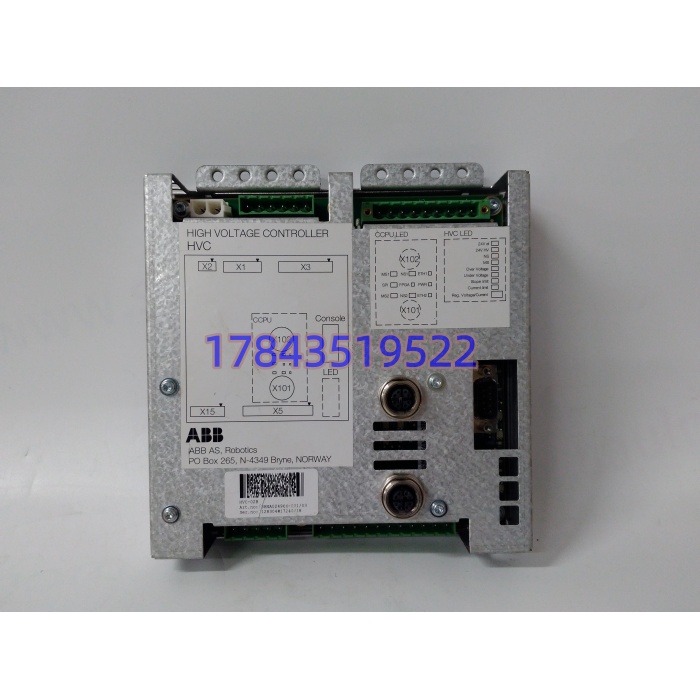

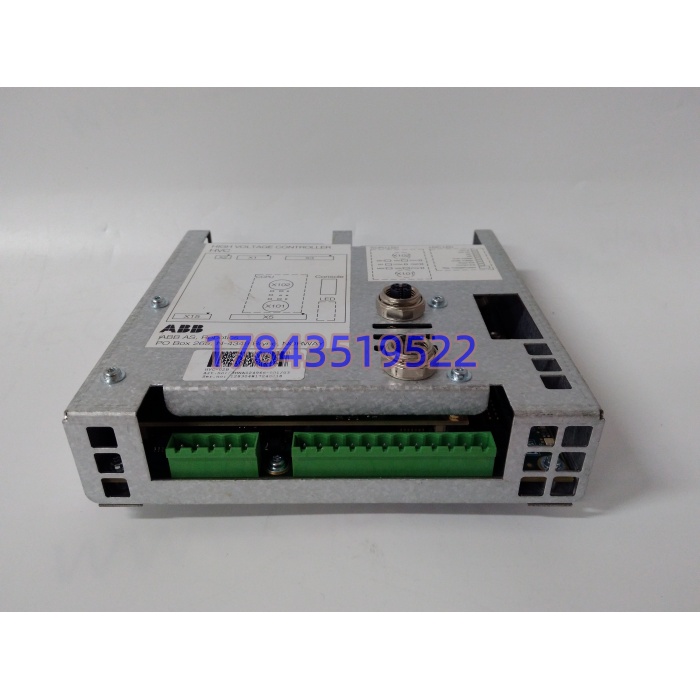

· 型号：HVC-02B（3HNA024966-001/03）
· 品牌：ABB（ABB Robotics）
· 系列：IRC5 Paint 应用高压控制选件
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | 静电喷涂高压控制器（HVC） | 给 Paint 喷枪供高压，非驱动轴电机 |
| 适配系统 | ABB IRC5 Paint 控制柜（带 Paint 应用选项包） | 不进 IRB 普通搬运/弧焊标准柜 |
| 逻辑供电 | 24 VDC（18–32 VDC），典型 6–10 W | 由 IRC5 柜内 24V 电源模块供 |
| 高压输出 | 3000 V ±15% 或 6000 V ±15% 可选 | 依喷枪型号与油漆电阻选 |
| 输出调节 | 频率分辨率 0.01 Hz，电压连续可调 | 喷涂均匀性靠这指标 |
| 保护机制 | 过压、过流、欠压、短路、温度，异常 <10 ms 切高压 | 硬件切断优先于软件 |
| 安全链 | 接 IRC5 安全板（DSQC 系）急停/门禁，安全态先断高压 | 不独立发 SIL 证，归柜成 SIL2/3 |
| 通信 | 内部 CAN 与 IRC5 主站交互，外部 2×RJ45（维护/示教）、RS-232 调试 | 非 Profinet 设备级 |
| 指示 | 前面板 RUN/ERR/HV-ON 多 LED | 无 LCD |

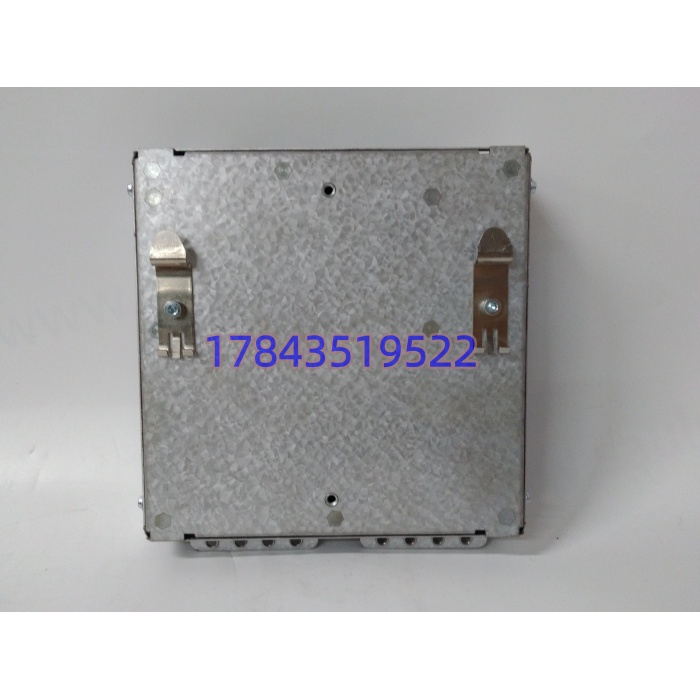

| 安装 | IRC5 柜内导轨/面板螺钉，高压侧带屏蔽走线槽 | 高压线与 24V 控制线分槽 |
| 工作温度 | -10 ℃ ~ +50 ℃（控制柜内） | 存储 -25~+70 ℃ |
| 湿度 | 5%–95% RH 非凝露 | 喷涂间湿度高需注意柜体密封 |
| 防护 | IP20（柜内） | 高压端子有透明防护盖 |
| 认证 | CE / EMC / 部分批次 UL | 以原厂出厂证书为准 |
| 尺寸/重量 | 约 120×150×60 mm / 0.75 kg（渠道值） | 依盖板变体 |
| 同族 | HVC-02B 001/03、002/03、003/03 为不同软件/高压档配置 | 互换需核对 Paint 配置 |
产品介绍
喷涂线最怕的不是机器人撞枪，是高压”阴断”——HVC-02B 给喷枪供 6 kV 静电，油漆雾化靠它，一旦高压侧轻微爬电，表现不是”没电”，而是输出电压掉到 4.8 kV、雾化颗粒变粗、涂着涂着橘皮纹出来，质检员以为是油漆配比，实际是 HVC 里高压逆变 IGBT 老化、电压环增益漂了。这块模块的价值不在”能出高压”（变压器也能），而在它把高压生成、闭环稳压、过流瞬时切断、与 安全链联动绑在同一块板里，机器人急停时它比气阀先断高压 10 ms，避免喷枪残留高压电人。
严格来说，HVC-02B 只在装了 Paint 应用选项包的 柜里才出现，普通搬运 柜里根本没这块板；物料号 3HNA024966-001/03 的 “/03” 是软件配置档，不是”03 版本硬件”，换件时把旧板拆下来看高压档拨码（3kV/6kV）和 Paint 配置镜像一起迁，别凭”HVC-02B 同型”热插拔。从 TCO 看，贸易商报价 9k–20k 浮动，但汽车厂电泳喷涂线若因高压漂移停线调漆，一小时节拍损失够买五块；库存里留它，留的是”喷涂雾化质量备份权”，而且冷备件必须随板带一份同机器人系统的 Paint 配置参数（高压档、最大电流、ramp 时间），否则备一块裸板现场重调高压要试喷好几次才能达标。
应用场景与库存策略
汽车车身喷涂线里 HVC 故障最阴：不是报板坏，是高压值缓变——周一涂出来还行，周五橘皮纹超差，质量部查油漆、查温湿度、查喷枪嘴，没人第一反应怀疑柜里这块 HVC。等 Paint 诊断页看到”HV Actual 5.7 kV / Setpoint 6.0 kV 持续偏差”才定位，已经废了半天车身。
- 汽车·电泳/中涂/面漆 Paint 工位：单工位 1 块 HVC-02B 带 1–2 把喷枪 → A 类，单线按喷涂工位数 15% 备裸板 + 同型号 1 件 Buffer，且备板随带 Paint 配置镜像。
- 工程机械·大件静电喷涂：喷枪少但单枪高压大，HVC 负载重 → 建议每线冷备 1 块，每 2 年上电带假负载测高压闭环。
- 3C·塑胶件自动喷漆：环境洁净但油漆酮类溶剂多，高压端子易爬电 → 备件必须带原厂高压端子防护盖，库存裸板别裸放。
- 排雷：网页把 写成”液压 PID 控制器 220VAC 35Hz””机器视觉 640×480 相机””通用 DIN 导轨 24VDC IO 模块”是同型号跨功能嫁接（见 saulipc/fy-module 对照 plcdcsmro 可识破 ）；采购单必须写”ABB Robotics 3HNA024966-001/03 Paint 高压控制模块”，收货核对高压输出端子（非 24V 螺丝排）+ HV-ON 指示灯 + 3HNA 激光料号，防视觉相机或液压卡冒充。
真实案例：2022 年某商用车驾驶室面漆线， Paint 工位连续三班橘皮纹超差，Paint 诊断里 HV Actual 从 6.0 kV 慢慢掉到 5.6 kV 不报故障。维保班先换喷枪、洗油漆管路、校温湿度，耗 11 小时。ABB 服务远程让读 前面板——ERR 慢闪（高压闭环偏差锁存），拆板发现高压逆变 IGBT 散热硅脂干裂、电压环基准飘。上海调一块 3HNA024966-001/03，把旧板高压档拨码（6kV）和 Paint 配置参数抄录移植，热插拔替换（ 允许同节点换 HVC 但需先置 Paint 轴”维护”），假负载测 6.0 kV 稳输出后恢复喷涂。复盘：原板没死，是缓老化；若按 ABC 法把 HVC 列 A 类且每 2 年带载测高压闭环，这 11 小时废漆废车损失本可免。自此该厂把” 冷备板+Paint 配置镜像同盒”写进机器人备件规程。
