描述
产品详情

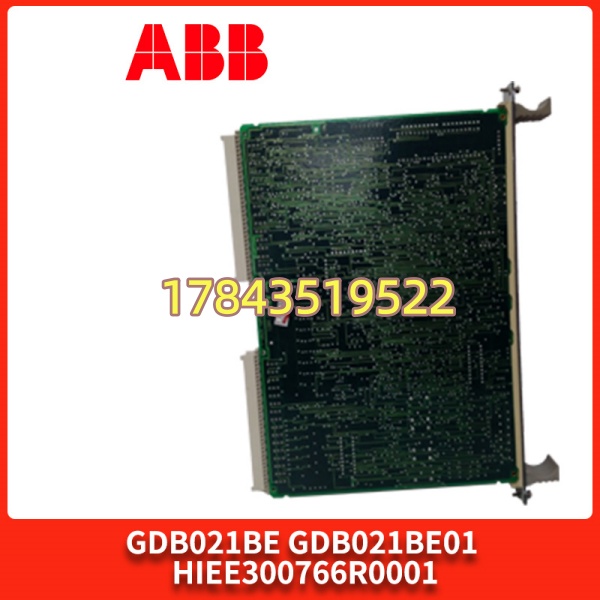

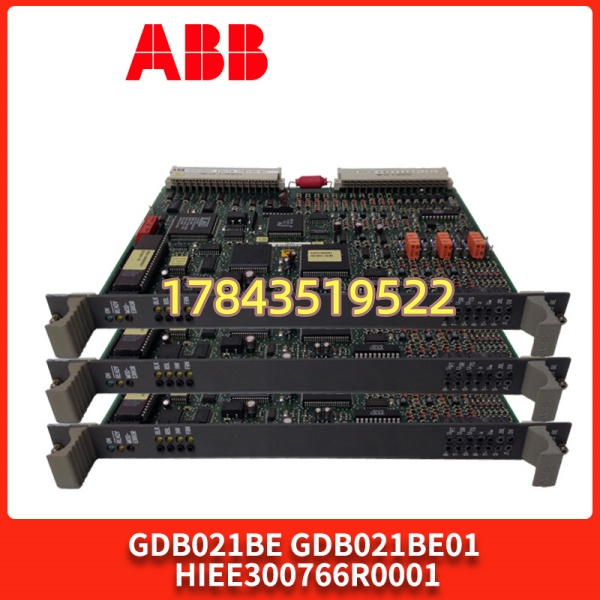

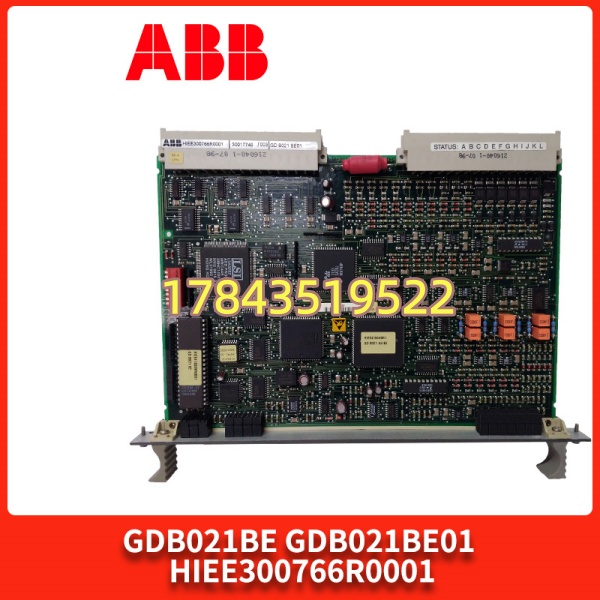

· 型号：HIEE300766R0001（板面标识 GDB021BE01，简写 DB021BE）
· 品牌：ABB（Advant / Process Automation 老产品线）
· 系列：Advant OCS / Procontrol P 系列 I/O 扩展或励磁/驱动系统接口柜配套
规格参数
- 完整物料号：HIEE300766R0001
- 板面标识：GDB021BE01（GDB021BE 系列，渠道常标 DB021BE）
- 产品类别：Advant/Procontrol 系统信号调理/接口板（Signal Conditioning & Interface Card）
- 适用系统：ABB Advant OCS（AC 450 / AC 460 系列 CPU 配套 I/O 柜）、Procontrol P 分布式系统、部分 UNITROL 励磁柜接口架、AC 800M 老式扩展柜（需核对机柜图纸）
- 供电方式：由背板或柜内电源供 ±15V DC 和/或 +24V DC（依具体版本，典型总功耗 <5W）
- 信号处理：模拟量 ±10V / 0–20mA / 4–20mA 调理 或 脉冲量整形（依 DB021BE 具体硬件版本——A/B/C 变体功能有差异，采购必须核对）
- 隔离方式：输入-输出-背板间光耦或变压器隔离，典型耐压 ≥2500V AC（部分版本 5kV）
- 通道数：依版本典型 8～16 路（模拟或脉冲），具体以原柜接线图为准
- 精度：模拟量调理典型 ±0.1% FS（依版本及外接基准）
- 带宽：典型 DC～数 kHz（依信号类型）
- 板面处理：conformal coating（三防漆），适应柜内潮湿环境
- 安装方式：控制柜 Eurocard 导轨插槽，前面板 LED（PWR / ERR / SIG），锁紧螺钉固定
- 诊断指示：上电 PWR 灯常亮，信号超限或故障时 ERR 闪烁（依版本固件）
- 通讯：无独立网络口，通过背板总线或硬接线端子与 I/O 模块交互
- 工作环境：0～+60℃（宽温版可达 -25～+70℃，需核对铭牌），5–95% RH 非凝露
- 认证：CE / IEC 61000 EMC（工业过程控制等级）
- 尺寸/重量：约 233×160×35 mm / ≈0.6–0.8 kg（参考值）
产品介绍
GDB021BE01（HIEE300766R0001）是 ABB Advant OCS / Procontrol P 系统柜内的信号调理接口板，上接系统 I/O 模块背板或端子排，下接现场变送器/脉冲传感器，做电平转换、滤波和电气隔离。这类板子在 90 年代末到 2000 年代初大量用于电厂 DCS 辅网、化工装置及励磁系统接口柜，现在基本靠 MRO 渠道找。
坦白讲，这板子原厂目录早撤了。采购必须核对旧板丝印完整编号（含后缀字母 A/B/C 及 Index 号）和接线图——DB021BE 系列有模拟量调理版和脉冲接口版两种硬件变体，外观极像但跳线定义不同，插错可能烧现场变送器或读不到信号。换板时带静电手环操作，端子排先标记再拆线，我遇过不标记复原时把 AI/AO 极性接反对导致模拟量漂移的低级错误。
应用场景与行业案例
Advant OCS 辅机 DCS 柜年检后上电，某路模拟量温度通道恒显示 -32768（溢出），查端子 4–20mA 正常、隔离器输出正常，拔下 GDB021BE01 量背板供电 OK 但无信号通过——板上调理运放挂了。原厂无新件，MRO 渠道调同版本拆机件插回恢复。
典型场景：
- 火电厂 Advant OCS 辅机 DCS（输煤/除灰/化水）：AI 温度/压力调理接口，要求隔离防地环流干扰，非它不可因版本绑定柜内接线。
- 化工厂老 Procontrol P 装置：现场 4–20mA 经 DB021BE 隔离调理送 AC 450 模拟量输入模块。
- UNITROL 励磁系统接口柜（老型）：部分励磁柜用同类 GDB 系列板做 PT/CT 二次信号前置调理。
- 造纸/冶金老线 Advant 系统维护备件：整体升级未批下来，只换坏板维持运行。
真实案例：
华南某 300MW 电厂化水车间 Advant OCS，夜班值班员发现三台阳床 Na⁺ 表数值全部归零（三路 AI 在同一块 DB021BE 调理板上）。端子侧实测变送器输出 4–20mA 正常，怀疑板子。库房从协作 MRO 商调一块同 HIEE300766R0001 后缀一致拆机测试件，次日到。断电标记端子、拔旧板（注意静电）、插新板锁紧、复原接线——上电 PWR 绿、信号回显正常，趋势跟踪 OK。热工班长说：”这老 Advant 再跑五年等新 DCS 立项。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
不建议热插拔。虽背板设计有过流保护，但带电拔插模拟量调理板可能因感应电荷或瞬间短路影响相邻通道，且 4–20mA 回路带电拔插易产生电弧。正确做法：断柜内 24V/±15V 控制电源（或至少将该板关联回路置于手动/旁路）再拔插，恢复后重新校准零点。
Q2：DB021BE、GDB021BE01、HIEE300766R0001 是同一块吗？能混用吗？
HIEE300766R0001 是 ABB 物料编码，GDB021BE01 是板面型号， 是系列简称。。 系列有模拟量和脉冲变体，混插会导致信号类型不匹配——务必拍旧板正反面丝印核对再下单。
Q3：换板后需要重新标定或下参数吗？
模拟量调理板的增益/偏置通常固化在板上电阻网络或跳线，不涉及下装参数（存于 AC 450 / Advant 系统 I/O 模块配置）。换板后建议在系统中做一路信号强制/比对（如输入标准 4mA/20mA 看读数），确认量程无偏移。若原系统对该通道做过软件偏置补偿，数值不受影响。
Q4：市面有全新原厂件吗？怎么鉴别拆机件好坏？
基本无全新密封件。鉴别要点：PCB 三防漆均匀无发黄脱落、电解电容无鼓包漏液、背板连接器金手指无氧化发黑烧灼痕、丝印版本清晰。要求供应商提供上电 PWR 灯常亮照片及与系统 I/O 模块通讯握手测试记录（若有条件）。到货先装机短时测试再正式投运。
Q5：跟 AC 800M（如 PM864A + S800 I/O）能通用吗？
不能。这是 Advant/Procontrol 老系统专用调理板，物理尺寸、背板定义、信号接口均与 AC 800M S800 I/O 不兼容。AC 800M 系统模拟量隔离在 S800 AI/AO 模块本身完成，不需要此外部调理板。
Q6：端子接线有什么注意？
拆线前拍照或用标签标记每根线（尤其 AI 四线制变送器的电源与信号分开）。 某些版本通道公共端（COM）需外接 24V DC 或隔离电源，接错会导致全通道无信号或烧毁板上电源变换 IC——对照原柜原理图再接线。
