描述
产品详情

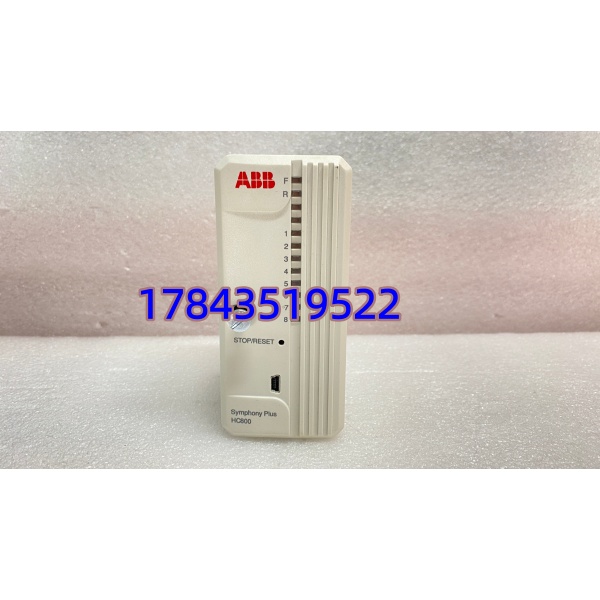

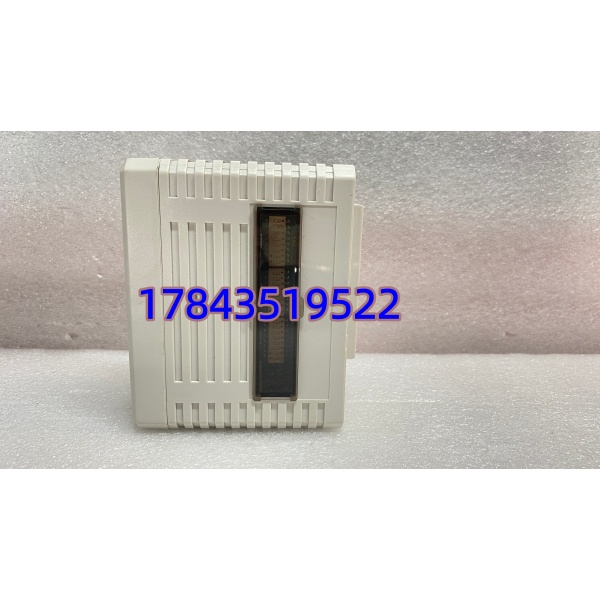

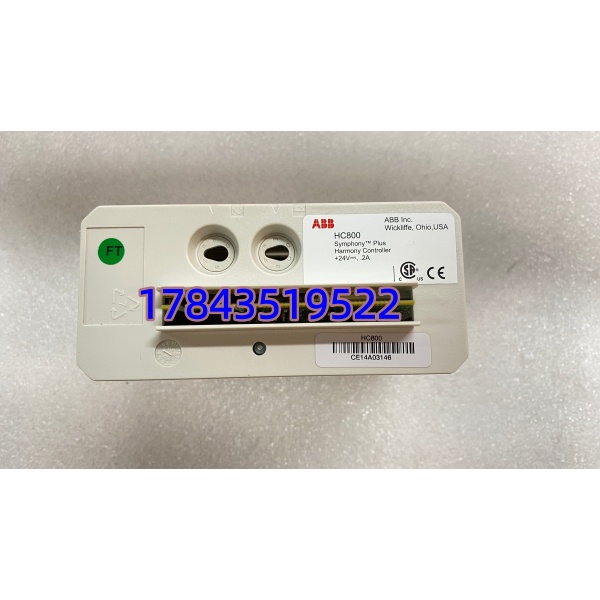

· 型号：HC800
· 品牌：ABB
· 系列：Symphony Plus (HPC800) / System 800xA (AC 800M)
规格参数
- 处理器：Freescale ColdFire 32-bit @ 256 MHz（部分新版1GHz双核，需核对铭牌）
- 用户RAM：最高64 MB DRAM
- NVRAM（掉电保持）：最高8 MB（电池后备）
- ROM / Flash：4 MB ROM + 可扩展Flash（依固件版本）
- 最大I/O容量：支持＞5000点闭环控制，250ms内刷新
- 功能块容量：最高30,000个IEC 61131-3功能块
- 任务调度：最多8个分段任务，最小周期1 ms
- 通讯接口：Plant Network(PN800)、双以太网口（Modbus TCP/OPC UA视固件）、冗余Peer-to-Peer总线(CW800)
- 供电方式：24 VDC（由HPC800底架或系统背板总线供给，非独立外接）
- 功耗：典型5～10 W
- 工作温度：0℃～+60℃（存储 -40℃～+85℃）
- 安装方式：DIN导轨 / HPC800专用底架插入式
- 冗余支持：支持双CPU热备（需配对HC800+冗余底板），切换时间＜100ms
- 编程软件：ABB Control Builder M / S+ Engineering（IEC 61131-3LD/FBD/ST/SFC）
- 认证：CE、UL、IEC 61010-1，符合IEC 61508（SIL等级依系统配置）
产品介绍
HC800是ABB Symphony Plus（HPC800控制器）及System 800xA（AC 800M平台）的核心控制处理模块，插在控制器底架上作为主CPU运行。它负责执行PID回路、顺控逻辑、批量处理及I/O数据交换，通过PN800厂级网络或以太网与操作员站通讯，向下挂接SD系列/Harmony Rack/S800 I/O。
坦白讲，这货在老Symphony/INFI-90升级项目中很常见——保留现场接线和I/O，只换控制站就能把系统升到Symphony Plus，保护原有投资。和小型PLC不同，HC800专为连续过程设计，冗余架构和抗干扰能力更适合电厂、化工厂那种不允许停机的场景。
应用场景与行业案例
我在现场最怕的就是老Symphony系统HC800突然挂掉——主控柜RUN灯灭、所有AO归零位，锅炉MFT或配料全线跳车，损失按分钟算。这种模块就是为防这种事存在的备件。
典型场景：
- 火力发电厂——HPC800主控单元做锅炉燃烧控制(BMS)和汽机辅机控制，双HC800热备保证非计划停机风险最低
- 大型污水处理厂——集中处理泵组/加药/曝气逻辑，通过PN800连接多台远程I/O站，省大量桥架和电缆
- 炼油/化工装置——连续PID调节+顺控联锁，兼容老Harmony I/O，改造不必动现场线
- 制浆造纸——多段工艺协调控制，30K功能块容量扛得住复杂配比算法
真实案例：
南方某2×300MW自备电厂，夜班#1炉Symphony Plus系统报”CPU FAIL”，RUN灯灭。查下来板载NVRAM校验错误，重启无效，明显硬件挂了。幸好MRO库房有一块同版本全新（带原厂标签和防静电包装），断电拔出旧卡、插入新卡、从Compact Flash或工程师站下装程序（NVRAM需从备份恢复），15分钟重新投运。老师傅事后说：”这模块十年不坏，坏一次就够喝一壶的，备件必须放柜子里。”
