描述
产品详情
· 型号：3BHE039203R0101（GVC736CE101，常见关联编码 5SXE12-0184 / 5SXE 12 0184）
· 品牌：ABB（ABB Switzerland, Drives / Semiconductors 部门）
· 系列：AC 800PEC 及 ACS 6000 中压传动——IGCT 门极驱动单元（Gate Unit / Valve Base Driver, VBE 接口板）
规格参数
- 目录号：3BHE039203R0101 — GVC736CE101 Gate Driver / Interface Board for IGCT (4.5kV class)
- 关联物料：常以 5SXE12-0184（5SXE 12 0184）出现在备件清单/BOM 中，部分柜型标为 IGCT Gate Unit Assembly 的一部分
- 适用功率器件：ABB 4.5kV IGCT 系列，典型 5SHY4045L0004（非逆导需配反并联二极管），驱动参数依 IGCT datasheet 匹配
- 触发输入：光纤接收来自 PPC907BE 或 INU 控制光纤的开通/关断命令（典型 660nm 或 850nm 光纤，HFBR 系列接头依柜型）
- 门极输出：开通脉冲 +8V～+15V（依调校），关断保持 -15V～-20V；峰值门极电流依 IGCT 需达数十安（μs 级）
- 状态反馈：通过光纤或板上 TTL 信号回传门极状态、desaturation 检测（Vce/Vak 过压）、欠压锁定(UVLO)、温度预警给主控
- 供电要求：由功率单元 DC/DC 隔离电源供 ±15V / +5V（典型），具体电压及功耗需核对对应 ACS 6000 INU 柜电气图
- 安装形式：插入功率单元驱动卡槽或螺柱固定，门极端子压接/螺丝连 IGCT 门极引线，光纤对准主控侧收发器
- 保护功能：门极欠压锁定(UVLO)、di/dt 限制（外部 snubber 配合）、desat 检测触发快速封锁(FO)、温度监测(NTC/热偶)
- 调试接口：板上测试点(TP)测门极电压波形、状态 LED（部分版本有 PWR/ERR/ACTIVE 指示），可用示波探头查开通/关断沿
- 工作环境：0～+55℃（功率单元柜内受风冷/水冷影响），5～95% RH 非凝露，污染等级 2
- 配套件：需与指定 IGCT（5SHY4045L0004 等）、吸收电容、均压电阻、门极隔离电源同柜配套校验
- 认证/标准：IEC 60747（功率半导体配套）、IEC 61000-4EMC（依 ACS 6000 整机认证），RoHS 依批次需核对
产品介绍

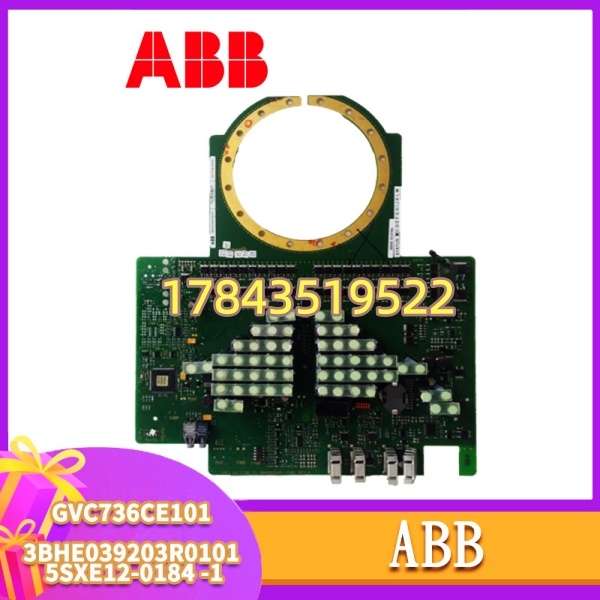

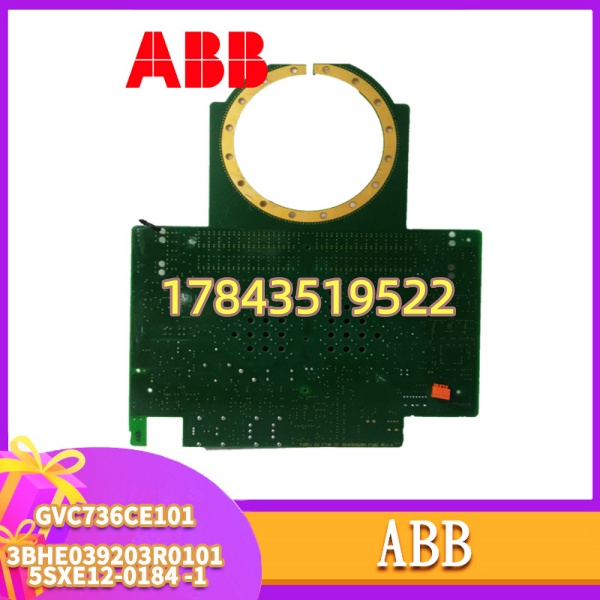

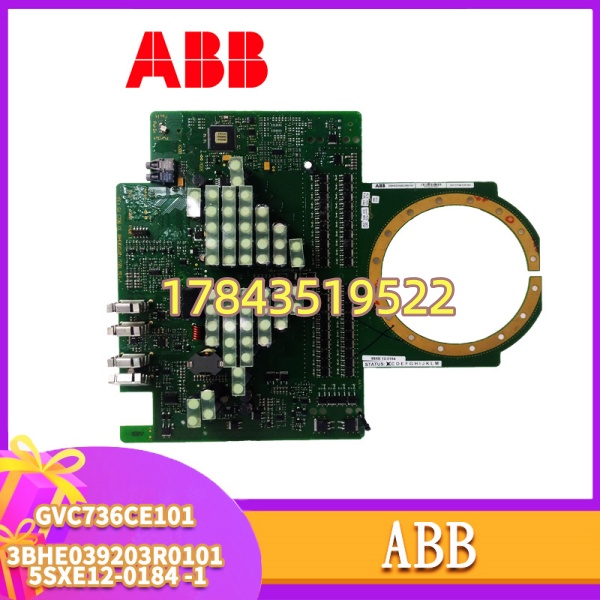

GVC736CE101（3BHE039203R0101 / 5SXE12-0184）是 ABB ACS 6000 中压传动逆变器柜中 IGCT 的门极驱动/控制接口板。它一端通过光纤收 PPC907BE 下发的正弦波 PWM 开关令，另一端经门极端子向 5SHY4045L0004 IGCT 注入精确开通/关断脉冲，同时持续监测 IGCT 退饱和(desat)、门极欠压、温度，异常时毫秒级封锁脉冲并向主控报 Fault。没有这块板 IGCT 就是死的——它是 CPU 与功率开关之间的”翻译+保镖”。
坦白讲这板子采购 99% 是因为传动柜报”Gate Driver Fault / IGCT Desat / Gate UVLO”且排查后确认驱动板本身损坏（而非 IGCT 或吸收电容引起）。换板时注意：同型号 GVC736CE101 有多个 PCB 版本（Rev. 字母后缀）和 firmware 微调，尽量选与原物一致 Rev.，装完必查门极光纤极性及 LED 状态再送控制电。另外——驱动板损坏往往是 IGCT 炸管或吸收电容失效的继发结果，只换驱动不查辅助回路可能再炸。
应用场景与行业案例
我在现场最头疼的一次：钢厂粗轧 ACS 6000 INU 报”Gate Unit A Phase Failure”，复位不了。互换 B/C 相驱动板故障跟随板（非 IGCT），确认 GVC736CE101 板内 DC/DC 隔离电源无输出——板上一个小贴片电感烧黑。这种时候你先确认其余相 IGCT 和吸收电容无异常，换驱动板、复核光纤、测门极波形，才能送电。
- 钢铁冶金 ACS 6000 INU 柜 — 主传动逆变器 IGCT 门极驱动，原柜设计 GVC736CE101＋5SHY4045L0004，驱动板故障原位替换恢复。
- 矿山提升机/大型风机 中压 MV Drive — 重载启停 IGCT 受 di/dt 冲击，驱动板老化或光纤头污染致偶发丢脉冲，定期清洁光纤＋备件更换。
- 水泥回转窑主传 / 巷磨机 MV Drive — 高温多尘环境驱动板电解受烘烤参数漂移，预防性更换保连续生产。
- 水电励磁/试验台 PEC 平台 — 部分非标 PEC 柜沿用同类 IGCT Gate Unit，需核对 5SXE12-0184 版本兼容性。
真实案例：
华北某热连轧精轧主传，白班定修后上控制电 INU 报”Gate Driver Ch.A Error – No Heartbeat”。光纤互换测试（A↔B 相）故障随板走，确认 （3BHE039203R0101 Rev.C）板内故障。先测 A 相 IGCT 反并联二极管正向压降正常（排除 IGCT 短路连带损坏驱动）、吸收电容容值 OK。库房有测过好的拆机件（同 Rev.C，5SXE12-0184 标记），断电拔旧板、清光纤接头（异丙醇）、插新板、确认板面 PWR 绿亮 ERR 灭、主控复位通过、轻载试车 OK。全程避开动 IGCT 压装。电气工长说”幸亏没盲目先换 IGCT——那玩意拆装一折腾半天”。
常见问题解答 (FAQ)
绝对不行。属高压功率单元内板件，必须先断直流母线、确认残压放尽、断控制电并按 LOTO 开柜。带电拔插可能电击或经光纤窜入损坏 PPC907BE 侧收发器。
Q2：3BHE039203R0101 和 5SXE12-0184 是一回事吗？能随便混用吗？
5SXE12-0184 通常是 ABB 内部物料/BOM 引用号，对应实体多为 （3BHE039203R0101）。但 有 PCB 版本 Rev.区别（A/B/C 等）及适配不同 IGCT 批次的门极参数微调。同柜内各相驱动板应尽量同 Rev./同批次，混用不同 Rev. 可能引发门极特性不一致、波形参差。
Q3：换驱动板后一定要测门极波形吗？没示波器怎么办？
理想情况上电前用万用表查驱动板供电测试点电压正常（+15V/-15V 等），初次投运建议用示波器探头（×10）查门极-阴极间开通/关断波形（典型开通数微秒、关断负偏保持）。若无示波器，至少确认：①光纤 TX/RX 指示灯按手册预期亮/闪；②主控无新 Gate Fault；③轻载试运行监测 IGCT 壳温不异常升高。有条件借服务工程师便携录波。
Q4：驱动板损坏要先查哪些关联件再装新板？
三点必查：①对应 IGCT 是否短路/开路（二极管档测反并联二极管）；②吸收电容容值（衰减 >15% 换新）；③门极光纤头清洁无划痕、发射端 LED 正常。忽略这些直接换新驱动板，残存过压/短路可能再次打坏新板。
Q5：怎么鉴别拆机件好坏？有什么坑？
关键点：①目视无烧痕、电感/电解无鼓包漏液；②上测试台（或装机前）测隔离电源 ±15V/+5V 输出正常；③让卖家提供装机后主控无 Gate Fault 的测试视频或写明”门极驱动功能测试合格”。驱动板内含定制 ASIC/光耦，普通万用表测不出动态特性，无测试条件的拆机件慎买。
