产品详情

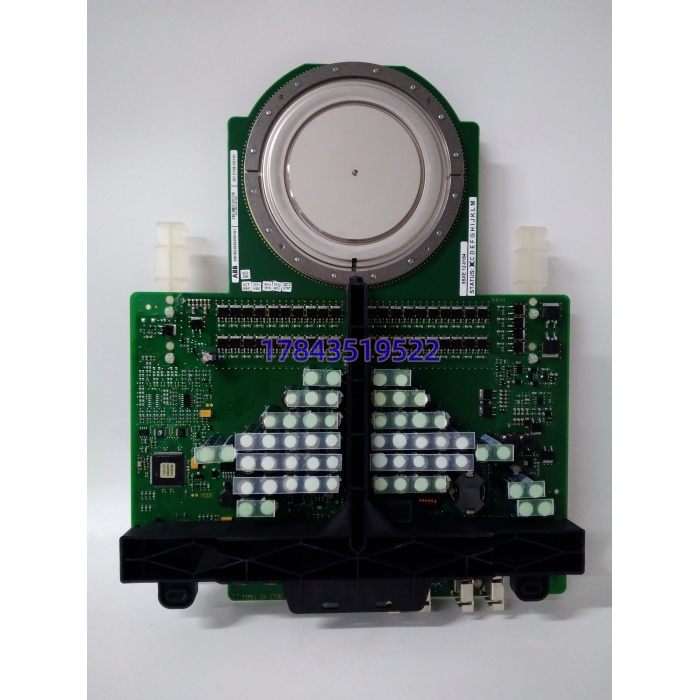

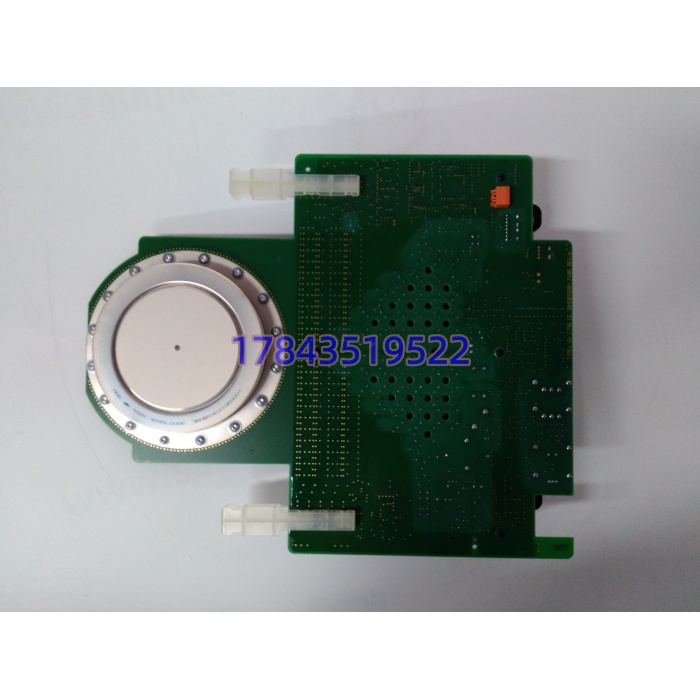

· 型号组：5SHY4045L0006 / 3BHB030310R0001 / GVC736CE101 / 3BHE039203R0101 / 5SXE12-0184
· 品牌：ABB（ABB Switzerland / Hitachi Energy 继承）
· 系列：ACS6000 / ACS6000C 中压变频功率变换段；向下覆盖 UNITROL 6000 励磁整流、HVDC Light 阀级
规格参数
| 件号 | 真实身份 | 关键规格 |
|---|---|---|
| 5SHY4045L0006 | RC-IGCT 功率器件 | 4500 V VDRM / 4000 A ITGQM / 40 kA 浪涌 / Press-Pack Ø100 mm / 52 kN 压接 / 结温 -40~+125℃ |
| 3BHB030310R0001 | 同上 IGCT 的订货号 | 非独立件 |
| GVC736CE101 | IGCT 门极驱动控制板 | 收光纤 PWM、出 ±15 V 门极、DESAT<2 µs 封锁、UVLO、回传 Fault、24 V DC 辅助供 |
| 3BHE039203R0101 | 同上驱动板订货号 | 板面标 GVC736CE101 |
| 5SXE12-0184 | 功率柜电源/接口板 | 给 GVC736CE101 供辅助电、做信号隔离转接；在 HVDC Light 语境被误标成 1700 V IGBT 子模块，ACS6000 语境非 IGBT |
产品介绍
这套件在 ACS6000 里的关系是：PPC907BE 主控算 PWM → 光纤送 GVC736CE101（3BHE039203R0101）→ GVC736CE101 把光脉冲变成门极推挽电脉冲驱动 5SHY4045L0006（3BHB030310R0001）IGCT → IGCT 在功率柜里把直流逆变成交流推电机 → 5SXE12-0184 在功率柜内给驱动板供辅助电并做柜内信号转接。和之前答过的 GDC806A0101 比，GDC806A 是 ACS6000 里更早期的门极接口板（收 GVC 脉冲），GVC736CE101 是这一代（736 系）直接收 PPC907BE 光纤的阀控/驱动合一板；和 UCD240A101 比，UCD240A101 是励磁触发从控， 是中压变频 IGCT 门极驱动，都收光纤但功率器件不同（可控硅 vs IGCT）。
换件最忌三点：① 把 当成 IGCT 买回去（商户页 30% 这么标，到货是板不是器件）；② 5SHY4045L0006 压接安装力 52 kN 没液压机靠锤子压，Press-Pack 接触电阻飙高炸臂；③ 5SXE12-0184 在 ACS6000 和 HVDC Light 里脚位定义不同，跨系统硬替会烧驱动板。
应用场景与行业案例
- 水泥辊压机 ACS6000：三相桥每臂 1-2 颗 5SHY4045L0006，配 驱动，5SXE12-0184 在功率柜侧供辅助电，IGCT 直通炸柜多因 的 DESAT 响应退化+5SXE12 辅助电纹波大。
- 水电 UNITROL 6000 励磁整流桥：可控硅桥若用 IGCT 方案，同套件（5SHY4045L0006+）替可控硅+脉冲板，5SXE12-0184 供门极负偏置。
- HVDC Light 阀塔： 作阀控板收 VCU 指令，驱 5SXE12-0184（此处确实是 IGBT 子模块）—。
- 备件池：老 BOM 写”5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 5SXE12-0184″采购拆开买，发料时把 发成 5SHY4045L0006（都标”IGCT”）或把 5SXE12-0184 发成独立 IGBT，现场全错。
- 改造： 升 ACS6080，IGCT+GVC736 系被新 IGBT+IGCT 混合架取代，老套件随柜延寿。
真实案例：
前年夏至，安徽某水泥厂 报”Arm C IGCT Short Circuit”，停电泄放后拆功率柜：C 相上臂 5SHY4045L0006 壳温传感器断线、 ERR 常亮。先不断电擦 收 PPC907BE 的光纤端面（C 臂触发光纤），Fault 仍锁，判不是光纤脏是器件或驱动死。手头有 NOS 同号 5SHY4045L0006（带原厂压接力标贴）+ 拆机同订货号 （3BHE039203R0101）+ 同 5SXE12-0184。换件顺序：断直流母线→泄放→拆旧 IGCT（液压机卸压取出）→新 IGCT 按 52 kN±4 kN 压入散热器（力矩扳手+压接工装）→换 （擦新光纤头）→核 5SXE12-0184 辅助电 24 V 纹波（换掉其主 DC-DC 电容）→上电 PPC907BE 自检过、C 臂解锁。事后记死：IGCT 换件不是”拔插卡”，压接力和散热器平面度决定接触电阻，力不够运行仨月热斑炸臂； 换前先拍光纤走向和 5SXE12-0184 上 24 V 测试点，别把驱动板故障当成 IGCT 故障换器件——一颗 5SHY4045L0006 拆机件四位数美金，换错一颗肉疼。
