描述
产品深度介绍

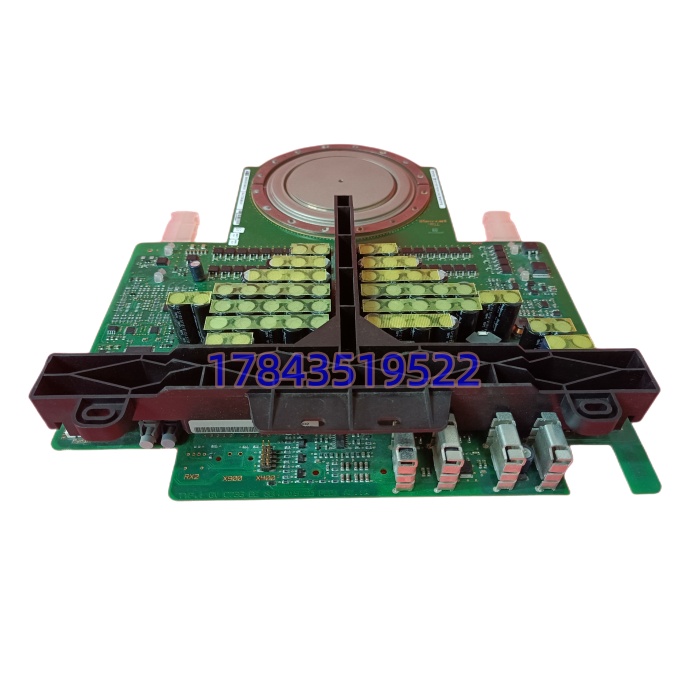

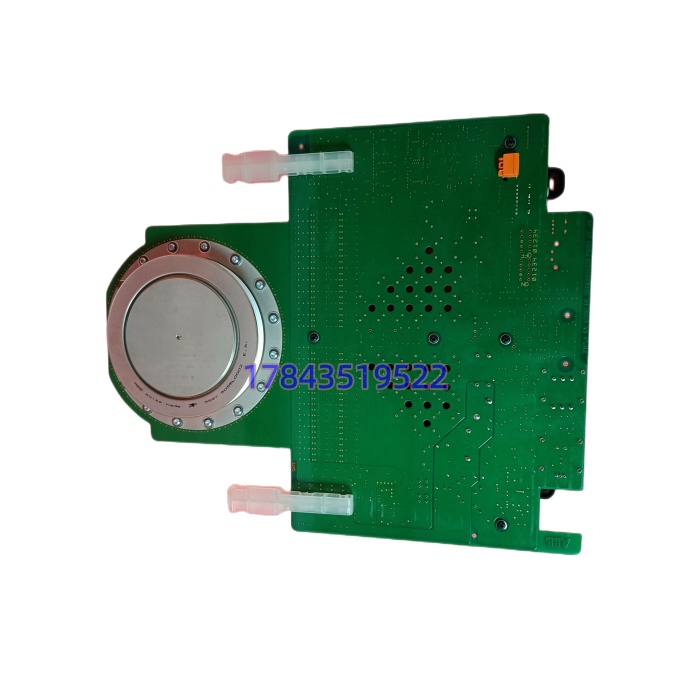

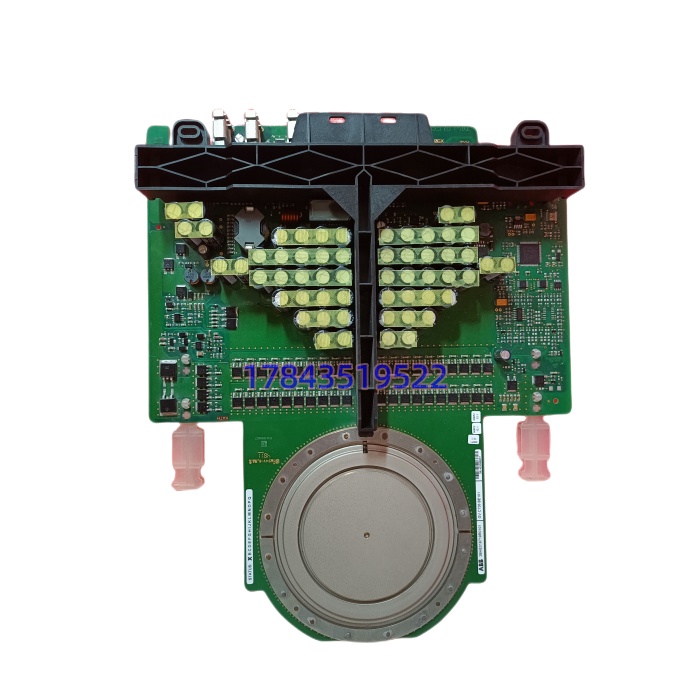

ABB 5SHY5055L0002（3BHE019719R0101 / GVC736BE101）是 ABB 中压大功率传动链里的阀基门极控制板，夹在 UUD148AE02 控制处理器与各只 5SHY 系列 IGCT 功率模块之间。前端收光纤 PWM 指令，后端经隔离推挽电路给 IGCT 门极灌拉电荷完成开通/关断，同时持续监测欠饱和、驱动电源、板温，异常即封脉冲并通过光纤回传故障字，常见于 ACS 6000、PCS8000 HVDC、SVC Light 等兆瓦级装置。
作为停产 Legacy 件，原厂交期已不可控，市面多为授权渠道溢库或项目结余的 New Surplus。对连续生产的冶金、矿山、电厂来说，这块板属于 A 类关键备件——单阀臂失效即整机跳闸，建议按阀臂数量 N+1 配置 Buffer stock，并把同系 BE100/BE102 固件差异记入 Lifecycle Tracking，避免临停才发现不通用。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Power Systems / Drives |
| 板卡型号 | GVC736BE101 |
| 订货号 | 3BHE019719R0101 |
| 关联功率器件 | ABB 5SHY5055L / 5SHY3545L 系列 IGCT（压装式） |
| 产品类别 | IGCT 门极驱动 / 阀基控制板 (Valve Electronics Board) |
| 适用系统 | ACS 6000 / ACS 8000 中压传动、UNITROL 6000 励磁、SVC Light |
| 上行接口 | 高速光纤 RX（PWM 触发）+ 低速光纤 TX（状态/故障回传） |
| 门极驱动输出 | 隔离推挽，典型 ±15 V，峰值门极电流依配对 IGCT 而定 |
| 控制侧供电 | ±15 V DC、+5 V（阀基隔离辅助电源，典型 ≤15 W） |
| 隔离耐压 | 控制侧↔功率侧 ≥ 2.5 kV DC（光纤 + 光耦隔离） |
| 保护功能 | DESAT 欠饱和、驱动欠压、板温监测、光纤断链→封脉冲+报警 |
| 配置工具 | ABB Drive Composer / UNITROL Service Tool |
| 安装方式 | 插入阀基架/门极单元机箱插槽，螺钉 + 多芯插头锁紧 |
| 工作温度 | 0 ~ +60 °C（柜内，按阀厅最热点校核） |
| 存储温度 | -40 ~ +85 °C |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、IEC 60747 / IEC 61131-2（依批次） |
安装与接线指南
阶段一：准备工作（约 15 分钟）
高压大功率柜操作，必须执行 LOTO 锁定挂牌
- 通知工艺端计划停机，将传动系统切至安全状态
- 断开主电源 + 控制电源 + UPS，等待直流母线电容完全放电（≥10 分钟，用 Fluke 115 测母线电压 < 50 V 再动手）
- 确认水冷回路泄压或隔离，防止拆装 IGCT 时喷溅
- 工具：防静电手环、PH1 螺丝刀、扭矩扳手（按 ABB 手册压紧力）、光纤清洁笔、手机（拍旧板 DIP/电位器/光纤端口位置）
- 备份：用 Drive Composer 读出旧 GVC736BE101 配置字、电位器刻度、固件版本，存 U 盘 + 云端
阶段二：拆卸旧板（约 10 分钟）
- 拔光纤前用防尘帽封好端口，旧板光纤头用清洁笔擦净留存比对
- 松开板卡锁紧杆，垂直拔出，勿掰弯背板针脚
- 拆门极驱动线前拍照标号，端子螺丝逆时针松，线缆轻拉
- 检查旧板有无烧痕、电容鼓包、光纤端面污染——现场 80% “门极故障”其实是光纤脏了
阶段三：安装新板（约 15 分钟）
- 戴防静电手环，从防静电袋取新板，核对 3BHE019719R0101 与 GVC736BE101 丝印一致
- 用 Drive Composer 将旧配置写入新板，电位器刻度逐项复现（死区、最小导通角）
- 对准导向槽推入，锁紧杆扣到位，多芯插头拧紧
- 恢复光纤（RX/TX 别反），门极线按原标号接，螺丝扭矩按手册
- 自检：□ 配置已写入 □ 光纤链路通 □ 电位器刻度一致 □ 锁紧件到位 □ 无工具遗留
阶段四：上电测试（约 30 分钟）
- 先给阀基辅助电源上电，看前面板 LED：RUN 绿、Fiber Link 闪、ERR 灭
- 用 Service Tool 扫节点，核对固件版本（BE101 与 BE100/BE102 不互通）
- 空载触发测试 1~2 个脉冲周期，看 DESAT、板温回传正常
- 带载 30 分钟无 fault 字回传，记入维护日志（日期/序列号/固件版）
