描述
产品详情

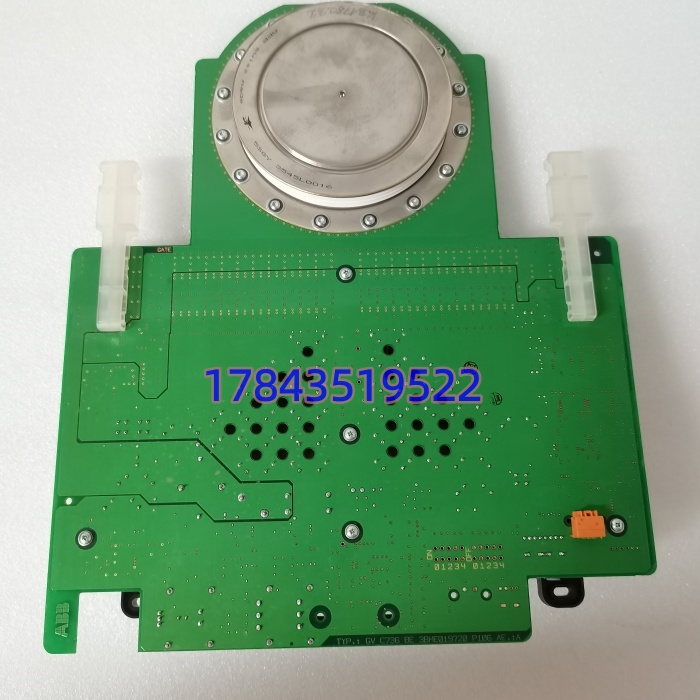

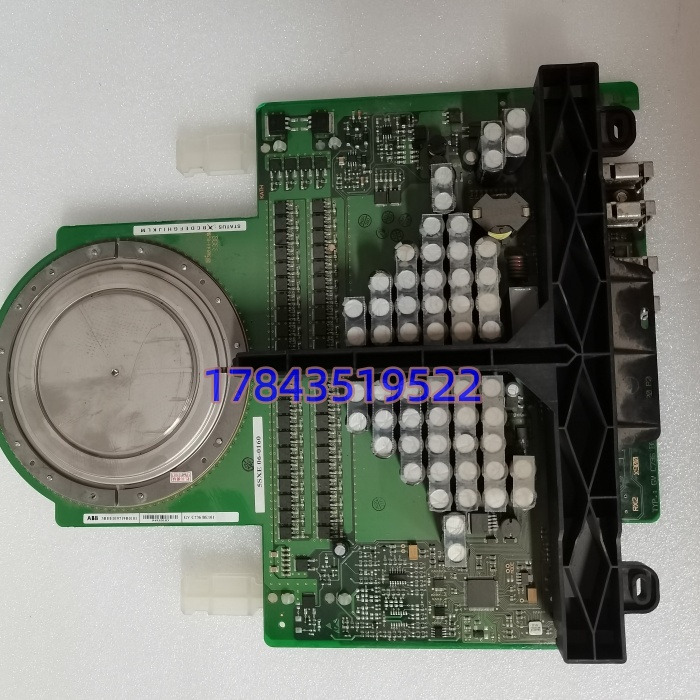

· 型号：5SHY3545L0016（配套 3BHB020720R0002 / 3BHE019719R0101 / GVC736BE101）
· 品牌：ABB
· 系列：ACS6000 / PCS8000 IGCT 功率链（5SHY 系）
规格参数
| 层级 | 5SHY3545L0016 | 3BHB020720R0002 | 3BHE019719R0101 | GVC736BE101 |
|---|---|---|---|---|
| 身份 | 不对称 IGCT 硅片（press-pack） | 阀组件总成（硅片+均压RC+界面） | 低电位控制/电光接口板 | 高电位门极驱动单元 |
| 关键电参 | 4500V VDRM / 3500A ITGQM / <5μs toff | 含主回路均压 RC（消耗件） | ±15V 背板取电 ≤15W | ±15V 隔离供，门极峰值 ~50A |
| 信号链 | 门阴极螺杆压接 | 主电流通路 | 收 PCP 光纤→电→转发光纤上行 GVC | 收光纤 PWM→隔离推挽→灌 IGCT 门极 |
| 隔离 | 陶瓷盘高压隔离 | 同 IGCT | 控制-功率间光纤隔离 ≥2500V DC | 控制-功率间光纤+光耦 ≥2.5kV RMS |
| 保护 | 自身短路耐受 | — | — | DESAT、门极开路、光纤断链、板温 |
| 安装 | 液压/力矩压装到水冷散热盘 | 随 IGCT 一起压装 | 机架插卡 | 阀基架插槽，螺钉+多芯锁紧 |
| 环境 | -40~+125℃ 结温（水冷） | 同 IGCT | 0~+60℃ 柜内 | -20~+60℃ 阀基架 |
| 生命周期 | 5SHY 系 Hitachi Energy 支持至 2035+，但老批次 NOS 稀缺 | 同左 | 随 ACS6000 转 Legacy MRO | 同左 |
产品介绍
（B 技术定位切入）干 ACS6000 中压传动救火最怕的不是变频器报”过流”，是报”Phase U Lower Arm Gate Fault”——这句报警背后指向的就是 GVC736BE101 这一级。5SHY3545L0016 本身不会说话，它靠 GVC736BE101 把 DESAT 状态和门极开路信息用光纤回传给 3BHE019719R0101，再上送 PCP，所以现场看到”阀故障”先别拆 IGCT，80% 概率是 GVC736BE101 的光纤头脏了或者 ±15V 辅助电源电压掉了 0.3V。这套四级链里最脆的是中间两级电路板，最贵的是压装 IGCT 本身（换一片要停柜放电+拆水冷盘+液压压装，工时按天算）。
从 TCO 看，5SHY3545L0016 NOS 二渠挂 1.5万–3万人民币/片， 约 6000–12000 元，3BHE019719R0101 约 3000–8000 元，3BHB020720R0002 总成（含片）比单片贵 20–30%。但它是 ACS6000 一整臂的”开关咽喉”——咽喉炸了不是停机，是水冷液进阀厅、柜体碳化、交期 12–16 周起步。2005–2012 年上的 6.6kV 轧机主传现在进入 press-pack 接触面微氧化期（压装力矩松弛导致热阻上升），备件归 A 类里的 A+，不能按普通功率模块月周转。备片不备驱动板是现场典型坑：IGCT 没坏， 光耦老化导致误封脉冲，你仓库里只有硅片救不了火。
应用场景与库存策略
IGCT 阀臂故障不是”复位就好”的概念。某 1450 热连轧 R1 主传 ACS6000，凌晨 2 点报”U 相下臂 Gate Fault”，复位三次仍锁死。拆阀基架发现 板载 +15V 辅助电源 LDO 温漂截止，门极负压保持不住，IGCT 关断时产生拖尾过冲。原厂已转 Legacy，返修 8 周；最后从天津现货商调 NOS 件（同 BE101 尾缀）次日到，换板 40 分钟恢复，轧线少停 6 小时（约 30 万产值）。同期没备 5SHY3545L0016 是对的——片没坏，备片反而占 2 万资金。
典型场景与备货：
- 2005–2012 年投运 ACS6000（轧机/提升机/船舶推进/矿山皮带 3.3–6.6kV）：非它不可，5SHY3545L0016+ 绑定 IGCT 门极参数，换代次（如用 5SHY5055L 配老 GVC736）需重校门极 Rg 和死区 → 建议按”每相臂数×1 片 5SHY3545L0016 冷备 + 每阀基架 备 1 件 + 3BHE019719R0101 每柜 1 件”三层备，IGCT 片放干燥氮气柜（press-pack 忌受潮），驱动板放防静电袋常规柜。
- 多传动同型线（>3 柜同型号）：建议 按”柜数×1 + 10% 缓冲”备，IGCT 片按”臂数×0.5（最少 1 片）”备——驱动板故障率 >> 硅片故障率，钱花在刀刃上。
- 均压 RC 消耗件：3BHB020720R0002 里的均压电阻电容 8–10 年容值漂移，建议同柜硅片更换周期同步测容值，别等炸片再查。
- 二手 盘接手：先读 Drive Composer 里阀配置（5SHY3545L0016 还是 5SHY4045L）、GVC736 尾缀（BE100/101/102）、3BHE019719R0101 固件 Rev，再补货，混尾缀同柜可跑但故障字解析不同。
- 可停机改造：别再备 5SHY 系，直接规划迁 ACS880 中压或 SiC 方案，老件只服务存量延寿。
真实案例：华北某钢厂 1580 热连轧，2020 年二渠买”5SHY3545L0016 全套备件”贴纸写 3BHB020720R0002++3BHE019719R0101，价 4.2 万。秋检换备时发现 是 BE100 尾缀（原柜是 BE101），上电报”Gate Unit FW Mismatch”，光纤能通但 DESAT 阈值偏移 0.2V，满载试车两次误封脉冲。拆板读丝印才锁定尾缀差一级。此后该厂把 IGCT 链备件入库强制”四级号+尾缀联查（5SHY3545L0016 激光刻+3BHB020720R0002+3BHE019719R0101+ BE101 尾缀）”，并在 Drive Composer 离线读原柜配置存档。库存策略从”备 1 片 IGCT 就行”改成”IGCT 片 1 片冷备 + 同尾缀 1 件 + 3BHE019719R0101 1 件 + 均压 RC 套件 2 套”，并把同柜 BE100 老驱动逐步淘汰，消除尾缀代差。
