产品详情
· 型号：GRBTU（完整订货号3BSE013175R1）
· 品牌：ABB
· 系列：S800 I/O系统
规格参数
- 产品类型：通用继电器基座式端子单元（General Relay Base Terminal Unit），无源机械转接件
- 适用模块：S800系列DI610/DI620、DO610/DO620、AI610/AO610等标准I/O电子模块
- 端子类型：螺钉式压线端子，兼容Phoenix Contact规格
- 最大电压：250V AC / 30V DC
- 最大电流：10A（取决于所配模块）
- 安装方式：插接于TB840A/TB850A等S800 I/O机架上
- 热插拔支持：是（配合电子模块使用）
- 材料：阻燃工程塑料，UL94 V-0等级
- 工作温度：-25°C至+70°C
- 认证：CE、cULus
产品介绍

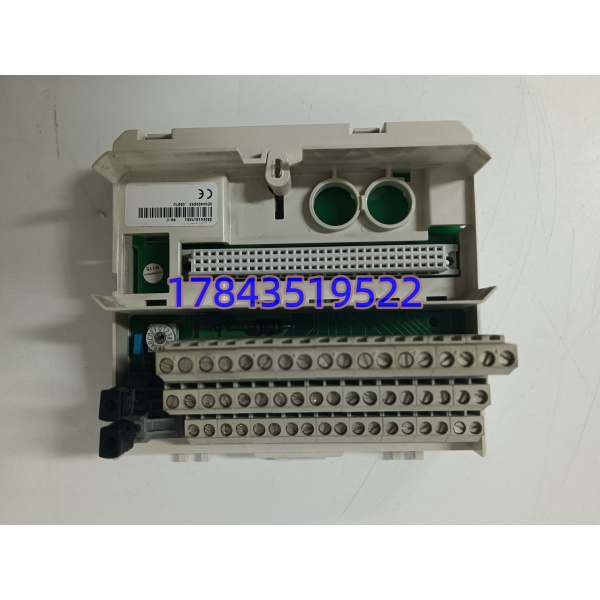

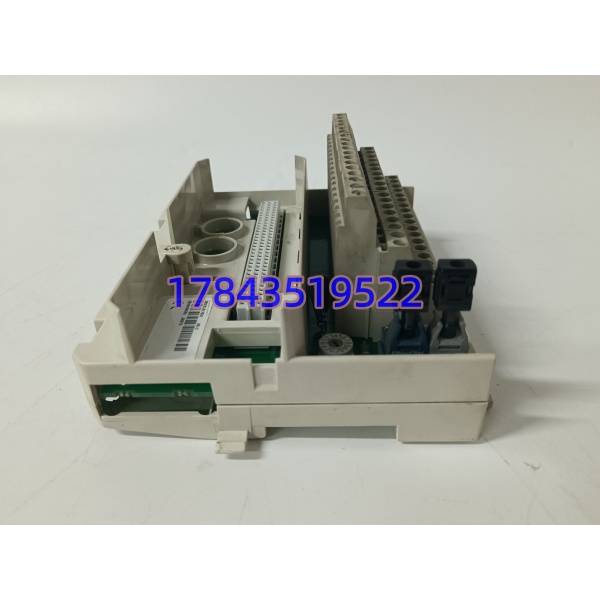

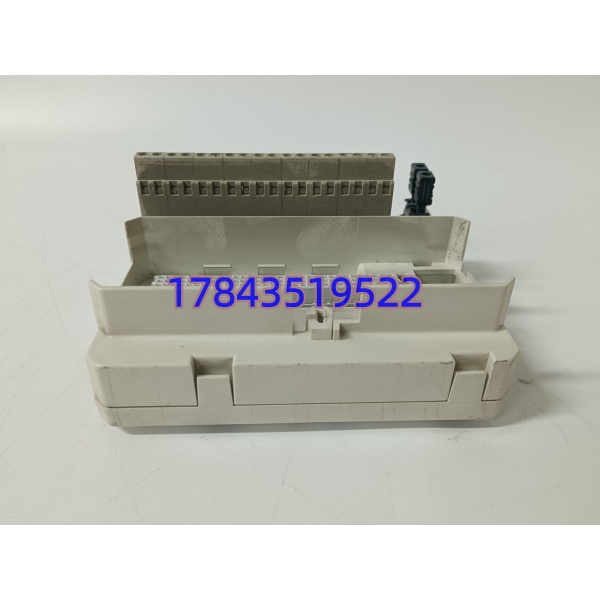

GRBTU 3BSE013175R1是ABB S800 I/O系统里一个不起眼但特别有用的东西——它就是个接线底座。S800系列的I/O电子模块（比如DI610数字量输入模块、DO610数字量输出模块）本身不带接线端子，你拿到手就是一块电路板。现场几十根传感器、电磁阀的信号线，总得有个地方接吧？GRBTU就是干这个活的。它装在TB840A或TB850A机架上，电子模块插在它上面，现场线缆从它底部的螺钉端子接进去，信号就传上去了。
这玩意儿最实在的地方就一个：换I/O模块不用重新接线。比方说一块DO610输出模块烧了，你只需要把旧模块从GRBTU上拔下来，新模块插上去，完事。下面几十根线一根都不用动。带电拔插也支持，不用停机。另外要强调一句：这东西里面没有电路板、没有芯片、没有程序、连LED指示灯都没有，纯机械件。别指望它干信号转换或者隔离的事，它就是把线从A点接到B点。有些备件商把它描述成“多功能通信模块”“控制器模块”“逆变器模块”，那是套模板抄错了，信息不能信。
应用场景与行业案例
痛点切入
搞现场维护的都懂一个道理——换I/O模块最耗时间的往往不是换模块本身，而是拆那几十根线。尤其化工装置控制柜里，一个DO模块接了12个电磁阀的线，模块坏了你要拆线、标记、换完再重新接，稍不注意接错一根就等着跳车吧。GRBTU就是让你不用碰这些线，模块一拔一插，5分钟搞定。
典型场景
- 化工厂反应釜I/O柜：反应釜周围十几个温度、压力、液位信号全接到S800 I/O站里，每一路传感器线都拧在GRBTU的端子上。哪天AI610模拟量输入模块坏了，直接从GRBTU拔下来换新的，不用拿记号笔一根根标线号。
- 电厂锅炉FSSS远程I/O站：锅炉火焰检测、炉膛压力开关信号进的 I/O柜，现场环境温度高、振动大，I/O模块故障率比普通柜子高。有了GRBTU，维护人员不用蹲在柜子跟前一根根拆线换模块，拔插就行。
- 水处理PLC柜I/O扩展：泵站、膜车间的 I/O柜里，DI/DO模块数量多，GRBTU的统一端子布局让柜内接线看着整齐，查线也方便，不用翻半天图纸找线号。
- 项目柜内预制接线：集成商做控制柜的时候，先在GRBTU上把所有的现场线接好、线号打清楚，I/O模块最后再插上去。这样I/O模块可以在发货前最后安装，减少运输过程中模块受损的风险。
真实案例
山东一个化工厂的 I/O柜，一块DO610输出模块有6个输出点不动作了，值班电工初步判断模块坏了。仪表工程师老郑带了一块备件到现场，看了一下现场接线——12路电磁阀的线全部拧在GRBTU端子上，密密麻麻。他直接把旧DO610从GRBTU上拔下来，新模块插上去，10分钟搞定，系统恢复。老郑后来跟徒弟说了一句挺实在的话：“要是没有这个底座，你得先把12根线全拆了，记好线号，换完模块再一根根接回去，少说得一个钟头，还有接错线的风险。就冲这一点，下次做柜子还得用这套。”
常见问题解答 (FAQ)
问：GRBTU到底是个什么东西？是控制器吗？是通信卡吗？
不是，它就是个机械端子转接底座。里面没有电路板、没有芯片、没有存储器、不供电、不处理任何信号。它就是把 I/O电子模块的引脚和现场线缆的端子物理连接起来。网上有些备件商把它描述成“控制器模块”“通信模块”“逆变器模块”，那些是套模板抄错了，别信。
问：它和I/O模块是什么关系？
你买一块DI610数字量输入模块，拿到手是一块电路板，没有接线的地方。你把它插到GRBTU上，GRBTU上有螺钉端子，现场信号线拧在端子上，信号就通过GRBTU传给了DI610。GRBTU和I/O模块是配套使用的，缺一个都不行。DI610换模块的时候只拔插电子模块那块，GRBTU不动。
问：这个型号能用在什么系统上？
它是的标准配件，用在AC 800M控制器配 I/O站的场合，也就是System 800xA和以前的Advant OCS系统里都有它。它插在机架（如TB840A、TB850A）上，对应的I/O模块是系列的DI610、DO610、AI610、AO610等等。
问：能热插拔吗？换模块要注意什么？
支持带电插拔更换I/O电子模块，接线不动，系统不用停机。但有一点要注意——换之前最好在800xA工程工具里把对应通道先禁掉再拔，或者至少确认你要换的那个模块没有在执行关键的联锁逻辑，万一拔插瞬间信号抖动触发误跳，风险自己扛。
