描述
产品详情

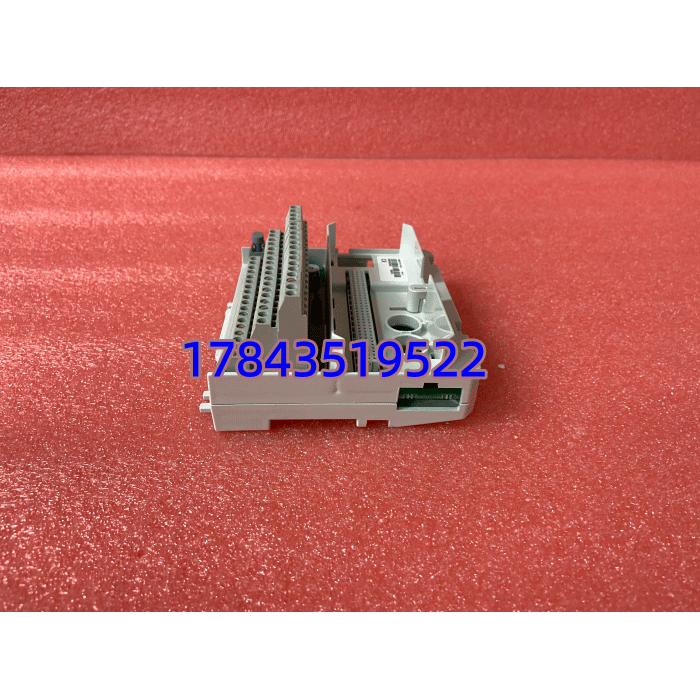

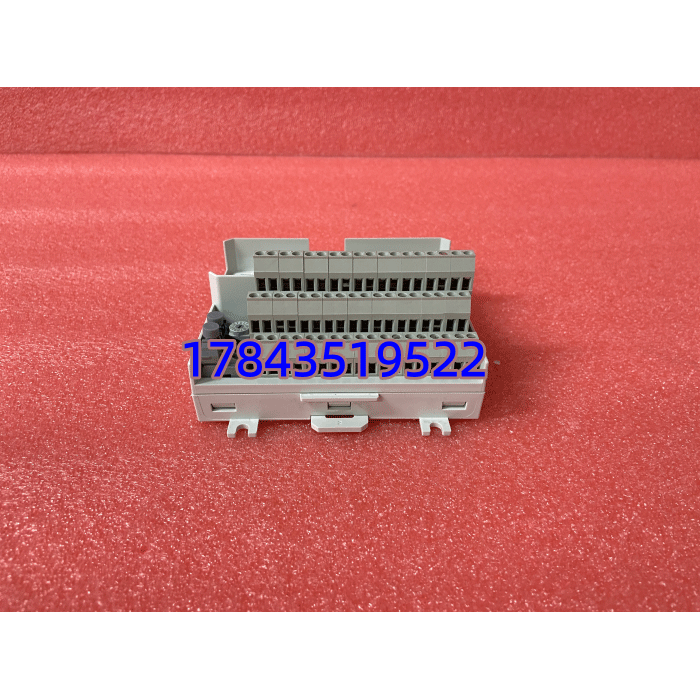

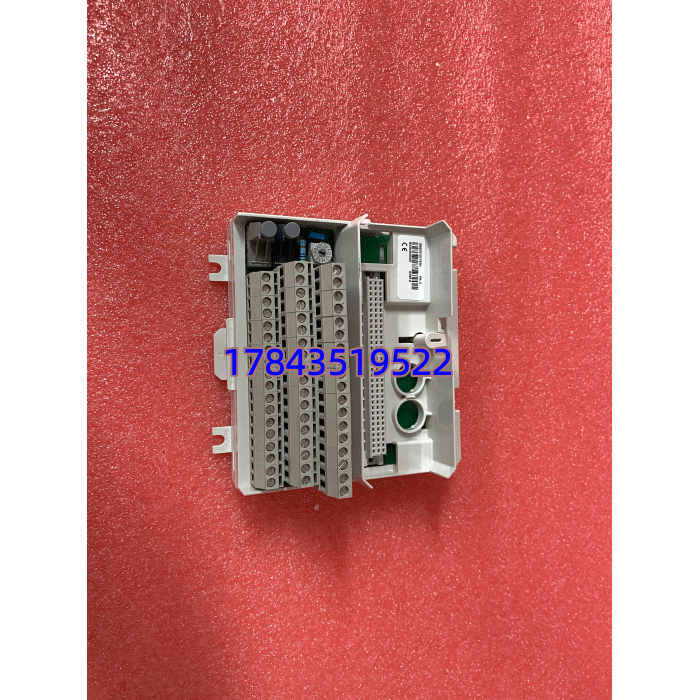

· 型号：GRBTU-01（Part No. 3BSE013175R1）
· 品牌：ABB
· 系列：S800 I/O — PROFIBUS DP Bus Terminal Unit (MTU)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. |
| 型号 | GRBTU-01（亦印 GRB-TU） |
| 订货号 (Order Code) | 3BSE013175R1 |
| 产品类型 | S800 I/O PROFIBUS DP Bus Terminal Unit / MTU (Bus Coupler) |
| 适用系统 | S800 I/O 分布式站；AC 800M / 800xA Control Builder M 组态；亦可作第三方 Profibus DP 从站 |
| 通信协议 | PROFIBUS DP-V0（循环数据交换）、DP-V1（非循环诊断/参数） |
| 传输速率 | 9.6 kbps ～ 12 Mbps（自动检测或 DIP 锁频） |
| Profibus 接口 | 1× D-Sub 9-pin 母头（A 型 Profibus 连接器），内置终端电阻可拨码启用 |
| 站地址设置 | 旋转编码 DIP SW（0–126），部分新版支持软件写址覆盖 |
| 最大管理 I/O 模块 | 单 MTU 管理本机架上 ≤12 块 S800 I/O 模块（依数据长度及固版而异，典型 8 块标配） |
| 数据交换能力 | 最大 244 Byte Input / 244 Byte Output（DP 规范上限） |
| 供电方式 | 由 S800 I/O 机架背板 +24VDC（典型功耗 <3W） |
| 总线隔离 | Profibus 侧与背板/现场侧电气隔离 ≥1500 V AC（1 min 测试） |
| 冗余支持 | 兼容 S800 冗余 I/O 配置（需配双 MTU + 冗余底板 TB815 等） |
| 状态指示 | PWR（电源）、BF（总线故障）、SF（系统故障/配置错）、DP ACT LED |
| 配置工具 | Control Builder M for 800xA / AC 800M Hardware Config；GSD 文件 ABB_S800_IO.gsd |
| 工作温度 | -25℃ ～ +70℃（部分资料 -20～+60℃，以铭牌为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安装方式 | DIN 导轨（35mm）或锁入 I/O 机架最左端 MTU 槽（配对应端子块 TB807/TB815） |
| 尺寸（参考） | 约 119×40×102 mm（H×W×D， 单槽宽） |
| 重量 | ≈0.30–0.35 kg |
| 认证 | CE / cULus / ATEX Ex nA IIC T4（Zone 2，需配对应底板）；RoHS |
| MTBF | >300,000 h（原厂 FMEDA 数据，以手册为准） |
产品介绍
在化工厂某套尾气处理装置碰过：AC 800M 通过 Profibus DP 挂三组 I/O 站，其中一站 GRBTU-01 遭柜内变频器谐波感应致 DP 口 RS-485 驱动级损坏——BF LED 红闪、站离线，该站全部 AI/AO 点丢失引发局部联锁跳车。因为 MRO 清单只列了 的 DI/DO 卡没列 MTU，等代理调货停机待件 7 小时。教训很简单： I/O 站可以 N 块信号卡共用备件池，但每站有且仅有这一块 GRBTU-01 是总线入口，它挂了整站全盲——从库存经理视角这是典型 B 类关键点（故障率低但单点失效影响面大），必须按站数或全厂池化留冷备。
ABB I/O 平台仍在 Active 供货（截至近期资料）， 原厂或代理交期约 3–8 周。建议：每套装置 I/O 站 ≥3 个按全厂池化备 1 件密封冷备，单站孤悬偏远装置单独备 1 件；若 5 年内不改造可酌情 Last-Time-Buy 防后续 EOL。
应用场景与库存策略
故障 = 所连整站 I/O 全部从 DP 网络消失（AI 数值冻结/DO 按 Fail-Safe 动作），若参与重要回路调节或 ESD 辅助联锁会引发降负荷或局部跳车。
- — 站唯一总线入口，非它不可因 MTU 不可替代 → 建议按 B 类每厂池化备 1 件（与现装同 3BSE013175R1），≥4 个独立 站可评估各备 1 件。
- — 辅助参数采集站 → 若为单站且无冗余可按 C 类全厂 1 件共享周转。
- 已迁移至 Ethernet I/O (CI801/CI840) 或 Compact I/O 的装置 — 旧 +GRBTU 呆滞件可做内部调拨或二手回流，新项目不需再备。
- 改造/扩容项目 — 注意配套端子块型号（TB807 标准 / TB815 冗余），采购单必须绑定确认底板类型，别只买 MTU 回来发现端子不配。
真实案例：西北某 500kt/a 尿素装置，ABB 800xA 带 5 面 I/O 站 Profibus DP。春检做柜内端子紧固，维护工拔 机架最左侧 做槽位清灰（带电拔——违规），复插后 DP LED 不亮、站号 DIP 拨回原址仍 BF 红闪——疑似背板 CPCI 金手指微弯或静电击穿 DP PHY。因建厂未单列 MTU 备件（认为” 模块”就是指 AI/AO），联系西北代理答复需从北京仓调货 5 个工作日。最终临时短接关键 DO 回路硬手操维持生产等件，尿素造粒部分降负荷运行。事后该厂将 （3BSE013175R1）列入 B 类必保清单按全厂 1+1 件采购封存，并要求 CBM 年检时禁止热拔 MTU。
