描述
产品详情

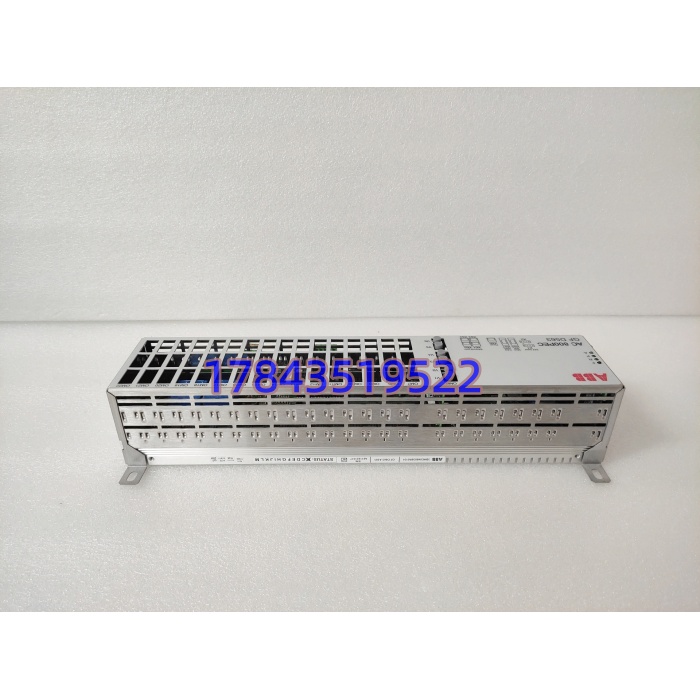

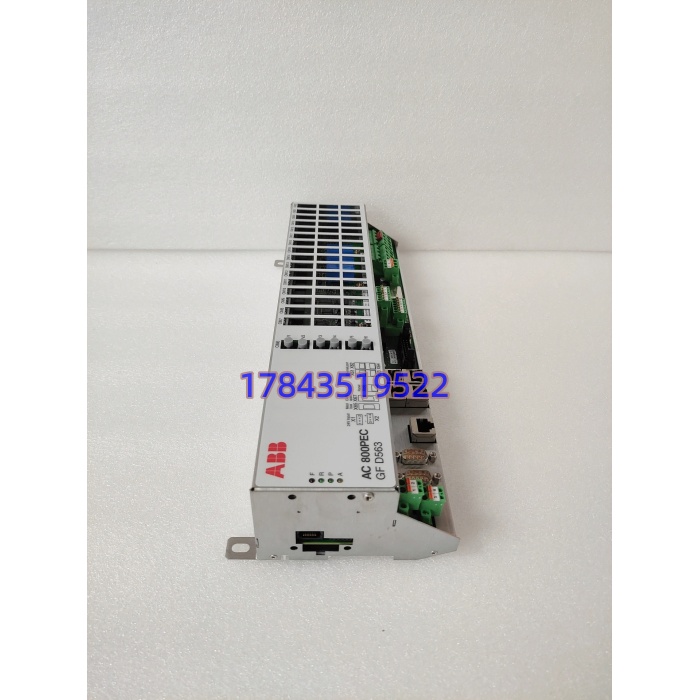

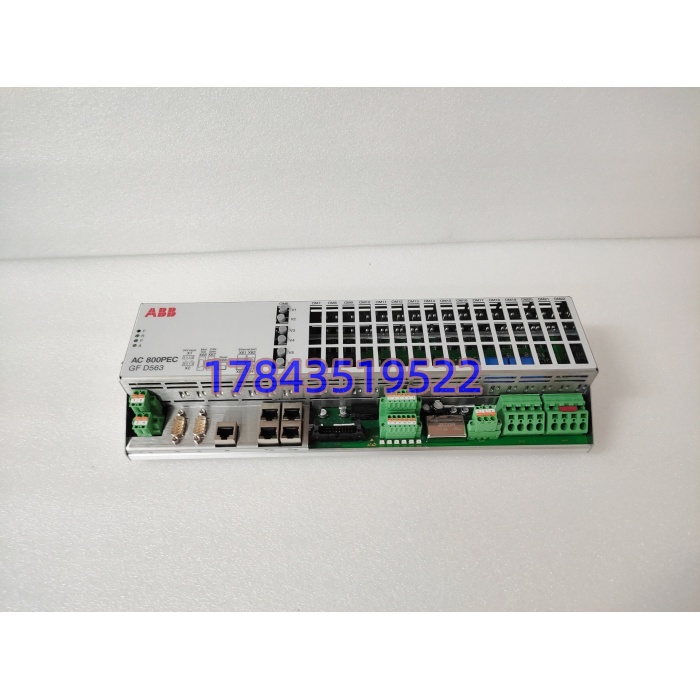

· 型号：GFD563A101
· 品牌：ABB
· 系列：AC 800PEC（Unitrol 1020/5000 励磁系统功能板）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | AC 800PEC 励磁控制处理板（AVR 计算核心） | 非 S800 DO、非 Symphony GFD563 干触点板 |
| 订货号 | 3BHE046836R0101 | GFD563A101 是板级名，R0101 为硬件修订 |
| 处理器 | 双核 ARM Cortex-A9 800MHz + FPGA 硬件加速 | 高速核 100µs（电流环）、低速核 1ms（电压环/通信） |
| 内存 | 1GB DDR3 RAM + 8GB eMMC（固件/配置/日志） | 带电池或超级电容后备以原厂手册为准 |
| 控制周期 | 100µs（触发计算）/ 1ms（电压调节） | 励磁 AVR 典型指标 |
| 供电 | 24VDC 冗余双输入，±10%，典型 25W | 背板或端子取电依机箱版本 |
| 通信 | 2×RJ45 10/100M（Modbus TCP/IEC 61850-8-1）、1×PROFIBUS DP-V1、1×100Mbps 光纤 I/O 链、1×RS232 维护口 | 光纤链连 PEC I/O 或晶闸管接口板 |
| 模拟接口 | 经背板连 PEC A/D 子板，16-bit ±0.5%FS（MRO 标） | 机端 PT/CT、励磁电流反馈 |
| 数字接口 | 经背板连 PEC 光脉冲输出子板 | 触发脉冲至门极接口，非本地继电器 |
| 隔离耐压 | 通信口 2500VAC 对背板；电源-信号 5000VAC（MRO 标） | 原厂手册复核 |
| 指示 | PWR / CPU / COM / FLT / SYNC LED | |
| 热插拔 | 支持（需冗余配置或维护模式退出） | 单板配置禁热拔 |
| 软件 | Control Builder M（IEC 61131-3）+ MATLAB/Simulink 代码导入 | Unitrol 工程同版本绑定 |
| 环境 | -20~+60℃（存储 -40~+85℃），IP20 柜内 | 5-95% RH 无凝露 |
| 机械 | PEC 机箱插板，约 220×100×300 mm / 1.2kg（MRO 标） | 非 S800 薄模宽 |
| 状态 | ABB 对 AC 800PEC 长尾服务，Unitrol 5000 新货走新一代 PEC，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任 |
产品介绍
从核心数据驱动看，GFD563A101 的身价不在那颗双核 A9，而在 100µs 电流环+FPGA 硬件触发这一套——它让三相全控整流桥的脉冲相位在电网电压畸变时仍对齐同步，机端电压波动控制在 ±0.5% 内。在某个 300MW 火电励磁改造项目里碰过：Unitrol 5000 主控板（即此类 PEC 功能板）FPGA 配置 RAM 偶发 SEU 翻转，AVR 切到手动位但没跳灭磁，电压在 18.5kV~19.3kV 间慢漂；查 Control Builder M 在线诊断发现高速核任务抖动从 100µs 漂到 140µs，FPGA 重配置计数器累加。这种软错不报 FLT 硬故障，示波器打机端电压看似正常，但电网考核细则里电压合格率已经在掉。
严格来说，它只在 AC 800PEC 机箱+Unitrol 5000 工程+同版本 Control Builder M 三位一体下是原配；S800 的 GFD563A101 是同名不同物（S800 是 16/32 点继电器 DO，板载无双核 FPGA），MRO 商把俩物料号撞车是源头混乱。TCO 上单件 MRO 价常破万美金级，但它能让一套 Unitrol 5000 励磁再撑 8-10 年不碰整体迁新一代 PEC（那种迁移含 AVR 参数重新整定、电网涉网试验复测，单次机组停运+试验费六位数起）。备 1 件同工程版本冷备，是老励磁柜最贵的但最该锁的 A 类件。
应用场景与库存策略
励磁控制板最阴的失效是”软漂移”——不灭磁、不报 FLT、AVR 还在自动位，但电压合格率悄悄掉，等调度考核函来了才知道板子老了。采购上 ABB 原厂新 PEC 平台不叫这名，MRO 拆机件怕 EEPROM/eMMC 里 Unitrol 参数被清或 FPGA 配置位老化。
- 火电/水电同步机励磁（Unitrol 5000）：GFD563A101 作主 AVR 处理板 → 非它不可因 100µs 触发相位和 PEC 光纤 I/O 链绑定 → 建议热备槽常驻 1 件同工程版本，现场再锁 1 件冷备（A 类顶格，励磁失控=机端过压或失磁）。
- 工业大电机静止励磁：轧机/矿井提升同步机励磁柜 → 非它不可因 Simulink 整定模型固化在 eMMC → 建议 Last-time-buy 按现网柜数 50% 囤（双柜各主备共 4 板则囤 2），Control Builder M 工程版本拍照归档。
- 新建项目：ABB 主推新一代 PEC+Unitrol 1020 软件栈 → 采购阶段直接砍 GFD563A101。
- 改造陷阱：有人拿 S800 （16 点继电器 DO）当”同型号”替 → 插 PEC 机箱物理不对位、无 FPGA 触发链，纯属商家 SEO 撞名 → 运行装置只做 AC 800PEC 系 同 R 版本备件。
- 无人值守站：励磁异常不能等物流 → 安全库存 = 1 件同版本 Buffer 现场锁柜，不依赖供应商代管（涉网安全件代管责任难划）。
真实案例：2023 年西南某 240MW 水电厂，#2 机 Unitrol 5000 主控槽 （3BHE046836R0101 Rev 0101，CBM v6.1 工程）运行第九年。年度涉网电压合格率审计发现夜间轻载时机端电压偶发 19.28kV（额定 19.0kV 上限 19.38），AVR 自动位无报警。维保连 Control Builder M 读诊断，FPGA 重配置计数 3200+、高速核最大抖动 138µs。联系 ABB 授权商新 PEC 平台不兼容老工程，MRO 上海仓有 1 件拆机同 R0101+同 CBM 版本，48 小时到，停电切换+重载 eMMC 参数，启机电压曲线回归 ±0.3%。事后把该板提 A 类，按四机四柜各锁 1 件同版本冷备，每季度读一次 FPGA 重配置计数建档。那次若等涉网复测或盲目升新 PEC 重整定，单机停役+AVR 试验损失约 60 万，一件备件不到 1.8 万美金。
