描述
产品详情

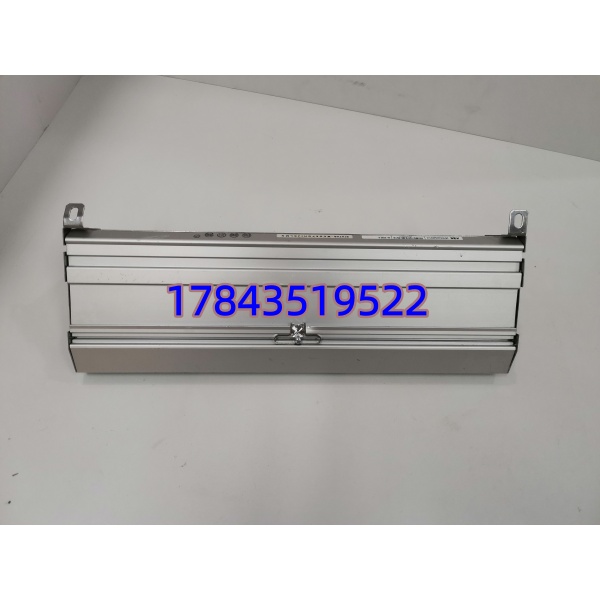

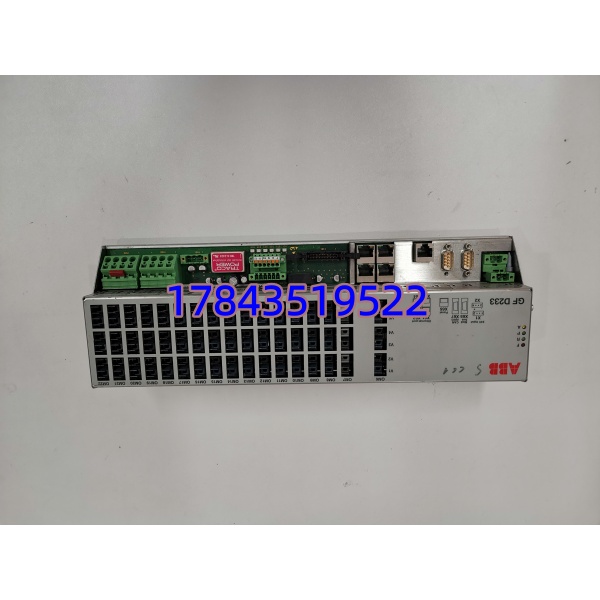

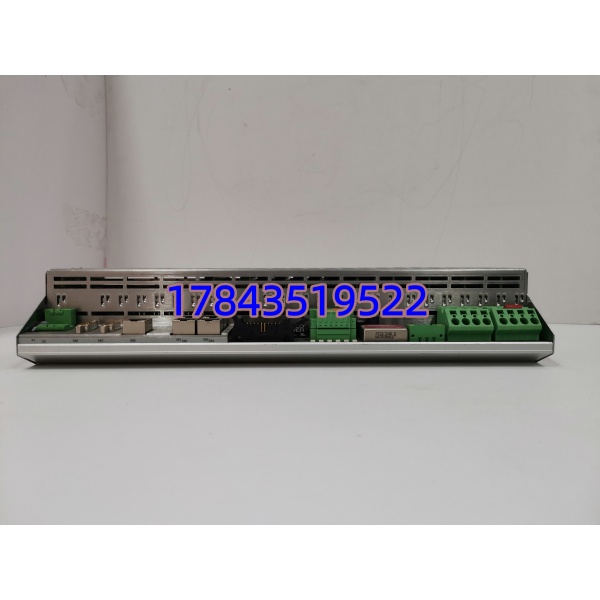

· 型号：GFD233A103（3BHE022294R0103）
· 品牌：ABB
· 系列：AC 800PEC / UNITROL 5000 励磁控制系统
规格参数
- 产品全称：ABB GFD233A103 励磁控制器/电力电子控制处理器模块
- 订货号：3BHE022294R0103
- 适用系统：ABB AC 800PEC、UNITROL 5000 静态励磁系统
- 供电方式：底板供电，标称 24V DC（典型范围 18~30V DC，以手册为准）
- 控制周期：最小控制回路周期 ≤100 μs（FPGA 架构）
- 控制模式：恒电压 AVR、恒励磁电流、恒功率因数、手动强励
- 测量输入：三相 PT/CT 信号输入（通过配套测量卡），24位 AD 采样精度需核对原厂
- 保护功能：过励磁限流、V/Hz 限制、欠磁/失磁检测、旋转整流二极管开路监测
- 通信接口：ABB 内部 optical bus + 对外 RS-485（Modbus RTU）/ Ethernet（选配）
- 工作温度：-25℃ ~ +70℃（工业级，机柜内安装）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH（非凝露）
- 安装方式：插入 AC 800PEC 机架或 UNITROL 控制箱专用插槽，带锁紧杆
- 防护等级：IP20（模块本体，需装于控制柜内）
- 认证：CE，部分批次有 IEC 61508SIL2/SIL3 声明，需核对具体版本
产品介绍
GFD233A103 是 ABB AC 800PEC 平台配套的励磁控制处理器模块，也是 UNITROL 5000 静态励磁系统的核心大脑。它跑的是 AVR（自动电压调节）算法，负责根据 PT/CT 采样值实时计算励磁给定，驱动可控硅/IGBT 功率桥，把发电机端电压稳在设定值。模块内置 FPGA 做高速 PWM 和快速控制回路（≤100μs），比普通 PLC 循环更适合电力电子动态响应。
坦白讲，它和普通 DCS I/O 卡不一样——这是带电力专用算法库的 PEC 控制器。相比老款 UNITROL 老型号或第三方 AVR，它支持 MATLAB/Simulink 模型下载、在线录波和事件记录，调试时能直接看励磁动态波形。如果你在做老旧励磁屏改造或备件替换，确认好机箱版本（800PEC MkII/MkIII）和配套测量卡型号再下单，别只看模块本身。
应用场景与行业案例
我在现场见过不少——电厂励磁系统一停，机组就脱网，损失按分钟算。这个模块解决的致命问题是：老 UNITROL 励磁控制器故障导致无法建压或电压漂移，备件缺货被迫停机等件。它耐高温、无风扇、无机械运动件，适合常年运行在密闭励磁小室。
典型场景：
- 火力/水力发电厂——300MW 及以下机组 UNITROL 5000 励磁屏核心控制器，原厂指定备件，非它不开机。
- 自备电厂/钢厂余热发电——老 UNITROL 一代升级为 800PEC 架构时，GFD233A103 是直接替换升级件。
- 大型同步电机励磁——矿山球磨机、化肥厂压缩机的同步电机静止励磁，要求快速动态响应场合。
- 海外机组返修——原装 ABB 模块停产区域，找测试良品做冷备份防止意外。
真实案例：南方某 2×135MW 自备电厂，凌晨 3 点 UNITROL 5000 报”Controller Failure”，查下来是 GFD233A 模块底板接触不良老化。原厂交期 6 周，停机一天罚款十几万。库房翻出一块测试好的 GFD233A103（同订货号 3BHE022294R0103），断电拔旧插新，重新装载参数（注意——EEPROM 里参数要核对，不是所有版本默认相同），15 分钟恢复并网。老师傅说了一句：”这卡就该每台机组多备一块放柜顶。” 我完全同意。
常见问题解答 (FAQ)
Q1：GFD233A103 支持热插拔吗？能不能带电更换？
不建议热插拔。虽然 PEC 机架有一定带电插拔设计余量，但励磁控制器涉及底层固件同步和参数校验，带电拔出可能导致励磁输出瞬时归零触发机组跳闸。正确做法：先将励磁切手动/灭磁，停 ECU 电源后再更换，装好后重新装载配置并做静态试验。
要看 firmware 版本和机箱兼容性。后缀 “103” 通常指特定固件版本/硬件修订批次。多数情况下可以向下兼容，但必须确认 AC 800PEC 机架背板版本支持，且 Control Builder 工程文件里的硬件目录能识别。换完后建议校验固件版本号，不确定先问 ABB 服务工程师。
Q3：模块换新后程序会丢吗？需要重新下装吗？
模块本身一般不含应用逻辑（存于配套存储卡/底板 Flash），但参数可能部分驻留模块 EEPROM。换新后建议从工程师站整体下装一次工程（Download All），并逐项核对 AVR 设定值（PT变比、CT变比、强励倍数等），别想当然以为参数会自动同步。
Q4：如何鉴别二手/翻新件的成色和真伪？
- 看条码标签：原厂标签印刷清晰，序列号可在 ABB 系统追溯，撕重贴的要注意。
- 检查金手指/插槽接触面：轻微插拔痕迹正常，严重氧化或烧伤痕直接退。
- 上机架做自检：正常模块上电前面板 LED 有固定时序（RUN/COM 灯状态），无法通过自检的基本是暗病件。
- 买测试良品一定要求卖家提供通电截图或测试报告。
Q5：这模块停产了吗？没原厂货怎么办？
原厂交期波动大，部分批次已转入长交期/受限供应。现场应急可用经过老化测试的二手良品做备件（我亲自这么干过），但建议新项目尽量预留 1:1 冷备份。终极替代方案咨询 ABB 当地代表处是否有 UNITROL 新版升级包（整机替换屏柜），单纯模块级替代目前 仍是主流。
