描述
产品详情

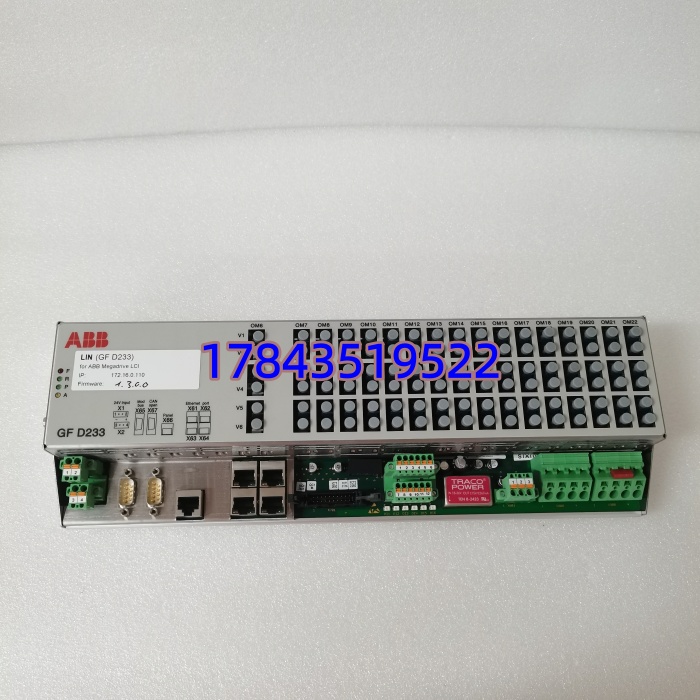

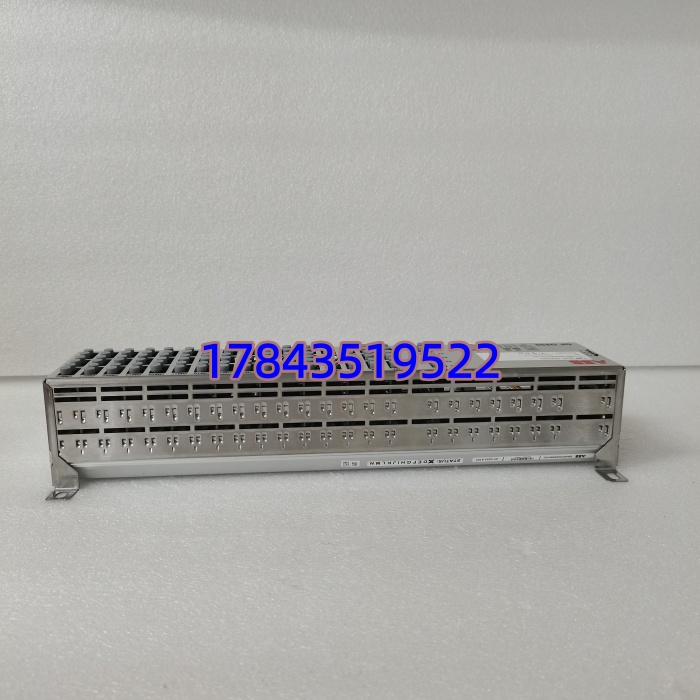

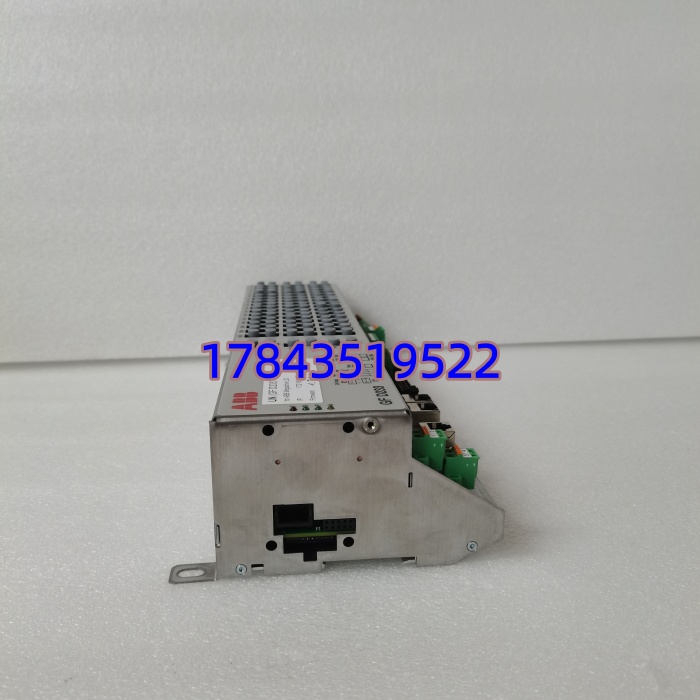

· 型号：GFD233A103（3BHE022294R0103）
· 品牌：ABB
· 系列：ACS6000 / AC800PEC / MasterPiece — Fiber Optic Communication Interface Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Fiber Optic Communication Interface Module (GFD Series) |
| 型号 / 订货号 | GFD233A103 / 3BHE022294R0103 |
| 适用系统 | ABB ACS6000 中压传动控制柜、AC800PEC 高性能控制机箱、部分 MasterPiece 500 扩展机架 |
| 安装位置 | ABB 控制机架专用通信/接口槽（依具体机箱可能为 GDC 或 CDM 机箱插槽） |
| 光纤端口 | 典型 2~4 路，多模 ST 或 SC（62.5/125μm），波长常 820nm（依固件选配单模 1300nm 版需核对） |
| 传输速率 | 链路典型数 Mbps～数十 Mbps（依对端节点类型，非以太网物理层） |
| 通信对象 | 对端 GFD 模块 / 功率单元 optical interface / 上级 MP200/AC800M 控制总线 |
| 背板供电 | 由控制机架背板提供 +5VDC（典型）、±12VDC（依机箱），功耗 <5W |
| 电气隔离 | 光纤端口与背板、端口间全 galvanic isolation ≥ 1kV（光隔离本质安全） |
| 状态指示 | PWR、Link Active、Rx/Tx 每通道 LED |
| 热插拔 | 支持在线插拔——更换时光链路短暂丢包，建议确认冗余路径或停扫窗口操作 |
| 工作温度 | 0℃～+55℃（存储 -40℃～+85℃） |
| 湿度 | 5%～95% RH（无冷凝） |
| EMC | 符合 IEC 61000-6-2/6-4 |
| 认证 | CE、UL、DNV/GL（依具体出货铭牌） |
| 物理尺寸/重量 | 约 160×105×20mm / 0.2~0.35kg（依具体面板版本） |
产品介绍
大功率传动柜旁变频器一启停，DCS 偶发报”Optical Link Lost”——先别只查光纤跳线，某个水泥线项目追了三天是 GFD233A103 接收侧光耦老化致灵敏度下降、链接时通时断，换模块后稳如初。这块卡在 ABB 传动/过程控制架构里专职”光电转换+链路管理”：它把控制机架内部总线数据调制成光信号经光纤送功率单元或对端控制器，反向把回传状态解调给 CPU，利用光纤天然隔离高 dv/dt 干扰（这一点铜缆做不到）。严格来说 GFD233 系列有多个硬件 Revision（A103/Bxxx 等），互换一般 OK 但建议核对原机箱 Firmware 版本——极老 CDM 机箱早期 GFD 板引脚定义微调过，降代可能拒启动。
它不能当普通 Ethernet NIC 插工控机、不能替 DI/DO/AO 卡、也不兼容 S800 I/O 背板——买前确认您缺的是光纤通信接口模块而非控制 CPU 或 I/O 卡（网上部分商家误标为”模拟量输出卡”要注意）。原厂全新带序列号可溯源，适合 ACS6000/AC800PEC 存量装置 A 类备件。[请以 ABB GFD Series Hardware Manual及 Control Cabinet Compatibility Matrix 为准]
替换与升级建议
✅ 直接替换
- 同型号 GFD233A103（各 Revision 互替）：物理插槽、光纤口类型、背板引脚完全一致，在线更换后在控制系统中确认 Optical Link Status 重新建立——约 5~10 分钟，无需改下装（参数存在控制单元 NVRAM）。
- GFD233 其他后缀（同代次如 B103 等）：通常可原位替代，需确认机箱 Firmware 支持该 Hardware ID——大部分 ACS6000 CDMx 机箱较新固件向下兼容，改动极小（可能需在 Service Tool 里 Refresh HW ID）。
⚠️ 软件兼容（需验证）
- 早期 GFD21x / GDU 系列 → GFD233A103：物理安装可能兼容但光纤协议版本及背板握手不同，通常要求升机箱 Firmware 并重新确认 Optical Parameter 设置——属升级项目，建议 ABB FAE 现场支持或先测备机。
- 跨系统（如 AC800M CI85x 光纤模块 ↔ GFD233）：完全不同类型，不可简单替换。
❌ 硬件不兼容
- PM8xx/PM9xx CPU 卡、S800 I/O 模块（DI/AI/AO/DO）、普通光纤以太网 NIC：槽位与背板协议均不同，严禁互插。
现场实测发现光纤口类型（ST 多模 vs SC 多模 vs LC 单模）要与原跳线匹配——订前最好拍旧模块光纤端口特写，错买接口类型需另配光适配器或重购跳线。[请以 ABB 原厂 GFD Series Installation Instruction及 Drive/Controller Compatibility Note 为准]
