描述
产品详情

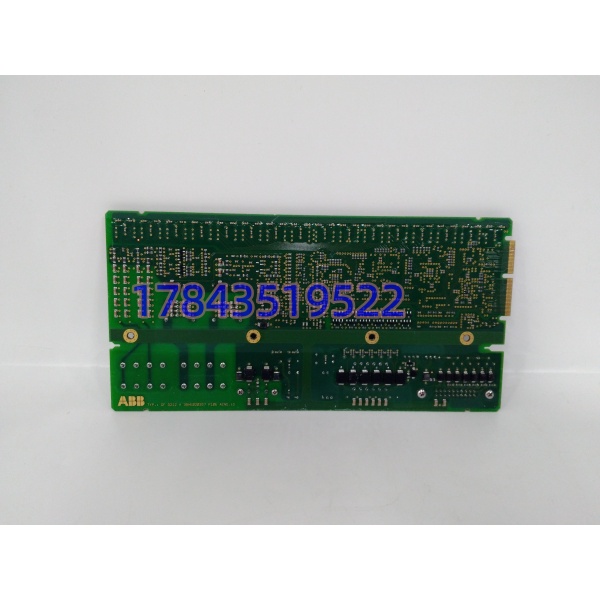

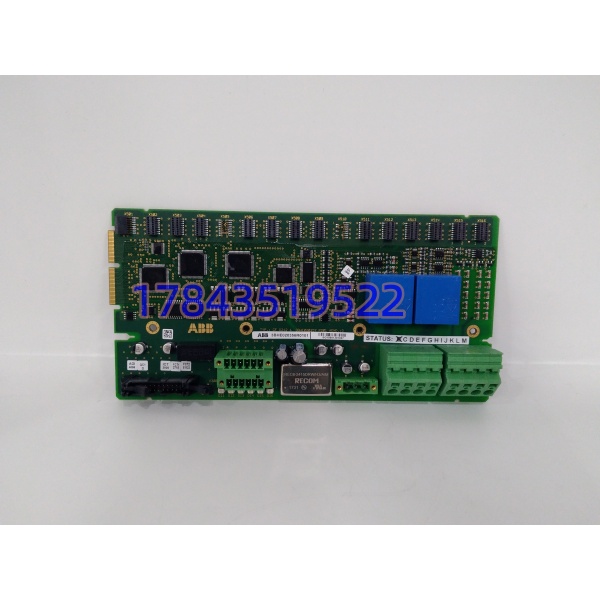

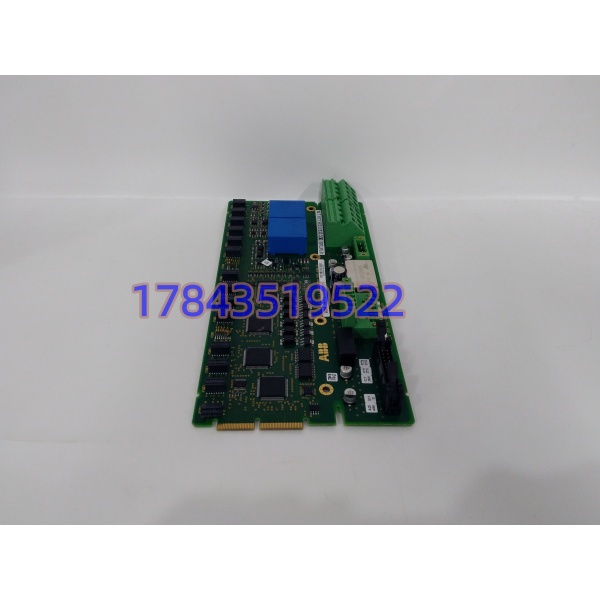

· 型号：GFD212A（3BHE020356R0101）
· 品牌：ABB
· 系列：AC 800M / 800xA DCS 与 UNITROL励磁系统
规格参数
版本一：AC 800M/800xA DCS Profibus-DP主站通信模块（3BHE020356R0101）
| 参数项 | 参数值 |
|---|---|
| 产品类型 | Profibus-DP主站通信处理器 |
| 兼容系统 | ABB AC 800M / System 800xA DCS |
| 接口协议 | Profibus DP-V1 |
| 工作模式 | 主站(Master)或从站(Slave)可配置 |
| 传输速率 | 9.6 kbit/s – 12 Mbit/s 自动检测 |
| 总线接口 | 9针Sub-D，RS-485电气隔离 |
| 从站数量 | 主站模式典型支持超过100个 |
| 功耗 | 约1.5W |
| 工作温度 | 0°C至+60°C |
| 防护等级 | IP20 |
版本二：双通道高速电流采样/接地故障检测模块（GFD212A）
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 高速信号采集/接地故障保护模块 |
| 通道数 | 2路独立隔离通道 |
| 带宽 | 60 MHz |
| 实时采样率 | 500 MS/s，等效采样25 GS/s |
| 存储深度 | 1M采样点 |
| 输入电压 | 最高400V（DC+AC峰值） |
| 输入阻抗 | 1 MΩ ±2%，并联24pF±3pF |
| 通道隔离度 | >40:1 |
| 供电电压 | 24V DC（20.4-28.8V） |
| 功耗 | 约5W |
| 工作温度 | -40°C至+70°C |
| 防护等级 | IP20 |
| 生命周期状态 | 已停产(Discontinued) |
产品介绍
ABB GFD212A 3BHE020356R0101这个型号在市面上被描述成完全不同的东西——这不奇怪，因为它在不同的ABB系统里确实扮演着两种完全不同的角色，而且都叫GFD212A。
在AC 800M/800xA DCS的语境下，它是一块Profibus-DP主站通信卡。说白了，它就是控制器的“嘴巴”——把CPU算出来的命令打包成Profibus DP协议，发给现场I/O站和变频器，同时把现场数据收回来。如果你搞过800xA系统，知道现场总线段脱网是什么体验，就明白这块卡有多关键。
另一个版本更像是一块高速“示波器”卡——双通道，500MS/s实时采样，60MHz带宽，输入耐压400V，通道间隔离度40:1以上。它的任务是捕捉变频器输出电流的每一个毛刺，检测接地故障和过流。在UNITROL励磁系统或者中高压变频器里，它就是负责“过流保护”和“接地保护”的那双眼睛。
严格来说，关于它到底归属哪个系统，市面上存在分歧——主流的两种说法是AC 800M系列Profibus主站和UNITROL励磁系统接地故障检测模块，也有把它归入ACSM1或Freelance系统的。我倾向于认为不同时期、不同批次的GFD212A被用在了不同的ABB平台上，但它已经是停产件，无论哪种定位，都是稀缺货。采购前必须先打开机柜看旧卡：看它插在什么槽位，接的是什么线——如果是Profibus总线电缆，就是通信版；如果是电流互感器信号线，就是采样保护版。 两者用途完全不同，买错了插上去系统不会认。
应用场景与库存策略
痛点切入：
对于用AC 800M DCS的化工厂或电厂，GFD212A通信版如果趴窝，整个Profibus总线段会直接“掉线”——几十个I/O站、变频器的数据全部中断。而在高压电机驱动系统里，采样保护版如果采样通道漂移，变频器可能误报接地故障直接跳闸停机。两者都是停产件，没有备件就等着被供应商开价。
典型场景与备货建议：
- AC 800M系统Profibus总线集成：CPU需要通过Profibus DP连接远程I/O站、变频器、智能仪表。这块卡是通信通道的唯一入口。建议每个冗余总线段至少备1块，采购时确认是否带Profibus DP-V1固件。
- 中高压变频器输出电流监测与接地保护：用于检测电机侧的对地漏电和过流，触发保护跳闸。建议每套驱动系统备1块，替换前核对旧卡的衰减系数设置（1X/10X/100X/1000X）。
- UNITROL励磁系统接地故障检测：发电机转子或定子接地保护的核心采样卡。建议备1块，并要求供应商提供全通道精度测试报告。
- 多套系统共用备件池：如果厂里有多个AC 800M控制站或大功率变频器使用该型号，建议按在用数量×20%-30%做集中储备。
真实案例：
背景：某化工厂AC 800M DCS系统，其中一个Profibus DP总线段的4个远程I/O站和2台变频器突然全部脱网。
缺少备件引发的停机危机：排查确认是通信模块的DP口灯不亮。库房没有备件。采购询了一圈，有的供应商说是“电流控制器”报了个很低的价，有的说是“输出模块”，没人能说清它到底是做什么的。该工段被迫降负荷手动操作，维持了48小时直到从停产的旧项目调来一块替换。
紧急调货/替换解决：从停产的旧系统机架拆了一块（确认是Profibus通信版），换上后重新配置总线参数，所有从站恢复通讯。
库存策略的反思：事后该厂把列为“红色高危备件”，对通信版和采样版做了型号区分台账，常备1块通信版用于应急，并规定采购时要求供应商先发实物标签照片。
