描述
产品详情

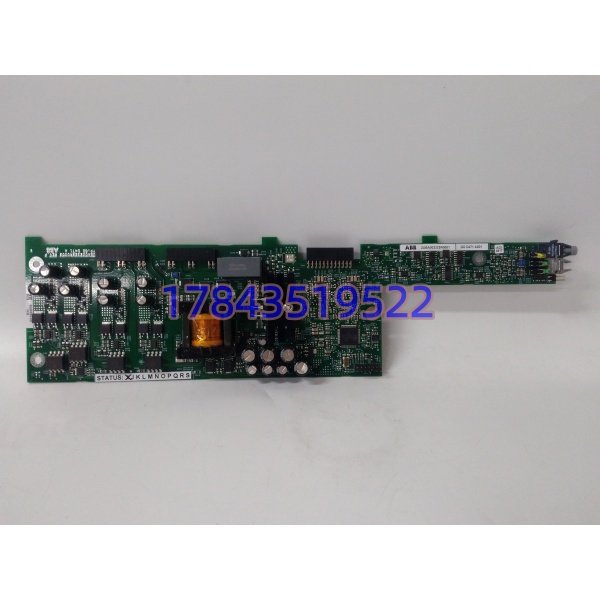

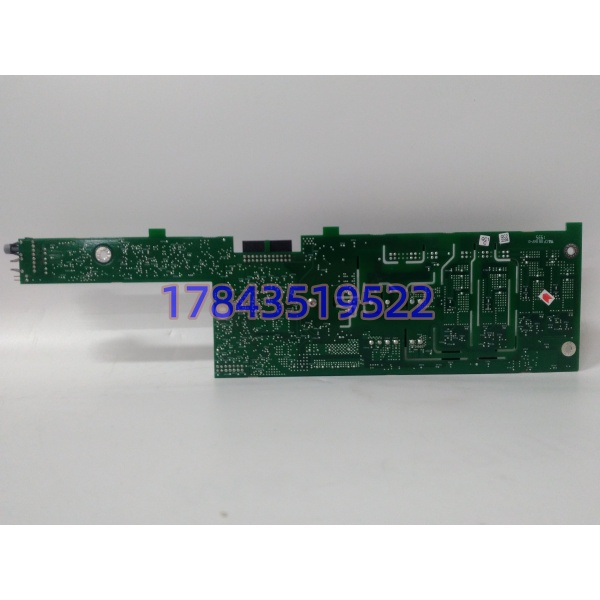

· 型号：GDD471A001（2UBA002322R0001）
· 品牌：ABB
· 系列：Symphony Harmony DCI（派 A）或 S800 I/O（派 B），以实物面标小字为准
规格参数
| 参数项 | 派 A：Symphony Harmony DCI 高压 DI/DO | 派 B：S800 24 V DO |
|---|---|---|
| 通道配置 | 8 DI（125/250 V DC 干接点）+ 8 DO（继电器干接点） | 16 DO（24 V DC 源型 PNP） |
| 输入信号 | 125 V DC / 250 V DC，限流+TVS | 无（纯输出） |
| 输出类型 | 机械继电器，触点 250 V AC 5 A / 220 V DC 3 A | 晶体管源型，3 A/通道，模块总 ≤8 A |
| 隔离电压 | 通道-背板 2500 V AC，通道间隔离 | 通道组-背板 500 V AC，通道间共 COM |
| 背板取电 | 24 V DC（19.2~30 V），典型 <5 W | ModuleBus 5 V + 24 V 经 TK811V001 底座 |
| 保护 | 单通道短路不影响整卡，继电器触点熔焊检测 | 通道级电子限流+自恢复，单路断其余正常 |
| 指示 LED | PWR/RUN/ATTN + 分组通道灯 | 每通道 1 绿 LED |
| 热插拔 | Harmony 机架支持（冗余对可带电换） | S800 机笼支持 |
| 组态软件 | Composer / Harmony DCI 工程 | Control Builder M |
| 工作温度 | 0~70 ℃（汽机柜） | -25~70 ℃ |
| 尺寸重量 | 约 200×140×80 mm，1.0 kg | 约 45×102×119 mm，0.3 kg |
| 适配底座 | Symphony 专用机架槽 | TK811V001 / TB510V001 等 S800 MTU |
| 生命周期 | 原厂停产，备件市场拆机/库存为主 | S800 系仍在产但老项目备件多拆机 |
| 易混点 | 同号段在 S800 商家页被包装成 16DO 24V 件，物理不对 | 同号段在 Harmony 商家页被包装成高压混合卡，物理不对 |
产品介绍
GDD471A001 是 ABB 并购 Bailey 后订货号体系打架的典型牺牲品。原 Bailey Harmony DCI 里 GDD471A001 是电厂高压接口卡——8 路直接吃 125/250 V DC 断路器辅助接点，8 路继电器触点直接驱 ETS 跳闸回路，省掉端子柜一排隔离继电器，这是它当年在 300 MW/600 MW 机组 DCS 里被点名的原因。ABB 后来在 推广期把 GDD471A 这个型号段复用给一款 16 路 24 V 3 A DO（商家页常见描述），两款板面标型号字符串一样，但背板连接器、底座、固件、组态软件全不通。
和上一轮 DO880-1（ HI 黄壳 SIL3）比，派 B 的 GDD471A001 不是 HI 安全件，没 SIL 认证，就是过程级高电流 DO；和派 A 比，它和 Symphony DCI 的 GDD 系列（GDD021/022）是兄弟卡，专干高压开关量。坦白讲采购拿到这块件，面标只认 GDD471A001 不够，必须翻到面标第二行看”Harmony DCI”还是” / 24VDC”——我现场见过电厂老师傅按 商家页买回 24V 版插 Harmony 机架，物理槽都插不进，背板针距不对。
应用场景与行业案例
我在某 330 MW 火电老厂碰到过：Harmony DCI 系统 GDD471A001（派 A）收 6 台高压辅机 125 V DC 合闸位置信号 + 驱 6 路 ETS 电磁阀继电器。夜班 ATTEN LED 闪，Composer 里报”Ch 3 DI 阈值漂移”，现场量断路器辅助接点 124.8 V 正常。拆卡发现内部 125 V 分压电阻链其中一颗金属膜电阻阻值漂了 8%，低于模块识别下限被判开路。非计划停机不怕继电器坏，怕这种”高压 DI 隐性漂移→辅机状态在 DCS 里闪断→操作员误判合闸信号丢失”的幽灵报警，查了两天。
典型场景（派 A）：
- 火电厂开关站： 直采 125/250 V DC 断路器辅助接点，省隔离继电器，ETS 跳闸回路用继电器 DO 直驱。
- 水电厂厂用电：高压辅机（给水泵、循环水泵）状态进 DCS，不降压不隔离。
- 老化工 DCS 改造：原 Bailey INFII 90 升级 Harmony， 保留高压 DI 能力，端子柜不动。
典型场景（派 B）：
- 炼厂气动阀群：16 路 24 V 3 A 源型 DO 直驱电磁阀线圈（小口径），大口径经中间继电器。
- 水处理反洗：滤池 16 个电磁阀集中驱动，通道级短路保护防线圈老化短路拖垮整卡。
- 包装线指示器：声光报警器+运行指示集中输出。
真实案例：
华北某电厂 2003 年 Harmony DCI，2022 年检修发现 4 块 中有 1 块继电器 DO 触点熔焊（驱 ETS 电磁阀长期带电 10 A 冲击超规格），Ch 7 DO 该断不断。库房领出一块标”全新 2UBA002322R0001″的库存，面标对，但插上去 Composer 扫到硬件版本是 派 B（24V DO 版），Harmony 机架背板针距不对，物理插不进。退掉，找 Bailey 渠道商订带”Harmony DCI R3 标”的拆机件，出厂带 8DI/8DO 功能测试（125 V 进 DI 识别、继电器触点在 250 V AC 5 A 带载动作 1 万次），窗口期 50 分钟换完，ETS 试验动作电压不抖。老师傅说：” 这号，不翻面标第二行，商家发啥你收啥，插机架那刻才知道错。”
