产品详情

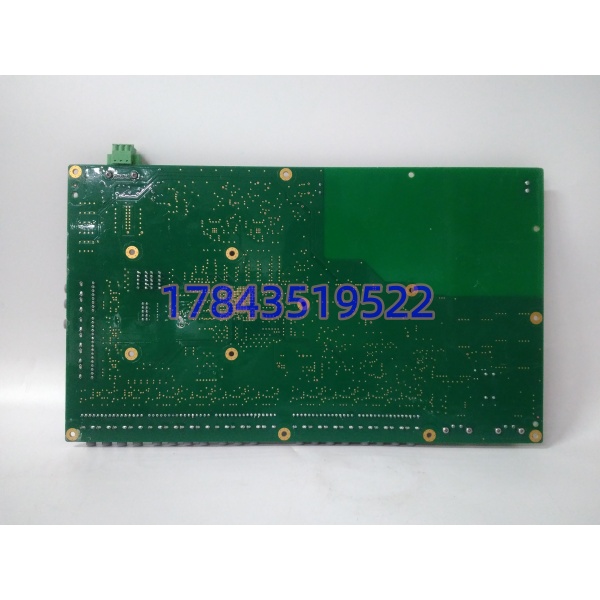

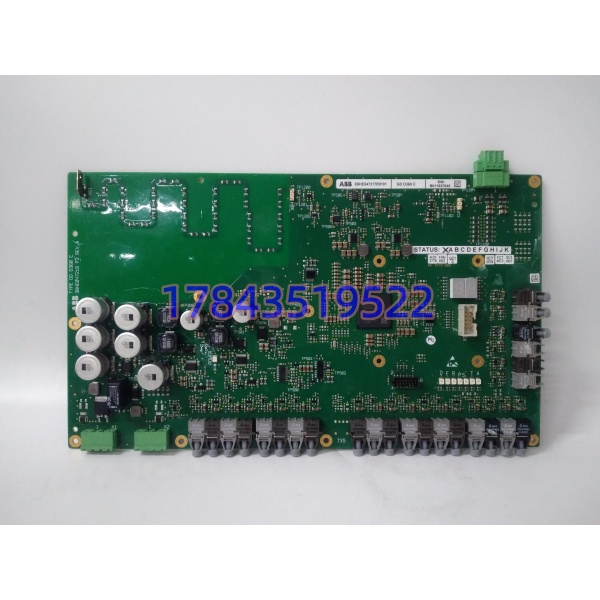

· 型号：GDD360C（3BHE047217R0101）
· 品牌：ABB
· 系列：ACS 6000 / ACS 8000 / UNITROL 6000
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 中压变频器/励磁系统功率单元 IGBT 门极驱动板 |
| 订货号 | 3BHE047217R0101 |
| 配套系统 | ACS 6000（水冷三电平 NPC）、ACS 8000、UNITROL 6000 励磁功率柜 |
| 适配功率器件 | HiPak IGBT 或 IGCT（依功率柜电压等级） |
| 驱动输出 | +15V（开通）/ -8V（关断），典型驱动电流 ±10A 峰值级 |
| 驱动通道 | 单板单路（一对一驱动单只 IGBT/IGCT 栅极） |
| 保护功能 | DESAT 退饱和检测、过流、短路、欠压封锁、软关断 |
| 响应时间 | 故障检测到封锁脉冲 <2μs（微秒级，防器件二次击穿） |
| 通信接口 | 上行/下行光纤（HFBR 级），与控制板隔离通信，无电气连接 |
| 隔离电压 | 驱动侧–控制侧光电隔离 ≥2500VRMS（部分资料标 4000V） |
| 取电方式 | 功率柜内独立辅助电源或自举供电（依柜体设计） |
| 指示LED | RUN（绿）、FAULT（红）、STATUS（黄），部分 Rev 仅两灯 |
| 安装位置 | 功率柜 IGBT/IGCT 模块近旁，紧贴散热器或专用插槽 |
| 冷却方式 | 依靠功率柜水冷/风冷系统，板级无主动散热 |
| 热插拔 | 理论上可在线更换，但高压柜必须断电、放电、验电后方可操作，严禁带电拔插 |
| 工作温度 | -40~+70℃（存储 -40~+85℃） |
| 湿度 | 5–95% RH 非凝露 |
| 认证 | CE、UL、DNV/GL（依 Rev 及最终应用） |
| 停产状态 | ACS 6000 老站续命件，新项目推 PCS 8000/ACS 6080，GDD360C 新货交期长，市场多库存/拆机/翻新 |
| 关联板卡 | CDD350C（老款驱动）、GDD450C（后续代次）、RDNAxxxx（控制板）、RDCU-02C（整流控制） |
| 易混淆 | 代理商页把 GDD360C 写成”控制器””16bit AI””以太网通信”均属套牌，物理上它是纯驱动板 |
产品介绍
GDD360C 是 ABB 中压传动体系里那个”离功率器件最近、离人最远”的板子。它贴在 IGBT 或 IGCT 模块旁边，一头接控制板来的光纤脉冲，一头捏着栅极驱动线，中间隔着 2500V 以上的光电隔离。它的活儿很单纯也很要命：控制板说”开”，它给 +15V 栅压把管子推到饱和区；控制板说”关”，它给 -8V 把管子按死；一旦检测到 DESAT（集电极电压异常抬升，意味着管子快炸了），它自己就在微秒级把脉冲封掉，不等控制板反应。
和 RDCU 控制板比，RDCU 跑矢量算法、算 PWM、发指令，GDD360C 只负责执行；和电源板比，它不吃大电流，只吃辅助电。坦白讲，这板子在工厂里的存在感像保险丝——平时没人提，炸了一个就是几十万 IGBT 跟着陪葬。现在采购 90% 是 ACS 6000 老站十年大修，发现驱动板电解电容鼓包或者 DESAT 检测芯片老化，预防性换一批。新项目 ACS 6080/PCS 8000 已经换了驱动架构，GDD360C 慢慢变成纯备件号了。
应用场景与行业案例
我在现场遇到过最惊险的 30 秒：某钢厂热连轧主传动 ACS 6000，运行中一台功率柜 的 DESAT 检测误动，封锁了该 IGBT 的脉冲，但没炸管。查了一周，最后发现是驱动板上一颗陶瓷电容在高湿环境下绝缘电阻从 10GΩ 掉到 200kΩ，导致 DESAT 比较器基准电压漂移，误判为退饱和。这种故障不会炸管但会频繁跳闸，而且自诊断只报”Drive Fault”，不指向具体电容。换整块 比拆电容返修靠谱得多。
典型场景：
- 钢厂热连轧主传动：ACS 6000 水冷三电平，每相 4 个功率柜共 12 块 ，一对一驱 IGBT，DESAT 保护防轧机堵转炸管。
- 矿山球磨机变频：ACS 8000 驱动 8MW 同步电机， 在粉尘大、振动烈的环境下稳定运行，光纤隔离抗干扰。
- 电厂励磁系统：UNITROL 6000 功率柜， 驱晶闸管/IGBT，故障时 μs 级封锁防止发电机过励。
- 海上平台压缩机：变频驱动柜内 耐盐雾，-40℃ 冷启动正常，不用额外加热。
- LNG 厂冷剂压缩机：ACS 6000 连续运行 5 年不停车，年度维护只做驱动板电容目检和光纤清洁。
真实案例：华北某 1780mm 热连轧，ACS 6000 系统运行第 9 年，R2 机架功率柜频繁报”Drive Fault”但无 IGBT 损坏记录。仪控班连续蹲守三天，用示波器抓 的 DESAT 检测脚波形，发现每次跳闸前 2μs 有一个 8V 的毛刺脉冲，疑似光纤头脏污导致误码。停机柜门打开，拔下 上行光纤用无尘纸蘸酒精擦拭，重新插紧，试车 48 小时无故障。但班组还是决定把该柜 4 块 全部换新（同 Rev 3BHE047217R0101），因为电容已鼓包且 DESAT 芯片批次有潜在老化风险。班长说：”传动柜里最贵的不是驱动板，是 IGBT。一块 一万多，一只 HiPak IGBT 二十多万，省驱动板的钱等于拿二十万的管子赌一万的板子不坏，这笔账谁都会算。”
