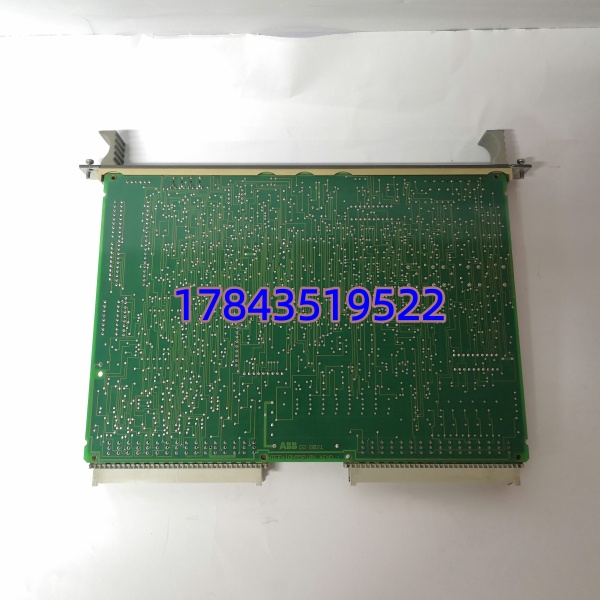

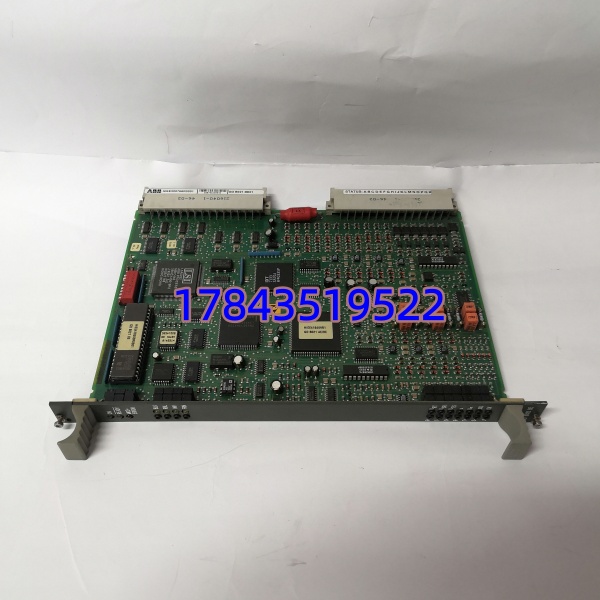

描述
产品详情
· 型号：GDB021BE01
· 品牌：ABB
· 系列：Procontrol G/P — GDB021 Series Gateway / Bus Interface Module（P/N HIEE300766R0001）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | GDB021BE01 |
| 新备件号 (Spare P/N) | HIEE300766R0001（现行） |
| 旧等效编码 | HIEE300766R01 / HIEE300766R0001（早期目录，功能等同——采购两号均可被接受但建议按新号确认） |
| 制造商 | ABB Switzerland / ABB Power Automation (Procontrol Business Unit) |
| 产品类型 | Procontrol GDB021 — Gateway / Bus Interface Module (KU-Bus Link & Station Controller Assist) |
| 适用系统 | ABB Procontrol G (PG) / Procontrol P (PP) 分布式 I/O 或控制机架；配合 PPC380AE01 主 CPU、UFC718AE01 I/O 控制、KUC720AE01 总线耦合 |
| 总线接口 | KU-Bus（Procontrol Local Bus）背板侧；对外通常经 KUC720 或内置光纤/Serial 口连上级（依 GDB021 具体变体——BE01 常见为 KU-Bus Master 配外扩 KUC 链路或站间光纤） |
| 节点地址 | 通过模块侧面 DIP Switch / Rotary Switch 设定（与 PPC380 组态中 Station Address 一致） |
| 状态指示 | 前面板 PWR / RUN / ERR / Link/Activity LED（依 Rev） |
| 供电 | 由 Procontrol 机架背板供 +5 VDC / ±15 VDC（典型功耗 3～6 W） |
| 非易失存储 | 部分版本带板载 EEPROM/NVRAM 存 Station Config ID（由 PPC380 主 CPU 下装） |
| 热插拔 | Procontrol G/P I/O 槽位通常支持在线更换（主 CPU 槽除外）；GDB 槽允许在线插拔——冗余多站配可降级运行待恢复 |
| 隔离特性 | 总线侧与背板光电隔离（典型 ≥1500 V DC） |
| 工作环境 | 工作 -25℃～+70℃（BE01=带保形涂层工业级），存储 -40℃～+85℃，湿度 ≤95% 非冷凝 (G3 ISA S71.04) |
| 安装方式 | 插入 Procontrol G/P 标准机架指定 GDB 槽位（通常 Slot 邻 UFC718 / PPC380 区） |
| 配套工程工具 | ProControl Engineering Tool (DOS/Win早期) 或 S+ Engineering (部分 PG 兼容)；Station Config 存于 PPC380 应用 .prc 并下装至 GDB EEPROM |
| 停产状态 | Procontrol G/P 平台 EOL — GDB021 系列原厂不再产，市面流通 NOS 拆机测好件 |
产品介绍
现场实测发现——某径流式水电站 Procontrol G 柜 #1 I/O 站（PPC380 + UFC718 + GDB021BE01 + KUC720）年检做链路冗余测试拔 KUC720 光纤后 GDB021 的 Link LED 闪但 ERR 偶亮——追查为 GDB021 BE01 光口耦合微污染致 marginal BER，清洁 SC/ST 接头恢复。换个角度说这卡是 Procontrol 站”耳朵”——它挂了整站 I/O 掉线（主 CPU 报 Station Offline）但 CPU 可继续运行；冗余多站配可短时降级。（严格来说 GDB021BE01 不是 主 CPU（那是 PPC380AE01）不是纯 I/O 扫描（那是 UFC718AE01）不是纯光纤延伸（那是 KUC720AE01）——它是本站 KU-Bus 与上级/邻站链路的管理接口，部分早期版含本站诊断缓存供 PG/PP 主站轮询。原厂 EOL 多年只能淘 NOS——到货第一件事核对 DIP Node Addr 与原板一致，确认板载 EEPROM 可被 初始化（通常空片由主 CPU 下装，若含校准 ID 需确认兼容）。）
失效影响范围 = 单个 Procontrol 远程 I/O 站或控制子站全离线——水电/冶金老柜可能引发降负荷或监视盲区。从 TCO 看单价中高但系统整体迁移(→800xA+S800) 成本巨高且有停机窗口要求，现实策略是对在役件做战略囤货（按 N+1 若 Simplex 远程站多），新项目彻底避开 Procontrol 新硬件。应与 PPC380AE01、UFC718AE01、KUC720AE01 成套建库存编码。
替换与升级建议
✅ 直接替换
- HIEE300766R0001 ←→ 旧编码 HIEE300766R01（ABB Cross-Ref 标明后继备件，硬件功能兼容同 BE01 后缀字母）——插原槽 → 主 CPU 自动 Re-scan Station → 确认 Link LED 常亮 & I/O Scan 正常。DIP Node Addr 逐位抄原设置。
⚠️ 软件兼容（需核对接纳）
- 其他后缀（如 AE01/CE01 等若存世）物理可插但 EEPROM 校准 ID / FW 版本可能要求 FW ≥某 Rev——若原工程 .prc 严格校验 Station Type 可能报 Mismatch；需确认 ABB 兼容性矩阵或联络原厂遗留支持。改动：读 ID → 若拒认需升 FW 或重编译 I/O Definition（小～中，需停机窗口）。
❌ 硬件不兼容
- UFC718AE01 / KUC720AE01 / PPC380AE01 —— 物理插槽、背板定义、固件全不同，不可互插替。
- ABB S800 I/O 模块（AI810/AO810/CI8xx 等）、AC 800M 任何 CPU —— Procontrol 背板不兼容。
