描述
产品详情

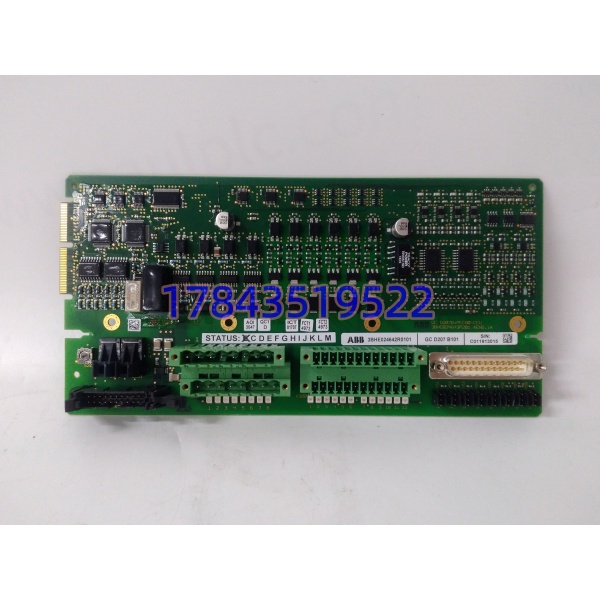

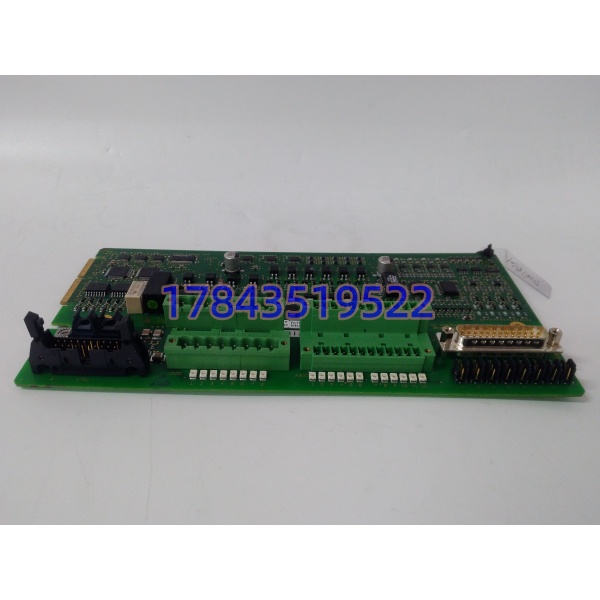

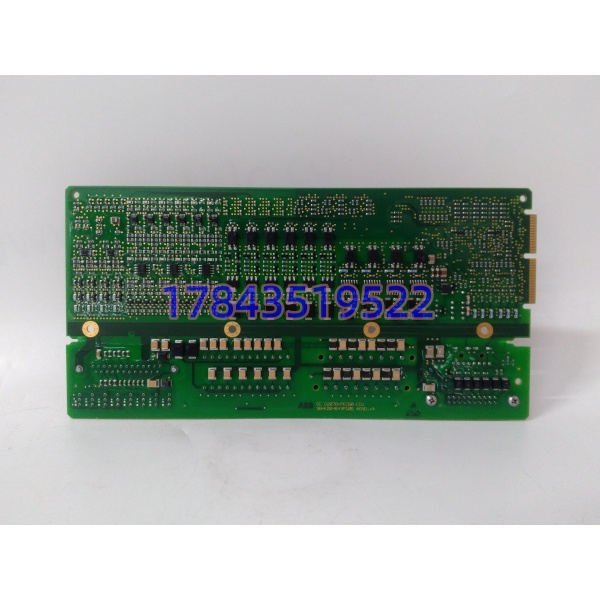

· 型号：GCD207B101（3BHE024642R0101）
· 品牌：ABB
· 系列：AC 800M 通讯附件（PROFIBUS DP Optical Link 家族）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | PROFIBUS DP 光纤链路模块（Optical Link），串接于 CI854A/B 的 DP 前端，将 RS-485 电口转为光纤 |
| 配套模块 | 必须配 CI854A 或 CI854B（AC 800M 的 Profibus DP 通讯模块），GCD207 本身不带 DP 协议栈 |
| 光纤接口 | 依版本：SC 双工（常见）或 ST 双工；一发一收，不可混接 |
| 光纤类型 | 多模 62.5/125 µm（850 nm，典型 2 km）/ 单模 9/125 µm（1310 nm，典型 15 km），以壳体丝印为准 |
| 传输速率 | 9.6 kbps – 12 Mbps，自动跟随 CI854 的 DP 波特率 |
| 协议透明 | 对 DP 协议完全透明，不解析报文、不做地址映射，纯 L1 光电转换 |
| 供电 | 24V DC（18–30V），典型 3–5 W，由 AC 800M 机架背板或就近 24V 电源供给 |
| 指示 | 前面板 PWR（电源）、FX（光纤链路）、SD（信号检测）LED，无 DP 诊断灯（诊断在 CI854 侧） |
| 冗余支持 | 支持环网冗余（Ring），双光纤口可做手拉手环，断一处自动收敛 |
| 隔离 | 光口与电口 1500V AC 电气隔离，彻底切断地电位差和共模干扰 |
| 安装 | 35 mm DIN 导轨安装（独立小盒，不占 AC 800M 机架槽位）或机柜侧安装板 |
| 尺寸重量 | 约 120×50×110 mm，约 0.25–0.35 kg |
| 工作温度 | 0–60 ℃（控制室档），存储 -40–+85℃ |
| 环境 | 5–95% RH 非凝露，IP20 本体（柜内），G3 防腐涂层版本可选 |
| 认证 | CE、UL、IEC 61784-3（DP 一致性）、IEC 61508 SIL 2（系统级，链路冗余加分） |
| 生命周期 | AC 800M 平台仍维护但 GCD207B101 归 Legacy 备件档；新项目推 CI854B + 内置光纤口的新型附件或迁 Profinet；原厂新件难订，流通以库存/拆机为主 |
| 常见误标 | “以太网交换机””网关””CI854 替代品””S800 I/O 模块”均错；GCD207 是 CI854 的附属光电转换器，不是独立通讯设备 |
产品介绍
GCD207B101 是 AC 800M 系统里”把 Profibus DP 从电气层拔高到光层”的那块小盒子。CI854A/B 插在 AC 800M 机架里跑 DP 协议，出 RS-485 差分信号，接 GCD207 的电口，GCD207 转成光纤拉出去，远端再经另一颗 GCD207 转回 RS-485 进现场 DP 从站（变频器、S800 I/O、智能仪表）。它不认识什么是 GSD 文件、不解析 DP-V1 报文，纯物理层光电转换，所以 CI854 的固件版本、DP 参数配置和 GCD207 无关——。
坦白讲，这模块现场最坑的不是参数，是光纤类型和接头混用。GCD207B101 有 SC 和 ST 两个版本，有单模和多模两个光波长，现场最常见事故：备件库发一颗多模 SC 口 ，现场却是单模 ST 链路，插上去 FX 灯不亮，查半天以为是 CI854 坏了。还有人把 当以太网交换机用，拿网线怼 SC 口，怼不进去还怪”接口松动”。我在自备电厂见过最冤的：输煤程控 DP 链路每天下午 3 点断 30 秒，查了一周发现是 光纤接头端面脏，中午阳光直射机柜玻璃窗，灰尘受热扰动导致光衰临界，擦一次端面好了三个月。不是卡坏，是”光路上一粒灰的脾气”。
应用场景与行业案例
退化表现：FX 灯闪或不亮（光衰大、接头脏、光纤折断）、SD 灯异常（接收灵敏度漂移）、高温下光模块发射功率跌、或整条 DP 链路周期性掉站（光纤接头微弯损耗）。最隐蔽的是”光功率刚好在阈值附近”——DP 通讯时断时续， 报”slave not responding”，但换个晴天又正常，查电气层全绿。
- 火电输煤程控：MCC 柜到翻车机/斗轮机距离 1.5 km，RS-485 电口拉不到，CI854A + 单模光纤拉通，抗翻车机变频器群电磁干扰。
- 石化罐区分布式 I/O：S800 I/O 分散在各罐组，CI854B + 光纤环网串 12 个罐区节点，断一处环自愈，防爆区光电隔离隔地电位。
- 冶金轧线变频器群：主传动变频器 Profibus DP 挂在 CI854A 下， 光纤拉进变频柜，彻底切断整流桥对 DP 线的共模干扰，比加隔离器干净。
- 长输管线泵站：泵站间距 3–8 km， 单模 15 km 版本串起全线泵站 DP 网，省中继器。
- 老 AC 800M 升 800xA 过渡：原 + 链路不动，只升控制器 PM866→PM891、升 CB 软件版本， 继续服役。
真实案例：2023 年西北某煤化工，气化炉刮板机 DP 链路每周一早高峰断链 2–3 次，CI854A 报”station 15 missing”。仪表查了变频器、查了 S800 I/O、查了 DP 电缆屏蔽，全绿。最后顺着光纤走到机柜后部，发现 GCD207B101 的 SC 接头端面有指纹油污（上次换件后没擦端面）。用光纤清洁笔擦一次，FX 灯由闪变常亮，断链消失。事后追查：上次换 的仪表工戴手套徒手碰了 SC 陶瓷芯，留下油脂，运行几周后热胀冷缩导致光衰临界。厂长原话：”DP 协议没毛病、 没毛病、S800 没毛病，就一颗芝麻大的指纹让整条线每周一趴窝。”
