描述
产品详情

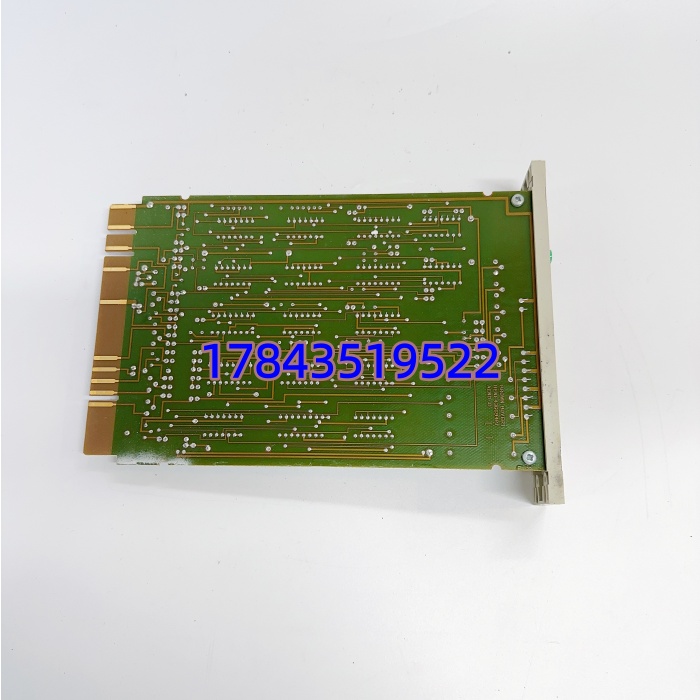

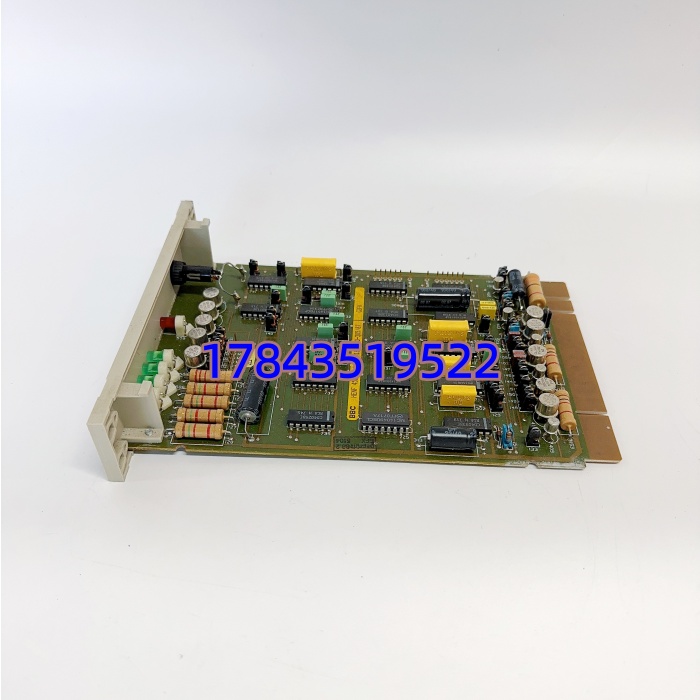

· 型号：G3FK（HENF452878R1）
· 品牌：ABB
· 系列：ACS6000 / PCS6000 — IGCT Gate Firing Unit for 5SHY / 5SDF IGCT (Type FK)
规格参数
- 产品定位：ABB G3FK 系列 IGCT（Integrated Gate-Commutated Thyristor）门极驱动/触发单元，专用于 ACS6000 中压变频器、PCS6000 STATCOM、HVDC Light 换流阀，配合 5SHY 35L45xx / 5SDF 等 IGCT 功率模块使用
- 适配功率器件：ABB 5SHYxx 系列 Press-Pack IGCT（FK 封装类型），具体匹配关系需核对 IGCT p/n 与 G3FK 版本——不同代 IGCT(5SHY-12/5SHY-45 等)驱动参数微调
- 门极驱动电压：典型开通 +15 V ~ +16 V，关断 -15 V ~ -10 V（依 IGCT 数据手册，G3FK 内部 DC/DC 隔离变换），门极峰值电流可达数十 A 级（us 级窄脉冲）
- 控制信号接口：光纤接收通道（Rx）接收主控 PU / Gate Control Board 的触发编码脉冲，光纤发送通道（Tx）回传状态（OK / Fault / Desat / UV）——与 ABB 私有光纤协议匹配
- 保护功能：集成 desaturation 检测、门极欠压锁定(UVLO)、驱动电源故障检测、温度监测接口（NTC/PTC 可选，依版本），故障封锁输出至主控
- 供电要求：由柜内辅助电源模块提供 +24 V DC（逻辑）及 ±15 V DC 或专用隔离电源（依驱动柜设计，部分版本内置 DC/DC 从 24V 生成门极隔离电源）
- 隔离耐压：门极高压侧与低压控制侧光纤隔离 ≥数 kV（实际依 IGCT 电压等级 4.5kV/6.5kV 匹配），符合 IEC 60747相关要求
- 状态指示：板载 LED 显示 POWER / READY / FAULT / TEMP WARN，部分版本带 DIP 用于硬件版本选择/测试模式
- 安装方式：安装于 IGCT 功率模块近旁驱动盒/抽屉内（Gate Unit Compartment），通过短厚铜排与 IGCT 门极端子连接，光纤束引至主控柜
- 工作环境：工作温度 -25 ~ +70℃（柜内受控环境，非直接结露），储存 -40 ~ +85℃，湿度 5~95% RH 无凝露
- 机械：依具体 FK 版本为 PCB 组件或带散热铝壳的完整驱动盒，尺寸/重量依 IGCT 代别不同（需核对原柜图纸）
- 认证：CE / UL（依批次），符合 IEC 61800-5-1安规及 EMC 要求（驱动级）
产品介绍
G3FK HENF452878R1 是 ABB 中压传动和 HVDC Light 里 IGCT 的门极驱动单元——简单说就是 IGCT 的”大脑指挥员”，把主控发来的光纤触发编码变成 IGCT 能吃的 ±15V 门极脉冲，同时盯着 desat 和欠压，出问题立刻封锁并光纤回报故障。它不直接驱动负载，但没有它 IGCT 就是死的，换流阀或变频器根本起不来。
坦白讲，这东西在现场极少坏，但一旦坏就是整机报”IGCT Gate Fault”且无法复位，大概率是驱动电源或光纤接收侧老化。老 ACS6000（运行 15 年+）开始出现 G3FK 电容老化导致 UV 告警，建议做 MRO 备件。有一点要注意： 必须与 IGCT 型号严格匹配（5SHY 12L vs 5SHY 45L 驱动参数不同），HENF452878R1 是特定 FK 版本代号，换备件时必须核对 IGCT 铭牌上的 Recommended Gate Unit p/n，乱换可能触发参数不匹配或保护误动。
应用场景与行业案例
痛点切入：
我在现场碰过矿山提升机 ACS6000 报”Inverter Gate Unit Fault — Ch.3 UVLO”，复位即报。测柜内 24V 辅助电源正常，光纤通断 OK，基本确定 内部 DC/DC 隔离电源老化。这种故障不分闸不伤人但直接锁死传动，矿井提人中途停着——非停不可等备件。
典型场景：
- 冶金轧机主传动 — ACS6000 三电平中压变频器 IGCT 门极驱动，换流桥每臂配 ，非它不可（ABB 专有架构）
- 矿山卷扬/提升机 — 同平台 ACS6000， 故障直接导致提升机安全制动锁死
- 风电/电网 STATCOM — PCS6000 用 IGCT + 做换流阀驱动，要求高 di/dt 门极响应
- 柔性直流输电(HVDC Light) — 早期 IGCT 换流阀阀基电子设备(VBE)通过 驱动各 IGCT 子模块
真实案例：
西北某 2×3500kW 矿井提升机 传动柜，运行第 13 年。某早班试车解锁时报”Gate Unit 2 Fault — No Answer”。光纤回路测试 PASS，量 供电 24V 到端子正常，LED 全灭（应为 PWR 绿），判断板载辅助电源模块失效。库房有一块同 p/n HENF452878R1 测试合格拆机件（确认匹配现网 5SHY35L4510 IGCT），停电开柜、拔旧 光纤及电源排线、拆固定、装新件、恢复连线、上电——PWR 绿、READY 黄闪、主控自检 Gate Test PASS，解锁 OK。有一点要注意： 换完建议在传动调试菜单做 IGCT Gate Pulse Test（非带载），确认各通道光纤回授正常且无 desat 报警，别只看 LED 就完事。
