产品详情

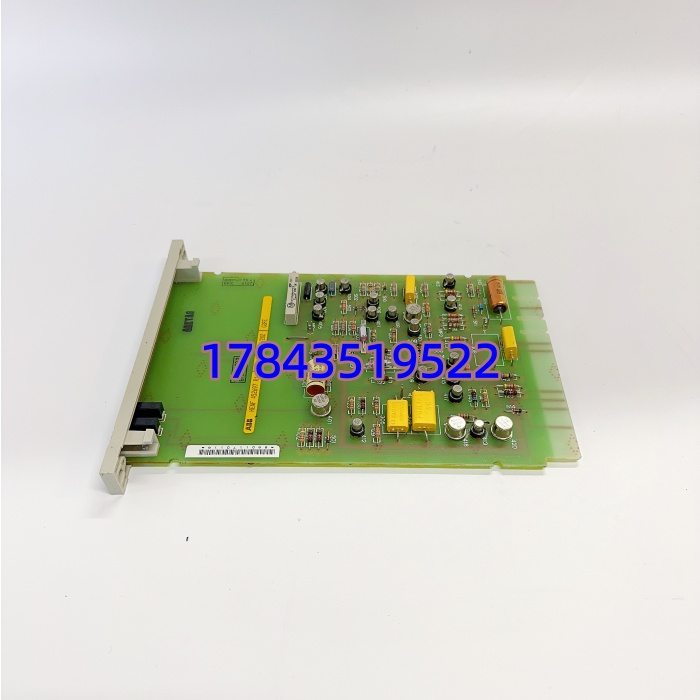

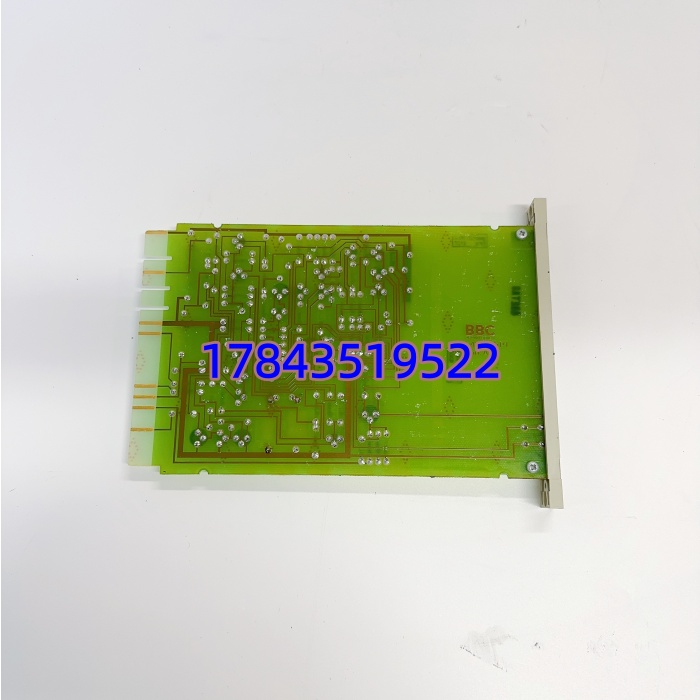

· 型号：HENF452697R1（面板丝印 G3FE，常见对应 S500 系 DI 模块如 SA611F/DI524 类变体）
· 品牌：ABB（Freelance / AC31 / S500 I/O）
· 系列：ABB Freelance 2000 / AC31 S500 I/O Family — Digital Input Module (24 V dc, Positive Logic)
规格参数
- 产品类型：S500 系列数字量输入模块（DI），用于 Freelance 2000 / AC31 / Freelance (modern) 本地或远程 I/O 站
- 适配控制器：Freelance 2000 CPU（PM571/PM581/PM591 等）及 AC31 系列 CPU，经 IM610/IM690 等 I/O 耦合器
- 输入点数：16 点（典型，单排 16 通道分组）
- 额定输入电压：DC 24 V（范围 15…30 V dc，典型工作 24 V）
- 逻辑类型：正逻辑（Sinking，0V / M 公共端 = 信号有效；或 Sourcing 依具体版本—G3FE 丝印常见为正逻辑 24V 侧开关）
- 输入电流：典型 6～7 mA @ 24 V dc（每通道）
- “1” 信号阈值：≥ 15 V dc；”0″ 信号阈值：≤ 5 V dc
- 光电隔离：输入侧 ↔ 模块逻辑侧 隔离（通道组总隔离或分组隔离，典型 500 V AC 工作隔离，测试 1500 V）
- 输入延迟（可滤）：典型 3 ms（部分版本软件可设 0/3/12 ms 防抖滤波）
- 状态指示：16× 绿色 LED，对应通道 ON = 亮
- 模块诊断 LED：PWR（电源）、RUN/ERR（通信/故障）
- 配套端子单元：TU5xx 系列（如 TU521/TU531 等预制螺钉端子块），前端插接
- 背板/总线接口：S500 I/O Bus（与 IM 接口模块或本地 CPU 底板通信）
- 功耗：典型 ≤ 2.5 W（来自背板 5 V / 24 V）
- 安装方式：35 mm DIN 导轨（S500 机架或直接挂轨），带锁紧机构
- 工作温度：0 … +55℃（工业级，以手册为准）
- 防护等级：IP20（柜内）
- 认证：CE / UL / cUL / GL（依生产批次）
产品介绍
HENF452697R1（丝印 G3FE）是 ABB Freelance / AC31 平台的 24Vdc 数字量输入模块，装在 I/O 站里把现场泵阀限位、急停按钮、继电器辅助触点读进 CPU。它前端配 TU5xx 端子块（螺丝或弹簧笼），每通道独立光电隔离，LED 当场能看到哪个点闭合——排查接线省事。跟普通 PLC DI 比， 模块走 ABB 私有 I/O 总线，可本地挂 CPU 也可经 Profibus / Ethernet 远程扩展（配对应 IM 耦合器），老厂 Freelance 2000 柜十有八九是这个架构。
有一点要注意： DI 分正逻辑（Sink / Source）版本，G3FE 丝印常见对应 24V 正逻辑 sinking（现场开关把输入+24V 接到 DI，公共端 M 回 0V）。买前核对拆除模块完整件号及所配 TU 端子块型号——端子块不通用（TU511/TU521/TU531 等针定义略有差异）。
应用场景与行业案例
痛点切入
我在水处理提升泵房遇过老 DI 模块两通道”常亮”——内部光耦漏电，液位浮球实际断开但程序读到 True，低液位泵还在抽造成干转。换模块后正常。这类 模块跑了十五六年偶尔有通道劣化，特别是潮湿环境，MRO 建议备 1～2 块。
典型场景
- 自来水/污水泵站 Freelance 2000 系统 — 液位开关、手/自动选择钮、泵运行/故障反馈进 DI 参与启停联锁
- — 阀门全开/全关限位、紧急停机按钮接入顺控
- 食品饮料包装线辅助控制 — 光电开关联锁， DI 响应快（可设输入滤波）防误触发
- 老厂 AC31 升级保留 I/O 柜 — 只换 CPU 为 Freelance， DI/DO/AI 模块可继续沿用
真实案例
华东某污水厂，Freelance 2000 系统 DI 模块（G3FE / HENF452697R1 同类）运行第 14 年，雨季某通道偶发自保持”1″，导致 #3 提升泵低液位未停。趁年度大修换全新件，确认配原 TU521 端子块接线一致，插上后 RUN 灯亮，通道 LED 随现场浮球正常翻转。在线监视所有点态 OK，再无虚假信号。仪控班说：”这老 柜比新小型 PLC 耐造，DI 卡岁数到了该换就换。”
