描述

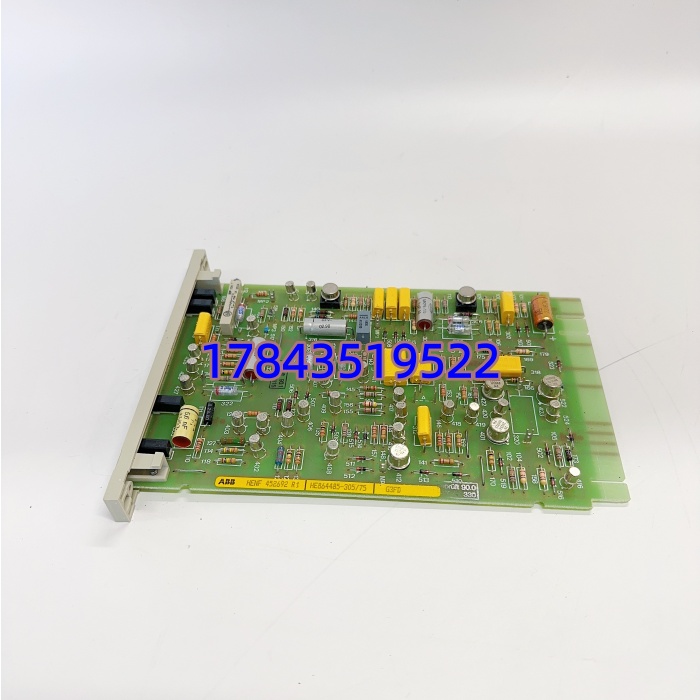

产品详情
· 型号：G3FD（HENF452692R1）
· 品牌：ABB
· 系列：Freelance 2000 / AC 800F — G3 Series Digital Input Module（DI 24V DC, 16 ch）
规格参数
- 产品类型：数字量输入模块（DI），适用于 ABB Freelance 2000 / AC 800F 控制系统 I/O 站
- 完整型号：G3FD，物料号 HENF452692R1（兼容替代参考 3BDZ003040R1，核对本站 firmware 版）
- 通道数：16 路独立数字量输入（Channel 0–15），分组或共地返回依现场接线方式
- 额定输入电压：DC 24V（范围 19.2–28.8V DC），支持 NAMUR 近似检测（部分固件）
- 输入类型：正逻辑（Sink/Source 均可，典型 Source：现场开关闭合使输入+24V→DI→0V 公共；或 Sink 接 0V 公共——依柜图定义）
- 输入电流（典型）：≈ 7 mA @ 24V DC（逻辑”1″阈值通常 11–15V DC，需核对手册）
- 隔离方式：每通道组光电耦合隔离，通道 ↔ 背板/系统侧 ≥ 500V AC（1 min）
- 输入滤波：硬件 RC 滤波 + 软件可设去抖时间（典型 3/10/20ms 可选，依组态）
- 状态指示：16 枚独立 LED（绿亮=逻辑1/ON），模块 RUN / ERR 指示灯
- 接线端子：前部弹片式端子块（可插拔，带编码锁），线径 0.2–2.5 mm²
- 背板接口：G3 系列专用 40pin/欧式插座，与 G3 底座/机架兼容（注意与 S500 系列不互换）
- 功耗：背板 5V DC 供电 ≈ 100–150mA（典型值，以实测为准）
- 工作环境：-25℃～+70℃（运行），-40℃～+85℃（存储），5%～95% RH 非凝露
- 防护/认证：IP20（机柜内），CE / UL / cUL / GL（船级社部分版），EMC IEC 61000-6-2/6-4
- 尺寸：标准 G3 模块尺寸 ≈ 约 105×130×75 mm（H×W×D 需核对安装图）

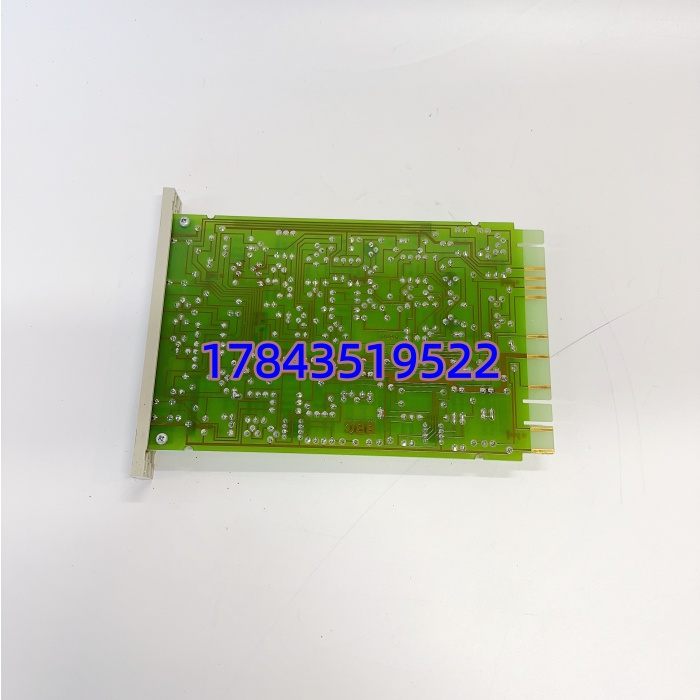

产品介绍
G3FD HENF452692R1 是 ABB Freelance 2000 / AC 800F 系统用的 16 点 24V DC 数字量输入模块，插在 G3 系列本地站或 Fieldbus 远程 I/O 站的机架/底座上。它把现场按钮、限位开关、电机运行反馈、液位开关等干/湿接点信号经光电隔离读进控制器，每点有独立 LED 方便柜前查状态——这是老系统维护时排查”点不亮”最快的手段。
我在化工厂 Freelance 站遇过整块 DI 点偶尔”鬼跳”——最后查是端子排松动接触电阻变大低于逻辑阈值，G3FD 的 LED 直接帮定位到具体通道。相比 S500 系列 DI 模块，G3FD 弹片端子压紧更牢、拆线快，但要注意 G3 系列底座与 S500 机械不兼容，别硬插。有一点要注意：若现场是 NAMUR 接近开关（8V 掉线检测型）需确认本模块版本支持 NAMUR 阈值，普通 24V DI 可能不识别断线报警。
应用场景与行业案例
现场最怕的是限位开关明明闭合但画面显示 0——G3FD 上对应通道 LED 不亮就能立刻排除是柜内问题还是现场线路断，省大量捋线时间。
典型场景：
- 水/污水厂 Freelance 2000 站（市政环保）—— 采集格栅/刮泥机限位、液位浮球、就地启停按钮反馈，非它不可因需与 G3 底座及 Freelance 工程软件原生兼容。
- 中小型化工/制药批处理装置（过程控制）——采集电磁阀反馈、安全阀起跳接点、机泵运行/故障 DI，与 Freelance 顺控逻辑直接挂钩。
- 食品饮料包装线辅控（配合 AC 800F）——就地急停按钮、安全门联锁 DI 进系统做 E-Stop 链，要求通道独立 LED 便于调试。
- 老线延寿 MRO 替换（Freelance 系统保有量仍大）——原 老化或端子氧化导致偶发丢点，同型号热/冷替换恢复。
真实案例：
西北某污水处理厂提升泵站，Freelance 画面显示”2#格栅上限到位”始终为 0 但现场目测限位已碰合。开柜看 对应通道 LED 也不亮→量 DI 端子对 0V 有 24V（现场开关正常闭合）→轻压弹片端子发现微松、重压后 LED 亮、画面变 1。顺手把同站四块 全部复紧并备一块 HENF452692R1 做冷备。老师傅说：”这灯比万用表快，以后先看来柜再看现场。”
