描述
产品详情

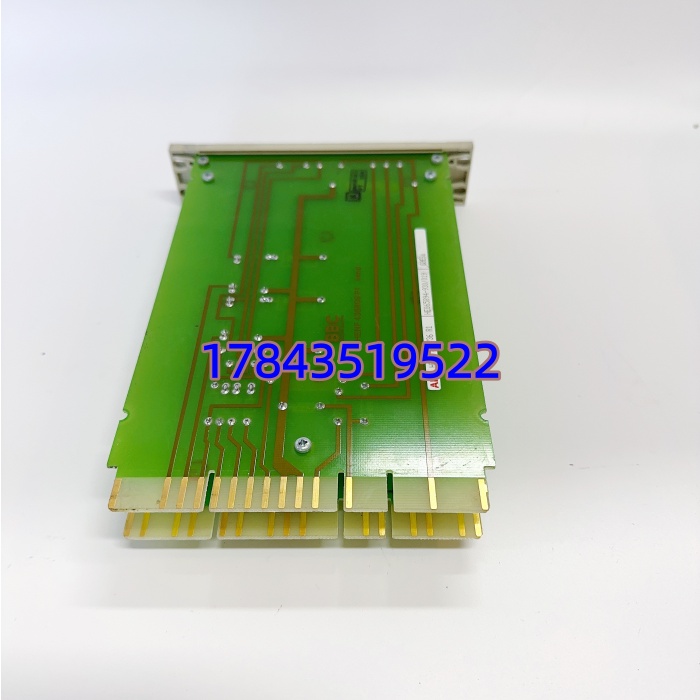

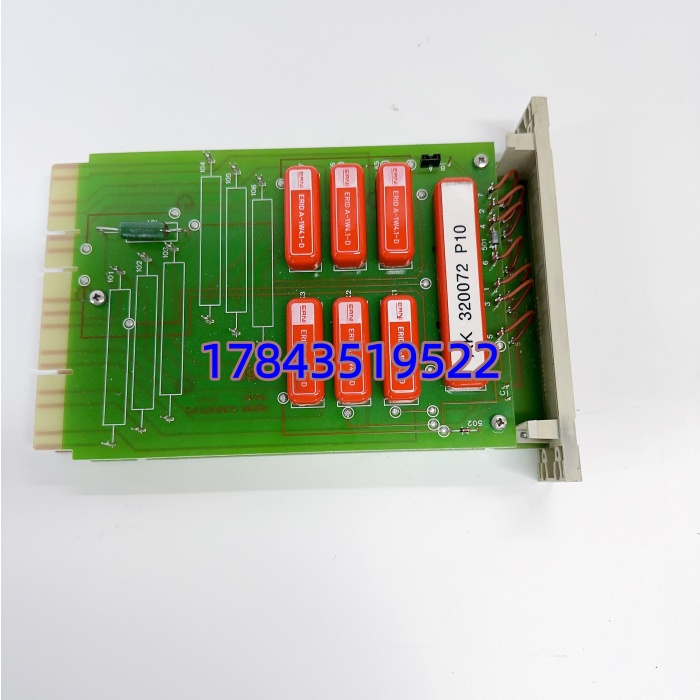

· 型号：G3ESa（HENF318736R1）
· 品牌：ABB
· 系列：ABB Procontrol P13 / P14 DCS — G3E 系列系统处理/通信接口模块
规格参数
- 产品类别：Procontrol P 系统机架插卡——G3ES 系列系统层处理或通信耦合板（具体功能依机柜配置可为总线接口/通信处理器/仲裁单元）
- 适用系统：ABB Procontrol P13、P14 分布式控制系统（常见于 300MW+ 火电厂 CCS/ETS、大型石化过程控制）
- 安装位置：Procontrol P 专用系统机架插槽（通常相邻电源或主处理单元，依系统拓扑定）
- 供电方式：由系统背板供 +5 V DC 逻辑电源（典型功耗需核对原厂手册，现场约数瓦级）
- 总线接口：Procontrol 专有系统上行/下行总线，连接上级控制器与本地 I/O 接口单元
- 状态指示：板载 LED（RUN / FAIL / COM 或等效，绿=正常 红=故障/配置丢失）
- 连接形式：标准欧式插卡金手指，螺钉或卡扣锁紧于背板
- 存储器：板载 EEPROM/Flash 存站点地址、通信参数，与系统数据库同步
- 诊断功能：上电自检、看门狗、通信超时检测，故障码通过 PG 维护终端读取
- 工作环境：0 ~ +55℃（运行），-25 ~ +70℃（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE / IEC 61010 / 电厂过程控制 EMC 要求（以原厂铭牌为准）
- 物理尺寸（约）：标准 Procontrol P 插卡，依机架定（典型 ≈160×100 mm）
- 停产状态：Procontrol P 系列已 EOL，市面流通为 NOS 或测好拆机件
产品介绍
G3ESa HENF318736R1 是 ABB Procontrol P13/P14 老 DCS 的系统层插卡，归属 G3E 系列。它不采集信号也不驱动 DO，作用是在系统机架里做通信耦合或处理协同类工作——把上层控制器指令和底层 I/O 总线数据桥接起来，部分配置也参与总线仲裁。老电厂如果这块板 EEPROM 坏或元器件老化，对应 I/O 子站或通信链路会报”Station Not Responding / Bus Timeout”，所有该站过程值变坏点。
有一点要注意：G3ES 系列外形几乎一样但后缀字母（G3ESa / G3ESb / G3EC 等）和 HENF 编号决定功能与固件，HENF318736R1 必须与原拆件完全一致，乱换可能 Slot 不识别或系统报 Configuration Mismatch。我在现场遇过库房发成近似 HENF 号 G3EC 替 G3ESa，插上 CP 报 Slot Type Error，白拆一次。采购前拍旧板正反面铭牌核对。
应用场景与行业案例
痛点切入
Procontrol P 系统某子站脱网，上位所有 AI/AO 变 BAD，先查电源、I/O 卡、终端电阻都 OK，最后锁定 G3ESa 通信处理板老化丢帧。原厂早已 EOL，等新订等于全线待机，必须找测好库存件插回重刷参数恢复。
典型场景
- 火电厂锅炉/汽机 Procontrol P14 CCS — G3ESa 作通信耦合卡连接操作员站与现场 I/O 总线，非它子系统不上线。
- 大型化工厂聚合/精馏 P13 DCS — 管理多 I/O 站数据交换，老装置延寿期唯一兼容原拓扑备件。
- 水电厂辅机 LCU Procontrol P — 负责与上位监控系统通信，掉线影响闸门或辅机顺控监视。
- 造纸碱回收工段老 DCS — 同类 G3E 系列混插，按 HENF 编号严格区分功能。
真实案例
北方某热电厂 #1 机 Procontrol P14，#2 子站后半夜脱网，SOE 报 Substation Timeout。先换 I/O 电源、重做终端电阻无果，把 G3ESa HENF318736R1 拆下目检无烧痕但换块测好库存件插回→上电→PG 维护终端重下装 Station Configuration（或自动同步）→子站 Online，AI 全恢复。老师傅说这种板十五年来第一次坏，以后按两个同型子站备一块，别等全停找件。
