描述
产品详情
· 型号：G2010 A 10.4ST（ABB GOP2 G2010A 10.4ST）
· 品牌：ABB
· 系列：GOP2（Graphic Operator Panel 2）
规格参数
| 参数项 | 规格值（需核对/以原厂手册为准） |
|---|---|
| 显示屏尺寸 | 10.4 英寸 |
| 显示类型 | 彩色 TFT LCD（部分资料提STN，现场常见是TFT） |
| 分辨率 | 800 × 600 像素（SVGA） |
| 触摸屏 | 电阻式，单点触控，标配触笔或手指操作 |
| 处理器 | ARM Cortex-A8 或 A9，约 800 MHz（不同批次有差异） |
| 内存 | 512 MB RAM，4 GB Flash（早期批次可能16 MB程序容量，需核对） |
| 供电电压 | 24V DC（典型，标称 24V DC ±10%；少数资料提12V或24–48V，以铭牌为准） |
| 通信接口 | 以太网 10/100 Mbit/s，RS232，RS485，USB 宿主/设备口 |
| 防护等级 | 前面板 IP65，后面壳体 IP20（柜内安装） |
| 工作温度 | 0°C 至 +50°C（常见规格），部分渠道标 –20°C 起，宽温版需核对 |
| 存储温度 | –40°C 至 +70°C |
| 安装方式 | 面板嵌入式安装（控制柜门开孔） |
| 外形尺寸 | 约 276 × 195 × 76 mm 或 280 × 210 × 55 mm（带边框），开孔尺寸需查图纸 |
| 重量 | 约 1.8–2.5 kg（依外壳版本不同） |
| 相对湿度 | 10%–90% RH，无冷凝 |
产品介绍

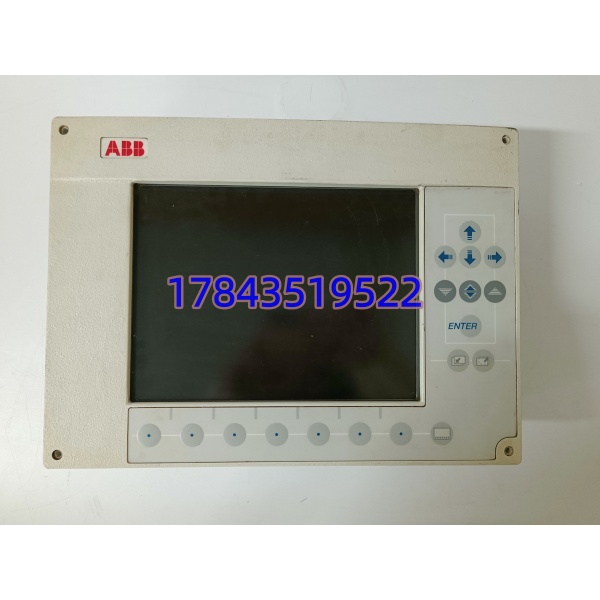

这是 ABB GOP2 系列的 10.4 寸图形操作面板，定位很直白：给操作员一个耐造的触摸屏，跑 HMI 项目，连 PLC 或 DCS 显示实时数据、报警、趋势、配方。面板前面 IP65，电阻屏戴手套也能点，适合电厂、化工厂、造纸这些满是粉尘或偶尔溅水的现场。背后以太网口直接进厂级网络，RS232/485 接老柜子里的串口 PLC，USB 插 U 盘做备份和恢复。
和同期 Siemens TP170 或 Pro-face 比，这货最大卖点是和 ABB 自家生态（AC500 PLC、Advant OCS）几乎零配置就能通，ABB 驱动库直接拉变量。缺点是 GOP2 已停产多年，现在基本是二手/翻新备件市场流转，新项目别选它，老系统保产才买。坦白讲，它就是为延长旧 DCS 寿命设计的替换屏，不是给新建 SCADA 用的。
应用场景与行业案例
痛点切入：我在现场遇到过 Advant OCS 操作站原装 CRT 控制台退休，原厂早不供货，换整套 DCS 要停炉两周、报价六位数。还有化工厂腐蚀环境，普通办公屏三个月背光灯全灭，非计划停机等备件等了八小时。G2010 就是拿来顶这类坑的——旧系统不停机，耐脏耐造，插上就能跑原有 HMI 工程（GOP2 工程文件向下兼容，但需确认固件版本）。
典型场景：
- 发电厂辅机监控：机组 DCS 侧边加一个本地 HMI，电工在就地柜门前调设定值、看报警，不用跑主控室，以太网直连 AC800M。
- 造纸厂湿部操作点：高湿+纸浆飞沫，前面 IP65 电阻屏戴橡胶手套照点不误，RS485 连老 PLC-5 或 AC500 做局部改造。
- 化工厂老旧 Advant OCS 替换：原操作台鼠标键盘失效，换 G2010 挂墙上，跑原 GOP 项目文件，减少停机时间。
- 食品饮料包装线：10.4 寸够显示整条线状态图，配方切换一键完成，24V 供电直接从柜内开关电源取。
真实案例：去年冬天在山西一个自备电厂，#3 机组原 Advant OCS 操作台 CRT 高压包炸了，原厂早停产，采购走新 DCS 改造要走半年预算。凌晨 2 点我翻备件柜翻出一块二手 G2010 A 10.4ST，刷入从旧工程站拷出来的 .gop 文件，以太网口接原来 hub，开机后画面一模一样，操作工五分钟上手。说实话，那晚室外 –18°C，机组没跳闸，省了至少 20 万非计划停机损失。这块屏成色一般、外壳有划痕，但在现场它就是救命备件。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。24V 直流供电下带电拔插会打火，可能烧毁背板通信口或屏内电源模块。正确做法：先断 24V 空开，拔通信线缆，再拆面板。恢复时先装好再通电。
- 停产了，替代方案是什么？原厂 GOP2 全线停产，新项目用 ABB CP600/CP610 系列 HMI，但工程文件不自动转换，要重画画面。老系统保产直接用二手 G2010，成色选测试过的翻新件，带 3–6 个月质保即可。实在找不到，可评估第三方 HMI 通过 Modbus TCP 连 ABB PLC，但变量映射很麻烦，工期要算进去。
- 兼容性与程序丢失风险？ 工程文件向下兼容到一定固件版，但跨太大会拒载。换屏前一定用 U 盘做完整备份（.gop + 配方 + 报警日志），新屏首次上电先确认固件版本匹配再烧程序。断电后 Flash 里程序一般丢不了，但电池（如有）没电会导致 RTC 时间复位，不影响逻辑。
- 成色与防伪鉴别？二手市场水深。看螺丝有无拆过痕迹，屏幕四角有没有死像素（上电全白/全黑画面查），电阻屏四边用力点一下看漂移没。摸背后标签，原厂 条码是 ABB 字体+序列号可查，翻新件常贴新贴纸盖老码。通电测以太网口灯闪不闪，RS485 自发自收跑个 Modbus 帧。
