描述
产品详情
· 型号：FI840F
· 品牌：ABB
· 系列：AC800F 现场总线模块（FI810F CAN / FI820F 串口 / FI830F Profibus DP / FI840F FF H1）
技术参数
- 产品身份: AC800F 控制器 F1–F4 现场总线槽专用模块，内带协处理器把 CPU 并行流转成 FF H1 报文，不独立组态

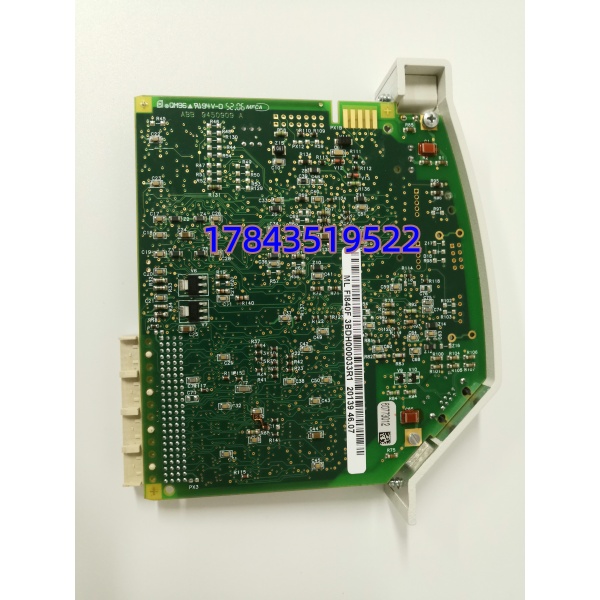

- 订货号: 3BDH000033R1（8 位物料号，白标签印 FI840F + 3BDH000033R1）
- 协议: Foundation Fieldbus H1（IEC 61158 Type 1），支持 Link Active Scheduler 功能块调度
- 通道: 双通道独立 H1（两路 DB9 或端子，依底座），每通道 31.25 kbps
- 节点能力: 每 H1 段理论 32 台现场设备（受电源与电缆衰减限制，工程常按 16–24 台设计）
- 供电: 由 AC800F 背板 5 V DC 取电，模块自身功耗约 1.5 W，现场仪表 24 VDC 由外部 FF 电源调节器供（非本卡出）
- 隔离: 总线侧与背板侧 1.5 kV AC 隔离（依 AC800F 底座型号）
- 安装槽位: AC800F 的 F1–F4 四槽之一（CAN 的 FI810F 必须占 F1，FI840F 可在 F2–F4 任意）

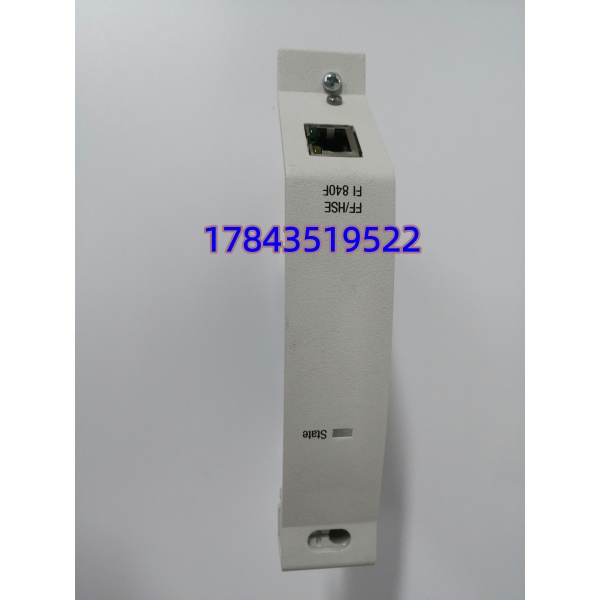

- 指示: 面板 RUN / ERR / ACT 三组 LED，看灯序判链路活否比连组态软件快
- 机械: 约 125×155×28 mm，0.15 kg（渠道页有写 0.75 kg 是把外包装重算进去了）
- 环境: 工作 0~+60 °C（部分资料标 -20~+70 °C 为存储放宽），5%–95% RH 非凝露，IP20 柜内
- 软件: 由 AC800F 控制器通过 CBF（Control Builder F）装载 FF 协议栈与 GSD/EDS，FI840F 本身无 Web 管理页
- 认证: CE / ATEX 环境适应性（具体防爆取决于现场 FF 仪表与段电源），RoHS
- 状态: 平台 ABB 仍接修，FI840F 未单列 EOL
产品介绍
化工厂 FF 段上两台 Rosemount 3051S 变送器突然全离线，查 DCS 报”FB Segment 1 No Schedule”——这种毛病十次有七次是 跑飞或 H1 耦合变压器饱和，不是变送器坏。 在 里的位置很专：它不吃 S800 I/O 的点表，也不管 Profibus DP，只把控制器里 FF 功能块（AI/AO/PID）的调度通过 H1 链路甩给现场阀门定位器和变送器，Link Active Scheduler 在卡内协处理器跑，31.25 kbps 看似慢，但 FF 是发布/订阅制，32 台仪表轮询一遍毫秒级，比轮询式 4–20 mA 还省线。某甲醇装置 4 个 H1 段共 96 台 FF 仪表，全靠 4 块 在 F2–F4 槽撑着，控制器 PM802F 主备切换时 FF 链路不丢调度，这是拿普通串口网关顶替不了的。
采购侧讲，这卡 SEO 污染极重：有页把它写成”Profibus DP 12 Mbps 卡”（那是 CI801/ FI830F 的参数错贴），有页写”支持 PROFINET/Modbus 多协议”（ 只认 FF H1，多协议是渠道编造），还有页标”24 VDC 独立供电”（错，它由 背板 5 V 取电）。，和同号 CI801（Profibus DP 从站）是两物，合同里必须写”ABB 3BDH000033R1 Foundation Fieldbus H1 模块（非 CI801）”。2026 年国内现货挂价 ¥1,790（易卖低标）到 ¥3,580（机电之家）到 ¥3,950（厦门系）再到 ¥2,769（易卖另一店），全新原装 New Surplus 真实成交 ¥2,800–¥3,800/块 含税运带测试较稳，低于 ¥1,500 的”全新”多拆机金手指有插痕。领导批价卡 ≤¥3,800/块、12 个月质保、带 下装后 H1 段扫到变送器视频即可。它不适合拿去当 Profibus DP 主站——那是 FI830F 的活，买错协议整个 FF 段起不来。
