描述
产品详情
· 型号：FI830F
· 品牌：ABB
· 系列：Freelance AC 800F / AC 800M — Fieldbus Interface Module（F-Slot）
技术参数
- 模块全称：FI830F Profibus DP Master Fieldbus Module
- 订货号：3BDH000032R1（个别批次后缀 A 即 3BDH000032R1A，功能等同）
- 通信协议：PROFIBUS-DP V0 / DP-V1（EN 50170/ DIN 19245标准），Master Class 1 & 2
- 传输速率：9.6 kbps ～ 12 Mbps 自适应（通过 GSD 文件组态设定）
- 物理接口：1 × 9-pin D-Sub female（RS-485 A/B 线），内置 Profibus 终端电阻切换位
- 电气隔离：现场总线侧与系统背板间 ≥1500 V AC（光隔离），抗地环路干扰
- 从站容量：单段最多 126 个 Profibus DP Slave（实际受扫描周期限制建议 ≤64 密集数据从站）
- 板载缓存：共享双口 RAM（约 128～256 KB 依固件），最小占用 CPU 过程映像
- 供电方式：由 AC800F 控制器机架背板供 24 V DC（典型功耗 2.4～2.8 W）
- 热插拔：支持带电插拔（Hot-Swap），更换后需在 CBF 中重激活或自动识别
- 组态软件：ABB Control Builder F (CBF) V7.1 SP2a 及以上，导入从站 GSD 文件

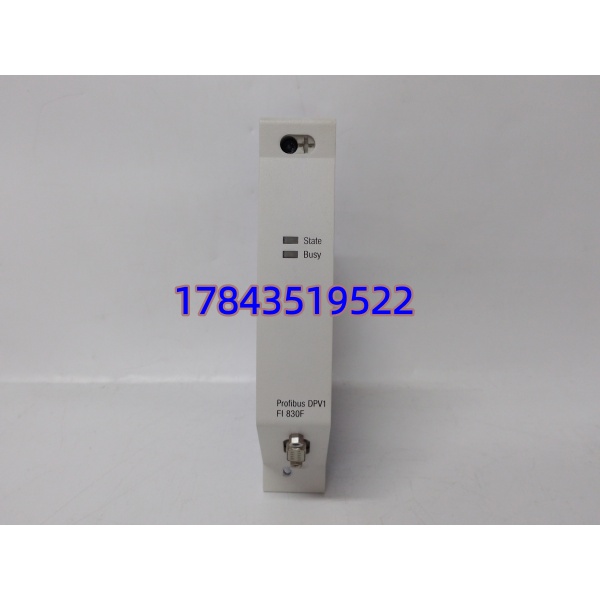

- 指示灯：PWR（电源绿）/ RUN（运行绿闪）/ ERR（故障红）/ BUS（总线状态）
- 工作环境：运行 -25～+60℃；存储 -40～+85℃；5～95% RH 无凝露；IP20 机柜内安装
- 尺寸 / 重量：约 28(W)×125(D)×155(H) mm；≈0.2～0.26 kg
- 认证：CE、cULus、符合 Profibus 国际行规（以实物标签为准）
产品介绍
化工厂或电厂 DCS 改造时，AC800F 控制器要和现场几十台西门子 MM440 变频器、ET200M 远程站及智能阀门定位器走 Profibus-DP 通信——这时 FI830F 就是必配的”翻译官”。它插在控制器机架 F1～F4 任意槽位（CAN 总线模块 FI810F 固定占 F1），Control Builder F 里加载 GSD 后自动映射 I/O 区，DP-V1 还支持非周期读写从站参数和读取扩展诊断，比老 DP-V0 省掉大量轮询麻烦。
采购角度它的价值在于：单模块撑 126 从站、支持冗余控制器热备不停机、前面板 LED 直判 BUS 故障（省带笔记本去柜前），且市场流通量大交期相对可控。缺点也直说——不支持 Profinet、FF H1、Modbus RTU（那些分别是 FI840F / FI810F / FI820F 的职责），别指望一块搞定所有总线；另外老 CBF 版本（低于 V7.1）可能不识别新版 FI830F 固件，升级前先确认兼容性。
替换与升级建议
✅ 直接替换
- FI830F（3BDH000032R1）←→ 同型号新件/NOS：PIN 对 PIN 插入 AC800F 机架同槽位，CBF 工程不需改组态，热插拔更换后下载驱动或让系统自动重识别即可，停机或在线切换约 5–15 分钟（冗余系统可在线更换单侧）。
⚠️ 软件兼容（需改配置／不同功能）
- FI820F（3BDH000031R1，串行/RS485 Modbus RTU）→ ：物理插槽兼容但协议完全不同（串口 vs Profibus DP），不能直接替，需重新组态 Profibus 网络、导入 GSD、重新映射 I/O 变量，改动量大仅当原系统设计为 Profibus 时适用。
- FI840F（Foundation Fieldbus H1）→ ：总线类型不同（FF vs DP），硬件插槽兼容但工程需完全重配，不推荐互替除非总线架构整体变更。
❌ 硬件不兼容
- ABB S800 I/O 通信适配器（CI854A / CI867 等）： 是 AC800F CPU 机架专属模块，不能插入 S800 I/O 扩展架或当独立网关用。
- 西门子 CP 561x / IM153-x：
若无全新原厂件（部分区域 Legacy 状态），欧市有经 ABB 授权翻新品（需附测试证书），采购时要求渠道出具原厂标签照片、序列号可查及质保承诺，停产替代须经业主书面同意。
