描述
产品详情

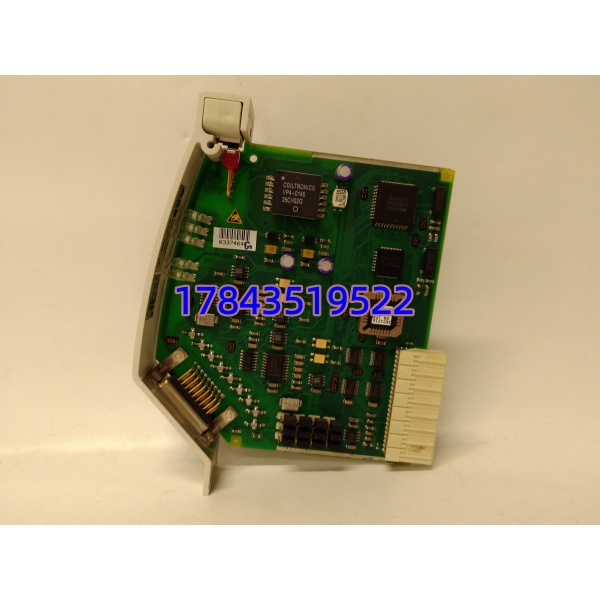

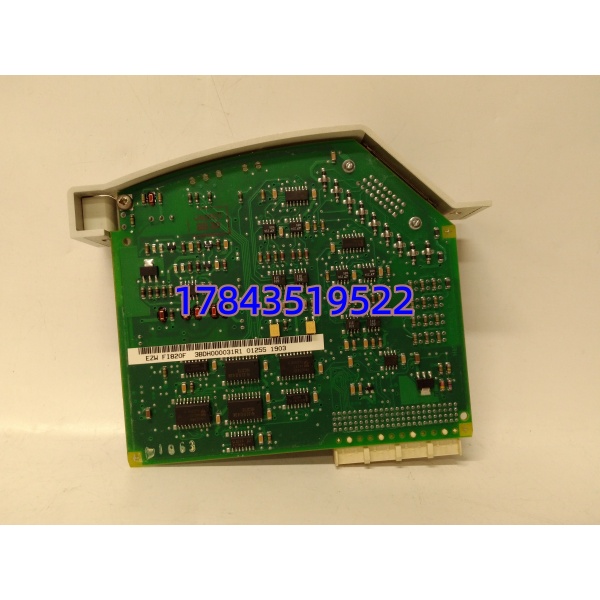

· 型号：FI820F（3BDH000031R1）
· 品牌：ABB
· 系列：Freelance AC 800F（PM802F / PM803F 控制器机架用）
技术参数
- 产品型号：FI820F
- 订货号（物料码）：3BDH000031R1
- 适用系统：ABB Freelance AC 800F（PM802F、PM803F 控制器机架插槽 F1–F4）
- 模块类型：现场总线通信接口模块（Profibus DP V1 + 双串行口）
- Profibus DP 速率：9.6 kbps ～ 12 Mbps（自适应或软件设定）
- Profibus DP 接口：1 × 9-pin D-Sub 母座（RS-485 差分 A/B）
- 串行接口：2 × 独立通道，DB9，可分别配 RS-232 / RS-422 / RS-485（Modbus RTU ASCII 支持）
- 最大 Profibus 从站数：126（单网段，受 GSD 配置限制）
- 电气隔离：≥1500 V AC（通道↔背板，通道间），抑制地环流
- 背板供电：+5 V DC（由 AC 800F 机架电源模块经背板提供）
- 功耗：典型约 1.5～2.5 W
- 工作温度：-25 ℃ ～ +70 ℃（工业级）
- 存储温度：-40 ℃ ～ +85 ℃
- 安装方式：插入 AC 800F 控制器扩展槽 / DIN 导轨机架
- 防护等级：IP20（控制柜内）
- 认证：CE、UL/cUL、CSA、IEC 61326（EMC）
- 热插拔：支持（CBF 工程软件中需先”释放”再拔出）
产品介绍
老装置 DCS 扩容时最头疼的就是新增第三方设备——ABB 原 S800 I/O 不自带 Profibus 主站，硬接线点又不够，而换整套控制器代价太大。FI820F 的定位就是插进现有 AC 800F 控制器空闲槽位直接补上 Profibus DP Master（或串行口），让称重仪表、ABB/西门子变频器、气体分析仪走标准总线进 Freelance 系统，省掉一堆硬接线端子排和隔离器。现场实测发现它和 PM803F 组态几乎零学习成本——Control Builder F（CBF）里加载 GSD 文件拖入从站就完事，比早期 FI810F 多了第二路串口且 DP 速率上限提到 12M，老项目升它基本不用改逻辑只重编译。
严格来说它仅适配 AC 800F 机架，不能插进 AC 800M（那是 CI854/CI857 的地盘），也别把它当模拟量或数字量 I/O 卡用——它本身没有过程信号采集通道。商业层面提醒两点：ABB 已将 FI820F 划入 Legacy（停产备件）产品线，新项目建议核实是否有替代推荐，但存量装置维保大量仍在用；欧产全新件交期偏长（6–12 周常见），国内渠道通常有测试良品或全新库存（3–5 工作日），抢修项目优先考虑。不支持 AC 800M / S800 I/O 底座直插，这是硬边界。
替换与升级建议
✅ 直接替换
- FI810F → FI820F（同 AC 800F 机架）——物理插槽兼容，在 CBF 工程里更新硬件目录重新编译即可，原有 Profibus 参数可继承。建议核对固件版本与 CBF 版本匹配（CBF V9.x+ 推荐），改动约 30 min～1 h，无额外硬件成本。
⚠️ 软件兼容（需改配置/不同系统）
- AC 800M + CI854A/C（Profibus DP 模块）——功能近似但硬件体系完全不同，需改用 AC 800M 的通讯模块并重建硬件组态，属跨平台迁移而非直接替换，工程量大。
- 只用串口 Modbus RTU 的老 FI820F 早期固件 → 新版 FI820F——硬件 pin-to-pin 一致，但个别极早期工程（CBF <V7）可能需微调串口参数（停止位/校验），一般重下载就过。
❌ 硬件不兼容
- S800 I/O 基座（AI810/AO810 等插槽）—— 不是 S800 系列 I/O，物理不能互插。
- 非 ABB 品牌 Profibus 主站卡（西门子 CP561x 等）——插槽、背板总线均不匹配。
若无 新件库存，市场依赖欧仓调货或测试良品，无官方 pin-to-pin “下一代替代”，采购前务必确认你现场是 AC 800F 架构（PM802F/PM803F）。
