产品详情

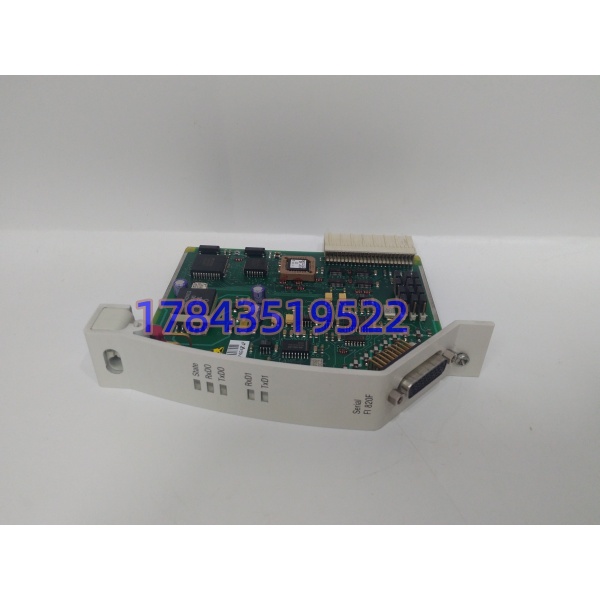

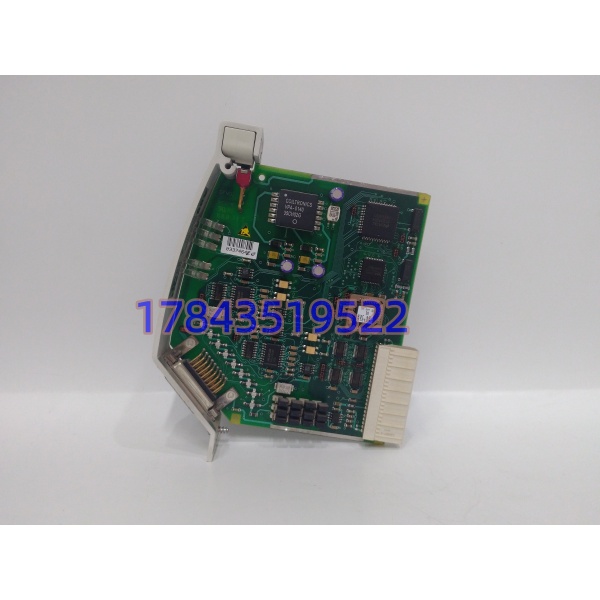

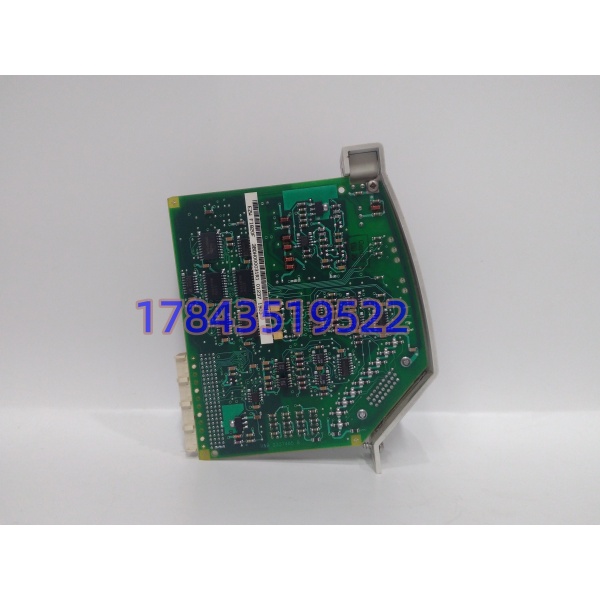

· 型号：FI820F（3BDH000031R1）
· 品牌：ABB
· 系列：Freelance AC 800F / Compact 800F
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 适配控制器 | PM802F / PM803F / Compact 800F | 插 F1–F4 现场总线槽 |
| 通道数 | 2 路独立串行通道 | 每路可独立配协议 |
| 物理接口 | RS232 / RS422（全双工）/ RS485（半双工） | 26-pin 母头经 TK821F 转 TB870F，无跳线硬切，软件配 |
| 波特率 | 最高 38.4 kBaud | 串行口速率，非 DP 的 12Mbps |
| 协议 | Modbus RTU、ASCII、Generic Serial | 对接第三方串口设备 |
| 隔离 | 通道间及通道-CPU 电气隔离 1500 Vrms | 防地环路/变频共模 |
| 终端电阻 | 模块内置（1k 上拉 + 100Ω 差分 + 1k 下拉），跳线激活 | 模块断电则总线终端失效，长线需外置 TB870F 终端 |
| 供电 | AC800F 背板取电（24VDC 段），无需外电源 | 功耗 < 1.5–2.5 W |
| 热插拔 | 支持，但非冗余配置建议控柜停电插拔 | 带电换错槽会冲 Control Builder 下载态 |
| 组态工具 | Control Builder F | 波特率/校验/站号软配 |
| 尺寸 | 155(H)×125(D)×28(W) mm | 重 0.145 kg |
| 温度 | -25~+70℃（部分页标 -20~+60℃） | 以原厂手册为准 |
| 防护 | IP20 模块本体 | 柜内安装 |
| 认证 | CE / UL / cUL / CSA / IEC 61000-6-2 | EMC 按 EN 61000-6 族 |
| 生命周期 | Freelance 平台仍在产，FI820F 归 Legacy 流通件，新货通道收窄 | 国内多拆机翻新 |
产品介绍
（B 技术定位切入）严格来说，FI820F 不是 Profibus DP 主站卡——网上一半页面把它和 FI830F、CI840 混着写，那是错的。它就是一张”双通道串口桥”，干的是把 AC800F 背板总线翻译成 RS485 上的 Modbus RTU 帧，让 2005 年那批带 9 针 D-sub 的老西门子称重、老 ABB ACS600 变频、老色谱仪能继续被 Freelance 轮询。DP 主站那是 FI830F/CI857 的活，采购单上写”FI820F 做 DP”的，现场必返工。
在某个海外 EPC 水泥线项目里碰过：总包为了省网关，拿 FI820F 一路 RS485 挂 11 台皮带秤，另一路 RS232 接窑头高温计。跑起来才发现 38.4kBaud 下 11 个从站轮询周期 900ms，配料 PID 直接变慢半拍。后来把皮带秤拆到两块 FI820F 上各挂 5–6 台才压回 200ms。这卡的价值不在带宽，在”免网关延续老资产”——TCO 算下来，比给每台老仪表配 Ethernet 转换头便宜一个数量级，但前提是你接受它的串行天花板。
应用场景与库存策略
串口设备不会一次性全换 Ethernet，但 的流通量在往下走。一旦 AC800F 控制器槽位里它坏了，第三方仪表全盲，操作员靠就地表盘抄数，连续过程行业这种事撑不过一个班次。
- 水泥/冶金配料秤群联 Modbus RTU → 非它不可（老秤只有 RS485，换 CI840 要改秤端协议）→ ABC 分 B+ 类，单控制器站备 1 件冷备，同集团多线可共享 1 件中心库周转。
- 化工厂压缩机就地盘 RS232 数据回收 → 速率低、点数少 → 建议由维保供应商寄售 1 件，不占业主库存资金。
- 电厂辅机变频（ACS600/690 老系列）监控 → 只采状态不控 → 备件到货需 Control Builder F 读原组态 GSD/参数块比对，避免串口超时参数被重置。
- 纸浆厂老 QCS 扫描架 → 26-pin 接线依赖 TK821F+TB870F 终端块 → 备 时必须连带备 1 套 TK821F 电缆+TB870F，否则模块到了线接不上。
- 出口项目（含 UL/cUL 验收）→ 必须原厂 COC 与 UL 文件 → 拆机件过不了 HAZOP 文档审查，LTB 期走代理原封。
真实案例：2021 年西南某磷化工，磷酸萃取槽 6 台称重给料机走 Ch0 RS485。暴雨季配电室轻微渗水，模块底部 26-pin 连接器氧化，Err LED 常亮但 Control Builder 里只报”Ser1 timeout”不报硬件故障。库存系统显示”FI 系列备件 2 件”——一件是 FI830F（DP 卡，插上槽位识别但协议不对），一件是 EI813F（以太网卡，物理尺寸一样）。维护班长半夜凭”3BDH 薄模块”直觉先插 FI830F，结果把秤群 GSD 映射冲掉，恢复花了 11 小时。反思：冷备件标签不能写系列，必须写死” 3BDH000031R1 + 固件归属 CBF v9.x”，并把 TK821F 终端块列入同源备货 BOM。
